8051 Microcontrolador: recursos, variantes e aplicações

O microcontrolador 8051, lançado pela Intel na década de 1980, utiliza a arquitetura eficiente de Harvard para sistemas incorporados.Originalmente projetado com a tecnologia NMOS, ela evoluiu para o CMOS, levando a redução do consumo de energia, particularmente visto no modelo 80C51.Este artigo explora o desenvolvimento e a relevância duradoura do 8051 em várias aplicações, refletindo seu impacto no avanço e sustentabilidade tecnológica.Ao estudar sua arquitetura e operações, você pode obter informações valiosas sobre as complexidades da funcionalidade do microcontrolador e dos desafios tecnológicos.

Catálogo

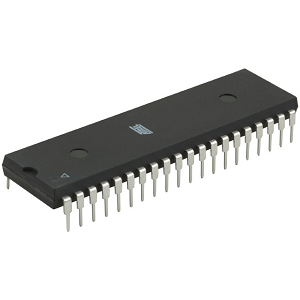

Qual é o microcontrolador 8051?

Introduzido pela Intel em 1981, o microcontrolador 8051 continua a cativar o domínio de sistemas incorporados com sua simplicidade e acessibilidade duradoura.Este circuito integrado de 40 pinos, alojado em um pacote em linha duplo, inclui 128 bytes de RAM, 4KB ROM e dois temporizadores de 16 bits.Possui quatro portas programáveis ​​de 8 bits, criando oportunidades para aplicações variadas e sua adaptabilidade em diferentes ambientes.Seu design de dupla barra, que separa o armazenamento de programas e dados, suporta até 64kb cada um para ROM e RAM, aprimorando o gerenciamento de dados.No interior, um acumulador de 8 bits e uma unidade de processamento avançada colaboram para oferecer excelente capacidade computacional.

A programação do 8051 geralmente utiliza C incorporado, com ferramentas como Keil.Essas opções influenciam a eficiência e a expansão dos sistemas incorporados.À medida que os ambientes de desenvolvimento evoluem, a adoção dessas ferramentas modernas pode integrar perfeitamente o microcontrolador 8051 nos sistemas contemporâneos.O 8051 se destaca em vários cenários, desde sistemas de controle básico até aplicações industriais complexas.Sua acessibilidade e versatilidade consolidaram seu lugar em ambientes educacionais, proporcionando aos alunos que exploram o design e o uso do microcontrolador.

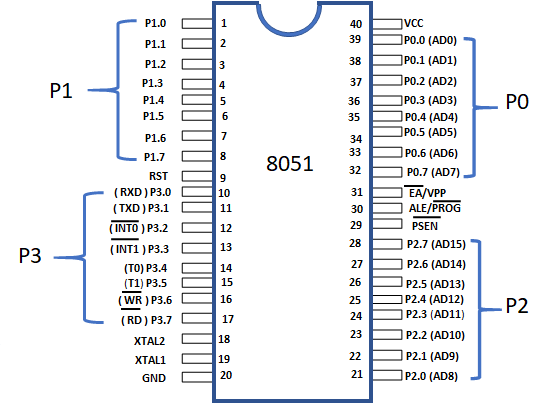

8051 PILOUT MICROCONTROLLER

Número do pino	Nome do pino	Função
1-8	Porta 1	Porta de E/S de 8 bits
9	RST	Reiniciar
10	P3.0/rxd	Porta 3: pino de entrada serial
11	P3.1/txd	Porta 3: pino de saída serial
12	P3.2/int0	Porta 3: interrupção externa 0
13	P3.3/int1	Porta 3: interrupção externa 1
14	P3.4/t0	Porta 3: Timer 0 entrada externa
15	P3.5/T1	Porta 3: Timer 1 entrada externa
16	P3.6/WR	Porta 3: Escreva Strobe para memória externa
17	P3.7/rd	Porta 3: Leia o Strobe para memória externa
18	XTAL1	Entrada do oscilador
19	XTAL2	Saída do oscilador
20	Gnd	Chão
21-28	Porta 2	Barramento de endereço de alta ordem ao acessar a memória externa
29	PSEN	Armazenamento de programas Ativar
30	Cerveja/prog	ENDEREÇO ​​LACK HIVILLAR/PROGRAMAÇÃO Entrada de pulso
31	EA/VPP	Acesso externo Habilitar/tensão de programação
32-39	Porta 0	Porta de E/S de 8 bits e barramento de endereço/dados de ordem baixa multiplexada
40	VCC	Fonte de alimentação (+5V)

Recursos de microcontrolador 8051

Características	Descrição
CPU	8 bits com dois registros principais (A e B)
Rom interna	8kb, usado para armazenar programas
RAM interna	256 bytes, com áreas de função especial
Registros especiais	Controle periféricos como portas seriais e temporizadores, localizados Na metade superior de Ram
Interrompe	Lida com 5 interrupções (duas externas, três internas)
Sistema de relógio	Osciladores embutidos e circuitos de relógio
Registros de controle	Vários registros para gerenciar operações (PCON, SCON, etc.)
Timadores/contadores	Dois temporizadores/contadores de 16 bits (T0 e T1)
Contador de programas e ponteiro	Contador de programas de 16 bits e um ponteiro de dados para abordar
Portas de E/S.	Quatro portas, totalizando 32 pinos de entrada/saída
Ponteiro de pilha e status	Ponteiro de pilha de 8 bits e uma palavra de status do processador
Comunicação em série	Suporta comunicação serial duplex complexa (transmissão e recebendo dados)

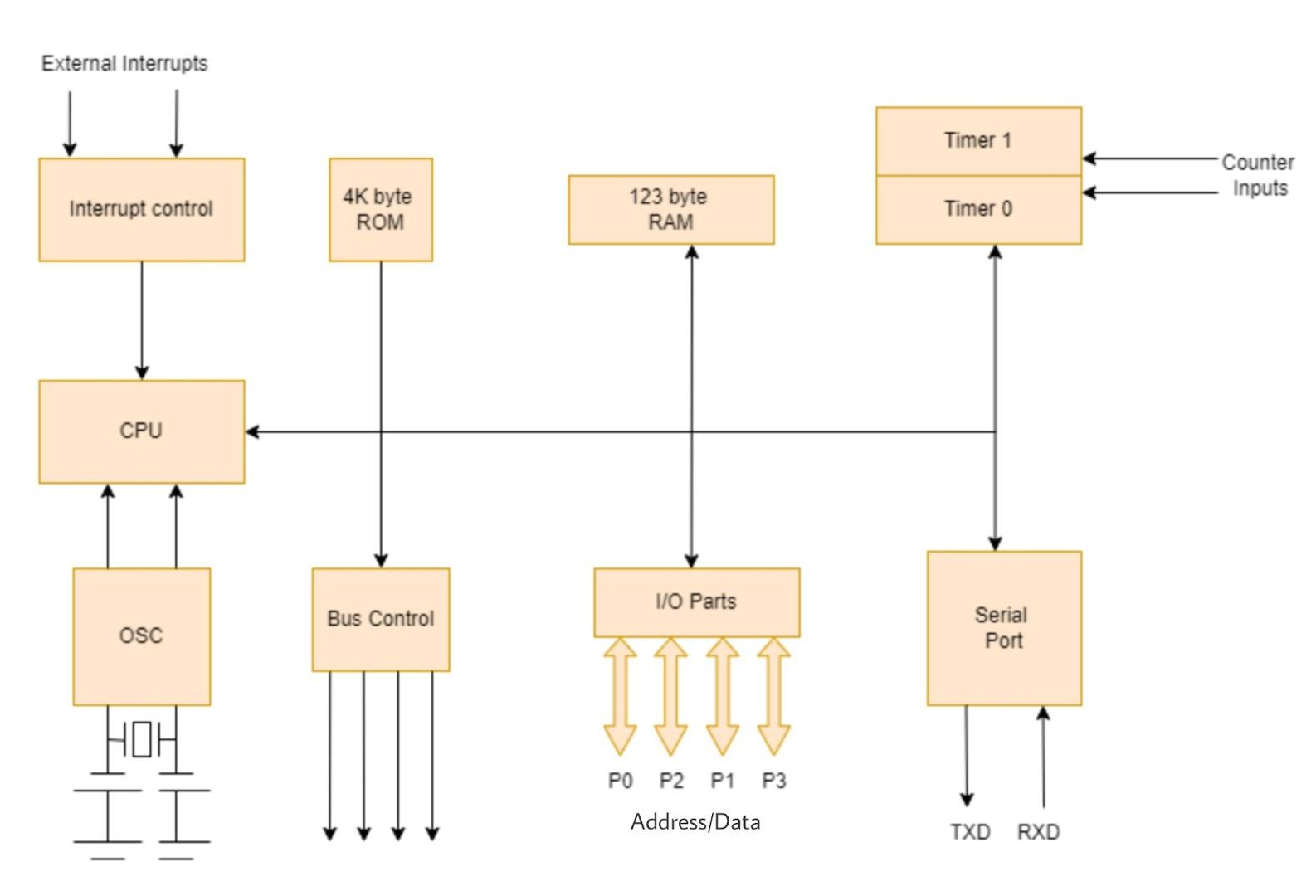

Arquitetura do microcontrolador 8051

Unidade de processamento central (CPU) e interrupções

A CPU direciona as funções primárias do microcontrolador 8051.Através do gerenciamento sutil de interrupções, ele pode priorizar tarefas, facilitando o processamento suave.Definir vários níveis de prioridade de interrupção gerencia habilidades com habilidade, como protocolos de aquisição e comunicação de dados do sensor, que se alinham à capacidade de multitarefa do microcontrolador.

Organização de memória

A memória consiste em ROM do programa e RAM de dados.O programa ROM mantém instruções importantes, enquanto os dados RAM lida com dados e variáveis ​​temporárias.A organização atenciosa dessa memória afeta muito o desempenho, em aplicativos que exigem recuperação de dados rápidos e atualizações, como sistemas de controle de motor.

Barramentos do sistema

Para comunicação interna, há um barramento de endereço de 16 bits e um barramento de dados de 8 bits, cada um desempenhando funções diferentes.O barramento de endereço identifica locais de memória, enquanto o barramento de dados transfere dados.Esse sistema garante um tratamento de dados háppos, semelhante aos projetos em sistemas de controle que requerem gerenciamento exato de dados.

Oscilador no chip

O oscilador no chip gera o sinal de relógio sincronizando todas as operações de microcontrolador.Sua firmeza aumenta o desempenho em áreas como processamento de sinal digital e modulação de frequência, onde o tempo exato eleva a eficácia.

Portas de entrada/saída

As portas de E/S conectam os periféricos, permitindo um intervalo de telas LED simples a redes de sensores complexas.A adaptação dessas portas para atender às necessidades de aplicação, como interface com sensores analógicos ou produzir sinais digitais, mostra a flexibilidade do 8051 em vários setores.

Timers e interrupções

Apresentando dois temporizadores de 16 bits para cálculos dinâmicos, da geração de atraso à medição de pulso, o microcontrolador é inestimável em automação e robótica.Sua capacidade de suportar várias interrupções, timer, hardware externo e comunicação serial promove um gerenciamento eficiente de eventos síncronos e assíncronos em indústrias que precisam de respostas confiáveis, como sistemas de controle automotivo.

8051 componentes e operações do microcontrolador

No cenário sutil da memória, os programas encontram seu lar seguro na ROM, um espaço onde a permanência atende à estabilidade.Enquanto isso, a RAM é a dinâmica em que as danças voláteis de dados operacionais, respondendo a demandas em constante mudança.Essa separação capacita os sistemas para navegar e alterar os processos perfeitamente.A natureza constante da ROM encontra seu lugar em aplicações de alto risco, resiliente em pé, mesmo quando a energia diminui e flui.

Gerenciamento de tarefas

Os temporizadores esculpem atrasos precisos, orquestrando uma sinfonia de tarefas em harmonia.Eles facilitam o gerenciamento suave de tarefas e a execução simultânea de empreendimentos paralelos exemplificados por sistemas incorporados automotivos.As tarefas de sincronização refletem um equilíbrio delicado, refletindo a requinte do tempo e a conhecimento de recursos.

Manuseio de dados

Registra dados e diretrizes do berço, formando o núcleo da funcionalidade do processador.O acumulador conduz graciosamente tarefas aritméticas, enquanto o contador do programa permanece vigilante, avançando para a próxima instrução com uma certeza quase rítmica.Esses elementos oferecem interação e modificação de dados SWIFT, formando a essência da mecânica do processador.

Segmentação e status de dados

No mundo estruturado dos dados, segmentos de 8 bits narram a história de muitas arquiteturas de computação.O registro do programa de status do programa (PSW) é um Sentinel, exibindo instruções de instrução com sinalizadores como zero e transporte, na formação de caminhos de decisão durante a execução do processo.Esses sinalizadores se tornam importantes na programação condicional, permitindo que os sistemas se adaptem ao fluxo e refluxo das condições.

Registro bancos

A RAM se transforma sob a orientação de bancos de registro, particionados em quatro domínios distintos, promovendo diálogo eficiente de dados e acesso rápido.Esse esquema revigora a capacidade do processador de conciliar tarefas simultâneas, simplificando a utilização da memória.Refletindo práticas nas CPUs de elite, esta organização destaca a ênfase no processamento paralelo.

Gerenciamento de pilha

A pilha é um guardião transitório de dados, governado por um ponteiro de pilha de 8 bits, empregando o acesso da lógica do último in, primeiro a sair (LIFO).O gerenciamento da pilha permite sequências complexas de chamadas de função e manuseio de interrupção adepto, recursos de assinatura em ecossistemas de software complexos.Ele mostra a alocação prudente de recursos computacionais.

Endereçamento de modos

Um espectro de modos de abordagem como registro, registro indireto, imediato, indexado e direto endereços diferentes cenários de dados.Essa flexibilidade no engajamento de dados otimiza a funcionalidade e a clareza do código, espelhando estratégias que pesam a proximidade e acessibilidade dos dados.

8051 Aplicativos de microcontrolador

O microcontrolador 8051 se torna uma escolha para muitos devido a seus recursos de adaptabilidade e integração em diversos setores.Aqui está uma aparência detalhada:

Gerenciamento de energia

O papel do microcontrolador 8051 no gerenciamento de energia permite o monitoramento e a regulamentação exatos de energia em residências e indústrias.Esses dispositivos garantem medição precisa e refinamento do uso de energia.Seu desempenho confiável no monitoramento de sistemas leva a estratégias aprimoradas de eficiência energética, acompanhando os requisitos de energia em constante mudança.

Tecnologia da tela sensível ao toque

O microcontrolador 8051 desempenha um papel importante no aumento das interfaces da tela sensível ao toque.Integração sem esforço com dispositivos como smartphones, oferece feedback intuitivo e preciso.Empregando algoritmos avançados, processa entradas de toque para aumentar a precisão, aumentando a satisfação em vários gadgets de tela sensível ao toque.

Sistemas automotivos

No setor automotivo, o microcontrolador 8051 é bom para o desenvolvimento de sistemas avançados de controle de veículos.Ajuda a avanços híbridos de veículos, concentrando -se na supervisão de energia e na alocação de energia.Ele suporta sistemas como controle de cruzeiro e frenagem, fornecendo energia computacional para manter a eficiência e a segurança.

Dispositivos médicos

O setor de saúde se beneficia muito do microcontrolador 8051 na criação de instrumentos médicos portáteis.Fornecendo confiabilidade e precisão, esses microcontroladores são usados ​​para dispositivos como medidores de glicose.Sua capacidade de processamento de dados garante leituras rápidas e exatas para atendimento e gerenciamento do paciente.

Conclusão

A série de microcontroladores 8051 inclui inúmeras versões, cada uma adaptada com recursos específicos para tarefas distintas.As variações são as séries atmel at89 e o efm8 do Silicon Labs.Características únicas, como velocidades variadas de relógio, capacidades de memória e consumo de energia, aprimoram a eficiência do projeto e gerenciam custos, refletindo suas aspirações do projeto.As atualizações e melhorias em andamento na linha 8051 demonstram inovação destinada a atender às necessidades tecnológicas contemporâneas.
