AT89S52-24PU Microcontrolador: recursos e como funciona?

Neste artigo, nos aprofundamos na arquitetura, configuração de pinos e funcionalidades especiais da AT89S52-24PU, explorando como esses elementos se combinam para criar um microcontrolador que se destaca em uma variedade de aplicações.Examinaremos as opções e alternativas de substituição, garantindo que você obtenha um entendimento abrangente do lugar do AT89S52-24PU na paisagem mais ampla das soluções de microcontrolador.

Catálogo

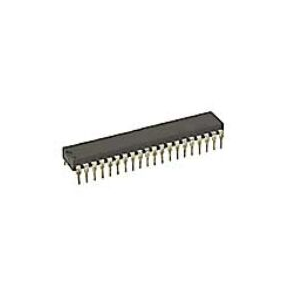

Qual é o AT89S52-24PU?

O AT89S52-24PU é um microcontrolador versátil de 8 bits comemorado por sua eficiência e capacidade de operar em baixas tensões.Ele vem com 8k de memória flash programável no sistema.Como parte da série 80C51, simplifica a reprogramação através de seu flash no chip, programação no sistema (ISP) e programadores tradicionais.O design da lógica estática permite ajustes de frequência do relógio a 0 Hz, aumentando a flexibilidade com dois modos de economia de energia.

No modo ocioso, enquanto a CPU faz uma pausa, as funções periféricas continuam perfeitamente.No modo de desativação, os dados da RAM são preservados e todas as funções param até que uma redefinição de interrupção ou hardware seja acionada.

Substituição e alternativas

• AT89S52-24PC

• STC89C52

• AT89S51

• AT89C52

• AT89S52-24PI

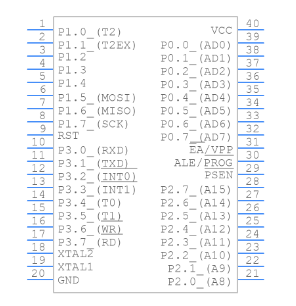

AT89S52-24PU Configuração do pino

O microcontrolador AT89S52-24PU possui um arranjo versátil com 40 pinos, cada um projetado para tarefas específicas.Essa configuração ajuda a explorar aplicativos inovadores em sistemas incorporados.

Para a operação suave do microcontrolador, uma fonte de energia confiável é importante.Os pinos 40 (VCC) e 20 (GND) lidam com as tarefas de energia e terra, formando a rocha de seu desempenho.Na prática, a incorporação de capacitores de desacoplamento pode ajudar a reduzir o ruído da fonte de alimentação.

Porta 0 (pinos 32-39): Como um barramento de endereço e endereço de ordem inferior durante as tarefas de memória e E/S, essa porta requer um resistor de pull-up quando definido como uma entrada.

Porta 1 (pinos 1-8): Principalmente para tarefas de E/S, esta porta se alinha com vários periféricos, aumentando a adaptabilidade do microcontrolador.

Porta 2 (pinos 21-28): Servindo como um barramento de endereço de ordem superior e uma porta geral de E/S, a porta 2 é a necessidade de expansão da memória além dos limites internos.

Porta 3 (pinos 10-17): conhecida por sua multifuncionalidade, a porta 3 lida com a comunicação serial (RXD, TXD), interrupções (INT0, INT1) e controle do timer (T0, T1), enriquecendo recursos de processamento avançado.

Redefinir (pino 9): Este pino reinicia o microcontrolador com um pulso alto, redefinindo todos os registros e definindo o contador do programa como zero.A frequência e a duração do pulso precisam de controle cuidadoso para garantir uma operação confiável.

Pinos do oscilador (Xttal1, Xttal2 - pinos 18, 19): integrante à geração do relógio, esses pinos afetam a velocidade de tempo e execução.A escolha de um oscilador de cristal apropriado molda aspectos de desempenho, como uso de energia e velocidade de processamento.

AT89S52-24PU Especificações

Atributo do produto	Valor de atributo
Fabricante	Microchip
Pacote / caso	PDIP-40
Embalagem	Tubo
Comprimento	52,58 mm
Largura	13,97 mm
Altura	4,83 mm
Tensão de fornecimento	4 V ~ 5,5 V
Temperatura operacional	-40 ° C ~ 85 ° C
Tamanho da memória do programa	8 kb
Tamanho da RAM de dados	256 b
Número de E/S.	32 E/S.
Tipo de interface	Uart
Frequência máxima de relógio	24 MHz
Estilo de montagem	Através do buraco
Tipo de produto	Microcontroladores de 8 bits - MCU

Recursos AT89S52-24PU

CPU de 8 bits e dinâmica de programação

O microcontrolador AT89S52-24PU possui uma CPU dinâmica de 8 bits.Seus recursos rápidos de programação aumentam a eficiência operacional em diversas aplicações, refletindo desejos humanos para velocidade e otimização.

Flexibilidade de E/S e memória flash

Equipado com 32 linhas de E/S programáveis, ele fornece flexibilidade abundante para interface perfeita com vários dispositivos.A memória flash suporta programação on-line, permitindo atualizações e modificações mais fáceis, como se adapte às necessidades em constante mudança sem substituir o hardware.

Conjunto de tensão e instrução

As tensões de operação entre 4.0V e 5,5V se adequam a uma ampla gama de ambientes eletrônicos.O microcontrolador se alinha ao conjunto de instruções MCS-51 conceituado, comemorado por sua eficácia e confiabilidade em sistemas incorporados.

Frequência, poder e eficiência

O suporte a operações estáticas completas de 0 a 33 MHz permite adaptar o consumo de energia e o desempenho a necessidades específicas, particularmente em cenários sensíveis à energia, abordando a preocupação com o gerenciamento de recursos.

Interrompem, memória e temporizadores

Com 8 fontes de interrupção, o microcontrolador lida com aplicativos complexos.Inclui 256 bytes de RAM no chip e três temporizadores/contadores de 16 bits, que garantem tempo e controle precisos, bom para aplicações que precisam de precisão e confiabilidade.

Otimização de energia e design prático

A inclusão dos modos de sono otimiza o uso de energia para dispositivos movidos a bateria, contribuindo para a prolongada duração da bateria, um aceno à propensão à sustentabilidade.

Versatilidade

Equilibrando as restrições de design e sistema ricas em recursos, a adaptabilidade do AT89S52-24PU amplia seu apelo em eletrônicos educacionais, industriais e de consumo.O microcontrolador exemplifica atencioso que atende efetivamente a diversos requisitos.

Usos e impacto do AT89S52-24PU

O microcontrolador AT89S52-24PU é utilizado extensivamente em vários campos, incluindo sistemas de controle incorporados, dispositivos inteligentes e tecnologias de automação.Possui uma frequência de relógio flexível e programação on -line que simplifica as atualizações e a manutenção.Ele desempenha um papel em temporizadores eletrônicos, eletrônicos automotivos e sistemas de coleta de dados.Controladores de sistema incorporados, controle eletrônico de exibição e interfaces de comunicação se beneficiam de suas funcionalidades.É instrumental em vários equipamentos de automação.

Armado com temporizadores integrados, o AT89S52-24PU fornece um tempo preciso para aplicações como temporizadores eletrônicos e ECUs automotivos.Essa precisão é semelhante à forma como isso ajusta meticulosamente os sistemas para obter desempenho máximo, reconhecendo o valor do tempo para a eficiência e a confiabilidade.Dentro de paisagens domésticas e industriais, o microcontrolador é usado na coleta e análise de dados do sensor para gerenciar sistemas incorporados.Esses espelhos usam feedback para ajustar os sistemas, aprimorando a segurança e otimizando o uso de energia.A capacidade do microcontrolador de gerenciar monitores e permitir a comunicação serial facilita interfaces suaves.Organiza eficientemente as operações de linha robótica e de montagem, como sincronizar máquinas de fábrica quanto à produtividade e precisão de primeira linha.

Modelo 3D de AT89S52-24PU

O microcontrolador AT89S52-24PU captura a atenção em sistemas incorporados para seus versáteis recursos de CPU de 8 bits.É um item básico em vários projetos eletrônicos, devido à sua confiabilidade e programabilidade direta.

A utilização de modelos 3D para componentes como o AT89S52-24PU permite a visualização da prototipagem.Esse processo ajuda a minimizar as despesas e evitar possíveis erros de montagem.Com visualização precisa, você pode se aprofundar em todos os detalhes de seus projetos, aumentando a precisão e o refinamento.Os modelos 3D elevam a precisão no design da PCB, otimizando o espaço e o uso de recursos.Examinar esses modelos pode levar a aprimoramentos na taxa de transferência de produção.Uma vez integrados aos fluxos de trabalho, esses insights são melhores para avanços iterativos de design.

Equipado com 8 kb de memória flash e 256 bytes de RAM, o AT89S52-24PU oferece suporte sólido em diversas aplicações de programação.Sua versatilidade serve uma ampla gama de usos, particularmente em sistemas de automação e controle onde a eficiência é estimada.Os eletrônicos modernos se beneficiam do gerenciamento de energia forte.O baixo consumo de baixa energia deste microcontrolador o torna o favorito para aplicações operadas por bateria.

Processo operacional do microcontrolador AT89S52

Inicialização e redefinir mecanismo

Quando o AT89S52 recebe energia, ele passa por uma série de etapas de inicialização para se preparar para a execução do programa suave.Começa configurando o primeiro pino alto para redefinir o microcontrolador.É necessário um processo estável de redefinição para começar de um estado conhecido e evitar qualquer comportamento inesperado que possa interromper as operações.

Configuração do relógio do sistema

O relógio do sistema é configurado usando um oscilador interno conectado a um cristal, que estabiliza a frequência do relógio e garante precisão do tempo.Preste muita atenção ao alinhar as especificações do oscilador de cristal com as necessidades de seus aplicativos, buscando o desempenho ideal.

Execução do programa e gerenciamento de memória

A execução do programa começa com o código de carregamento e usando o contador do programa para iniciar as instruções de processamento da memória.As interfaces de RAM e memória externa no chip desempenham um papel no gerenciamento de armazenamento de dados.Concentre-se em equilibrar o uso de memória no chip e externo para obter maior eficiência e velocidade.

Entrada de dados e manuseio de saída

O microcontrolador gerencia habilmente entradas e saídas de dados em várias interfaces, facilitando a interação com ambientes externos.As portas são projetadas para suportar uma infinidade de funções de entrada/saída.A integração com sucesso com aplicativos requer design de interface atencioso, garantindo manuseio de dados confiáveis ​​e capacidade de resposta.

Interação do ambiente externo

O AT89S52 permite uma comunicação eficaz com periféricos externos, adaptando -se às mudanças ambientais.Essa flexibilidade serve para aplicações da automação industrial a eletrônicos de consumo.Frequentemente, olhe para o futuro, considerando futuros potenciais de integração e escalabilidade no planejamento.O microcontrolador AT89S52 mostra flexibilidade e precisão em diversos contextos operacionais, dependentes de alinhar a configuração fundamental com os requisitos específicos de hardware e aplicativos.

PDF da folha de dados

AT89S52-24PU DATHOTHEETS:

AT89S52.pdf

Perguntas frequentes [FAQ]

1. Que vantagens o AT89S52 oferece?

O AT89S52, aproveitando a memória inovadora não volátil do Microchip, integra suavemente o conjunto de instruções 80C51 predominante.Sua memória flash integrada permite atualizações no sistema sem complicações, atendendo às necessidades em evolução do desenvolvimento iterativo e ajustes dinâmicos de produtos.Isso o torna uma ferramenta importante para equilibrar a tradição e a funcionalidade moderna.

2. Como o microcontrolador AT89S52 é caracterizado?

Esse microcontrolador harmoniza o baixo uso de energia com alta eficiência, com bytes de 8k de memória flash com base na tecnologia não volátil de ponta da Atmel.Essa mistura harmoniosa se adequa a vários aplicativos, onde a eficiência e a confiabilidade ressoam profundamente com as expectativas do usuário de desempenho.

3. Qual é a contagem de pinos do microcontrolador AT89S52?

Apresentando um conjunto de 40 pinos, o microcontrolador inclui 32 pinos GPIO, vários temporizadores, várias interrupções, uma porta serial e um oscilador no chip com circuitos de suporte.Essa arquitetura de pinos flexíveis acomoda diversas vias de design, apelando para projetos exigindo soluções robustas de interface.

4. Quais funções o microcontrolador AT89S52 pode assumir?

Este microcontrolador é adaptável, supervisionando um espectro de aplicativos de controle digital.Seus modos operacionais, operando, ociosos e desligados, servem efetivamente na otimização do uso de energia.Isso é benéfico em dispositivos dependentes da bateria, onde estender a longevidade da bateria se alinha com as metas de gerenciamento de energia.
