Guia abrangente para proteção do diodo SMBJ16CA

O diodo SMBJ16CA fornece proteção eficaz para componentes eletrônicos sensíveis.Este artigo explorará seus recursos, aplicações e benefícios de proteção, oferecendo uma compreensão clara de como ele protege os circuitos de picos de tensão inesperados e picos elétricos.

Catálogo

1. Visão geral do SMBJ16CA

2. Modelo CAD SMBJ16CA

3. SMBJ16CA Especificações

4. Peças comparáveis ao SMBJ16CA

6. Aplicações SMBJ16CA

7. Diagrama funcional sMBJ16CA

8. Informações do pacote SMBJ16CA

9. Informações do fabricante

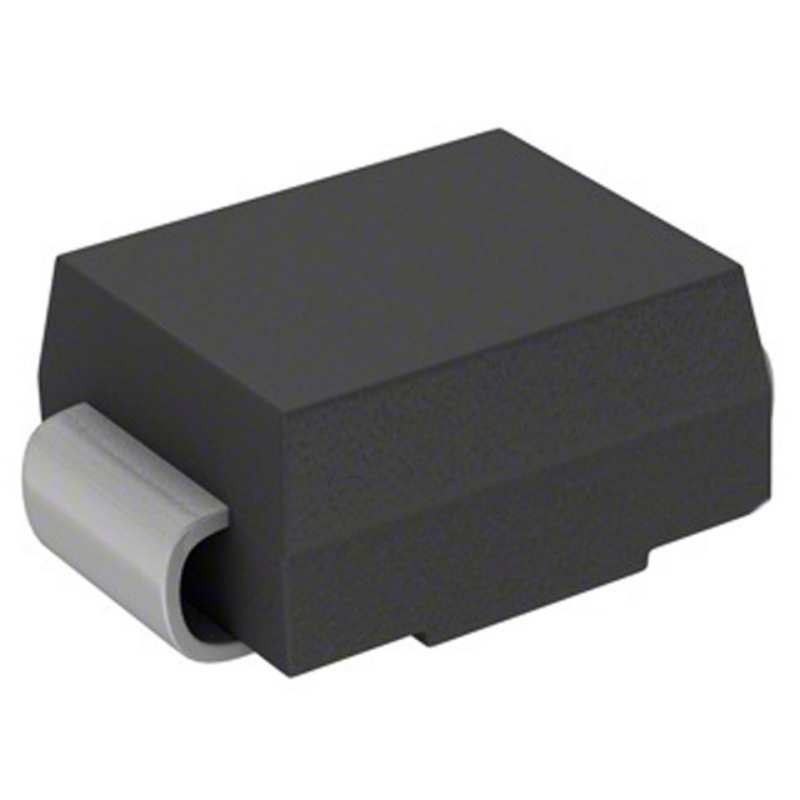

SMBJ16CA

Visão geral do SMBJ16CA

O SMBJ16CA é um diodo protetor construído para proteger peças eletrônicas sensíveis a partir de picos e descargas estáticas.Com uma tensão reversa de pico de trabalho de 5V a 495V, ele gerencia picos de tensão inesperados, absorvendo energia extra, ajudando a evitar danos aos componentes do circuito.Sua tensão de ruptura, a 550V, permite intervir rapidamente, desviando o excesso de corrente quando necessário.Os tipos unidirecionais respondem em um picossegundo, enquanto os tipos bidirecionais reagem em cinco picossegundos, fornecendo proteção rápida e eficaz.Seu design plano é compatível com máquinas de pick-and-place padrão, facilitando a manutenção e a instalação, além de reduzir o risco de rolar durante a montagem.Atendendo aos padrões JEDEC, o SMBJ16CA oferece um nível de qualidade confiável, encaixando -se em uma variedade de aplicações em que a proteção do circuito é necessária.

Modelo CAD SMBJ16CA

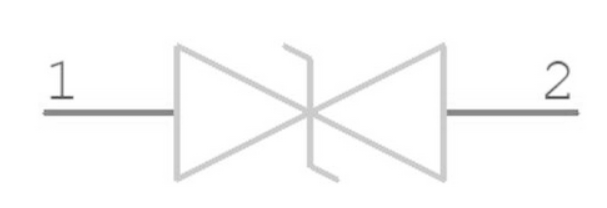

Símbolo SMBJ16CA

SMBJ16CA Symbol

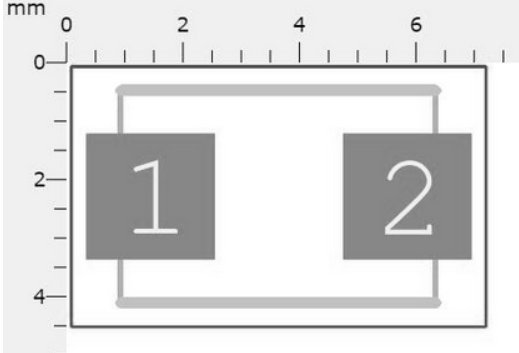

Pegada SMBJ16CA

SMBJ16CA Footprint

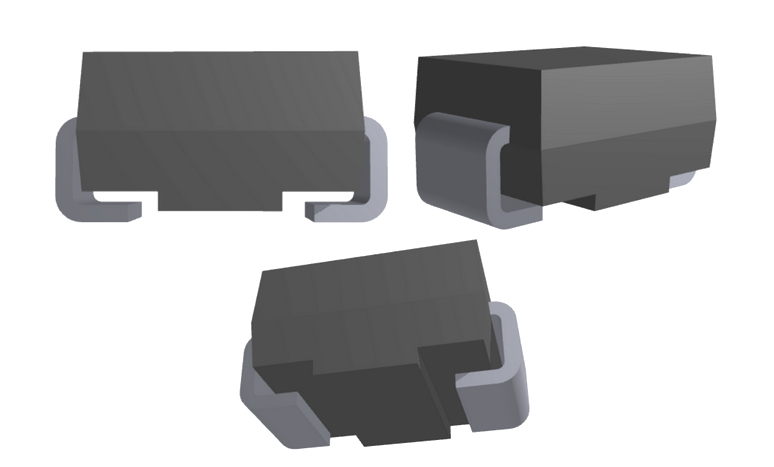

Modelo SMBJ16CA 3D

SMBJ16CA 3D Model

Especificações SMBJ16CA

Especificações técnicas, recursos, características e componentes com especificações comparáveis da Bourns Inc. SMBJ16CA

Tipo	Parâmetro
Time de entrega da fábrica	14 semanas
Placar de contato	Estanho
Montar	Montagem na superfície
Tipo de montagem	Montagem na superfície
Pacote / caso	DO-214AA, SMB
Número de pinos	2
Material do elemento de diodo	SILÍCIO
Tensão de quebra	20.5V
Número de elementos	1
Tensão reversa de impasse	16V
Temperatura operacional	-55 ° C ~ 150 ° C TJ
Embalagem	Digi-Reel®
Série	SMBJ
Publicado	2009
Código JESD-609	E3
Código PBFree	sim
Status da peça	Ativo
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Número de terminações	2
Rescisão	SMD/SMT
Código ECCN	Ear99
Tipo	Zener
Aplicações	Objetivo geral
Recurso adicional	Prsm-min
Dissipação máxima de energia	600W
Posição terminal	DUAL
Forma terminal	C Bend
Número da peça base	SMBJ16
Contagem de pinos	2
Tensão de fornecimento operacional	3.5V
Polaridade	Bidirecional
Número de canais	1
Configuração do elemento	Solteiro
Proteção da linha de energia	Não
Tensão - quebra (min)	17.8V
Corrente de vazamento reverso máximo	5μA
Tensão de fixação	26V
Tensão - Standing reverso (Typ)	16V
Corrente de pulso de pico	23.1a
Corrente máxima de aumento	100a
Potência do pulso de pico	600W
Corrente de teste	1Ma
Tensão máxima de quebra	20.5V
Proteção de ESD	Sim
Alcance SVHC	Sem svhc
Status do ROHS	ROHS3 compatível

Peças comparáveis ao SMBJ16CA

Número da peça	Fabricante	Polaridade	Tensão de quebra	Tensão máxima de quebra	Tensão de fixação	Potência do pulso de pico	Corrente de pulso de pico	Status do ROHS	Número de pinos
SMBJ16CA	Bourns Inc.	Bidirecional	20,5 v	20,5 v	26 v	600 w	23.1 a	ROHS3 compatível	2
SMBJ20CA	Bourns Inc.	Bidirecional	25,5 v	25,5 v	32,4 v	600 w	18.5 a	ROHS3 compatível	2
SMBJ20CA-13-F	Diodos incorporados	Bidirecional	23,3 v	23,3 v	29,2 v	600 w	20.5 a	ROHS3 compatível	2
SMBJ18CA-13-F	Diodos incorporados	-	20 v	20 v	29,2 v	600 w	20.5 a	ROHS3 compatível	2
SMBJ18CA	Bourns Inc.	Bidirecional	25,5 v	25,5 v	32,4 v	600 w	18.5 a	ROHS3 compatível	2

SMBJ16CA Principais recursos

Potência do pulso de pico

O SMBJ16CA fornece potência de pulso de pico de 600W com uma forma de onda de 10/1000μs.Essa capacidade de manuseio de energia ajuda a proteger circuitos sensíveis de picos elétricos repentinos, garantindo estabilidade durante surtos inesperados.

Capacidade de fixação

Com excelente capacidade de fixação, o SMBJ16CA limita efetivamente o excesso de tensão a um nível seguro.Isso protege os componentes a jusante, permitindo que o diodo gerencie rapidamente surtos sem arriscar danos ao circuito.

Baixa resistência a surtos

Projetado com baixa resistência incremental de surto, o SMBJ16CA conduz com eficiência correntes altas durante os surtos.Isso mantém a tensão nos componentes protegidos baixos, aumentando a confiabilidade do dispositivo em eventos de surto.

Pacote compacto de montagem de superfície

O SMBJ16CA é construído como um pacote de montagem de superfície, facilitando a instalação e o ideal para economizar espaço nas placas de circuito.Esse design simplifica a montagem e é compatível com equipamentos automáticos de seleção e lugar, suportando produção rápida e eficiente.

Corrente de vazamento mínimo

Com a corrente típica de vazamento reverso (IR) sob 1μA quando a VR excede 12V, o SMBJ16CA impede que a corrente indesejada flua em condições normais, reduzindo a perda de energia e ajudando a manter a eficiência geral do circuito.

Tempo de resposta rápida

O diodo tem um tempo de resposta rápido, normalmente menos de 1 picossegundos de 0V à tensão de quebra, fornecendo proteção quase instantânea contra picos de tensão e garantindo que os componentes sejam salvaguardados imediatamente.

Proteção de ESD

O SMBJ16CA atende aos padrões IEC 61000-4-2 ESD com proteção de até 30kV para descargas aéreas e de contato.Esse alto nível de proteção o torna altamente eficaz na proteção de circuitos de descargas eletrostáticas.

Proteção de EFT

Ele fornece proteção de EFT (transitório rápido elétrico), de acordo com os padrões IEC 61000-4-4, ajudando a impedir que os distúrbios de rajadas de tensão transitória rápidas, geralmente causadas por dispositivos de troca ou relés.

Solda de alta temperatura

O diodo é construído para lidar com solda de alta temperatura até 260 ° C por 10 segundos.Isso garante a durabilidade durante os processos de solda de refluxo e permite um desempenho confiável, mesmo sob altas temperaturas.

Classificação de inflamabilidade UL94V-0

Com uma classificação de inflamabilidade UL94V-0 para o seu composto de molde, o SMBJ16CA garante que, em caso de fogo, o material se auto-se auto-esforçasse, fornecendo um recurso de segurança adicional para aplicações que requerem resistência à chama.

MSL Nível 1 Conformidade

Em conformidade com o nível de sensibilidade à umidade (MSL) 1, o SMBJ16CA pode suportar o armazenamento indefinido sob condições ambientais sem o risco de danos por umidade, apoiando o uso estável a longo prazo.

Acabamento sem chumbo

O diodo foi projetado com um acabamento sem chumbo, apoiando os padrões ambientais e tornando-o adequado para aplicações que exigem conformidade com os regulamentos ROHS (restrição de substâncias perigosas).

Livre de halogênio e compatível com ROHs

O SMBJ16CA é livre de halogênio e totalmente compatível com os padrões ROHS, tornando-o uma escolha segura e ecológica para uma variedade de aplicações.

Aplicativos SMBJ16CA

Proteção da fonte de alimentação

O SMBJ16CA é comumente usado em fontes de alimentação para proteger contra surtos de tensão, que podem ocorrer devido a alterações de carga ou eventos externos.Ajuda a manter a saída estável, garantindo que os dispositivos conectados operem sem problemas.

Aplicações industriais

Em ambientes industriais onde o equipamento elétrico é exposto a flutuações e picos de energia frequentes, o SMBJ16CA fornece resiliência adicional.Seu tempo de resposta rápido e classificação de alta potência de pulso o tornam adequado para condições exigentes.

Gerenciamento de energia

O diodo desempenha um papel nos sistemas de gerenciamento de energia, absorvendo o excesso de tensão e redirecionando -o com segurança, ajudando a manter um desempenho consistente em todo o sistema e prolongar a vida útil dos componentes sensíveis.

Proteção da interface de E/S.

As interfaces de entrada e saída podem ser particularmente vulneráveis a descargas eletrostáticas e tensão transitória.O SMBJ16CA protege essas interfaces, garantindo que os sinais permaneçam estáveis e os dispositivos conectados a esses pontos permaneçam seguros de surtos indesejados.

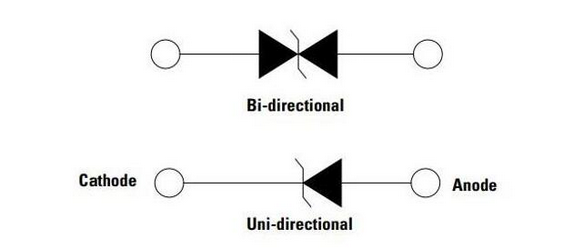

Diagrama funcional sMBJ16CA

SMBJ16CA Functional Diagram

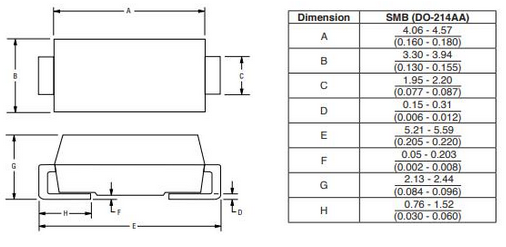

Informações do pacote SMBJ16CA

SMBJ16CA Package

Informações do fabricante

Fundada em 1947 por Marlan e Rosemary Bourns, a Bourns, Inc. se estabeleceu como inovadora em eletrônicos, fornecendo consistentemente produtos que suportam necessidades de tecnologia moderna.Conhecida por seu primeiro pontetiômetro de corte de trimpot no mundo lançado em 1952, Bourns estabeleceu uma barra alta para qualidade e precisão em componentes eletrônicos.Hoje, a Bourns é reconhecida por produtos confiáveis e de alta qualidade que atendem a setores como telecomunicações, eletrônicos automotivos e de consumo, ajudando a moldar o futuro da tecnologia com um compromisso contínuo com a excelência.

PDF da folha de dados

Sobre Nós

ALLELCO LIMITED

Allelco é um parado único internacionalmente famoso Distribuidor de serviços de compras de componentes eletrônicos híbridos, comprometidos em fornecer serviços abrangentes de compras e cadeia de suprimentos para as indústrias globais de manufatura e distribuição eletrônicas, incluindo as principais fábricas globais de 500 OEM e corretores independentes.
Consulte Mais informação

Inquérito rápido.

Por favor, envie uma consulta, responderemos imediatamente.

Quantidade

Modelo do Produto
Nome de contato
Nome da Empresa
Endereço de e-mail
Número de telefone
Observações

perguntas frequentes [FAQ]

1. Como funciona um diodo supressor de tensão transitória?

Um diodo supressor de tensão transitório atua como um escudo protetor em circuitos elétricos.Quando ocorre um pico de tensão, e o induzido A tensão vai além de um nível de avaria específico, o diodo prende o Excesso de energia, absorvendo -a para evitar danos ao circuito.Uma vez o Voltagem retorna ao normal, o diodo é redefinido automaticamente, pronto para o Próximo surto.

2. O que causa tensão transitória?

As tensões transitórias geralmente são o resultado de liberações repentinas de energia De eventos como raios, a operação de não filtrada Equipamento, contato saltar, arco ou ativar o capacitor ligado e desligado bancos ou geradores.Essas tensões são tipicamente ricas em magnitude, mas dura apenas pouco tempo.

3. O que um supressor de tensão transitória faz?

Um supressor de tensão transitória (TVS) protege os circuitos de sobrecarga elétrica causada por descargas eletrostáticas, troca de Cargas indutivas e raios induzidos.Absorve e redireciona rapidamente Esses surtos, mantendo o circuito seguro e funcionando corretamente.
