Guia abrangente para o regulador de tensão LM2577

O circuito integrado monolítico LM2577 oferece uma solução versátil para gerenciamento de energia, destacando aplicativos de conversor de impulso, flyback e encaminhamento.Com sua capacidade de integrar várias funções em um único design, o LM2577 simplifica a complexidade do circuito, reduzindo a necessidade de vários componentes discretos.Isso aprimora a eficiência energética e suporta projetos simplificados e confiáveis, tornando-o uma escolha preferida para eletrônicos de consumo e aplicações industriais.Através de regulação consistente de tensão e configurações adaptáveis, o LM2577 atende às necessidades de desempenho e eficiência, estabelecendo um alto padrão nos reguladores de comutação.

Catálogo

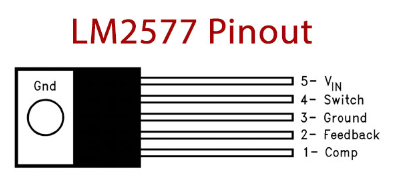

Pinout

Modelo CAD

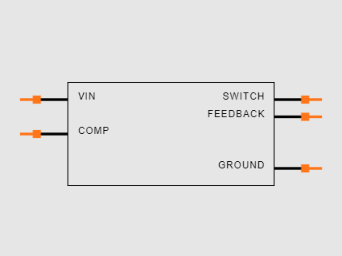

Símbolo

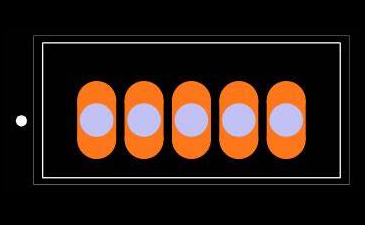

Pegada

Visão geral do LM2577

O LM2577 Emerge como um circuito integrado monolítico avançado, projetado habilmente para facilitar a regulamentação do conversor de intensificação (Boost), Flyback e encaminhamento com notável eficiência.Sua versatilidade é destacada por três opções de tensão de saída distintas: 12V, 15V e uma variante ajustável.Esse design atencioso minimiza a demanda por componentes externos adicionais, oferecendo um caminho para maior acessibilidade e uma experiência mais fácil.

O LM2577 apresenta um poderoso interruptor NPN 3.0A, que é útil para otimizar o desempenho operacional.Ao integrar esse comutador, o circuito alivia os desafios típicos associados a componentes de comutação externos, simplificando o design do circuito e mitigando erros em potencial.Além disso, inclui recursos protetores internos, como limitação de corrente, desligamento térmico e bloqueio de subtensão, promovendo a operação confiável, mantendo o dispositivo dentro de parâmetros seguros.

O dispositivo opera com uma frequência regulada por um oscilador de 52 kHz, que elimina a necessidade de componentes adicionais, promovendo um design mais simples e reforçando a eficiência energética.Essa frequência equilibra o tamanho físico dos componentes magnéticos e a eficiência operacional geral, tornando viável criar projetos de circuitos compactos que ofereçam desempenho substancial.Um atributo principalmente digno de nota é sua capacidade de início suave.Esse recurso desempenha um papel fundamental no gerenciamento da corrente de entrada na inicialização, permitindo um aumento gradual na tensão de saída.Essa aceleração controlada não apenas protege o circuito e a carga de picos de energia abrupta, mas também pode prolongar a vida útil dos componentes conectados, aumentando a estabilidade geral do sistema.

Características

Recurso	Descrição
Componentes externos mínimos	Requer poucos componentes externos para operação
Corrente da chave de alta saída	NPN Saída interruptores 3.0A, com uma capacidade de stand de 65V
Ampla faixa de tensão de entrada	Opera dentro de um intervalo de 3,5V a 40V
Operação no modo de corrente	Aprimora a resposta transitória, regulação de linha e corrente limite
Frequência do oscilador interno	Oscilador interno de 52 kHz
Função de partida suave	Reduz a corrente na rocha durante a inicialização
Mecanismos de proteção	Interruptor de saída protegido pelo limite de corrente, subforrosidade bloqueio e desligamento térmico

Especificações técnicas

Aqui está o conteúdo da tabela para os instrumentos do Texas LM2577T-12 Especificações e detalhes relacionados.

Tipo	Parâmetro
Montar	Através do buraco
Tipo de montagem	Através do buraco
Pacote / caso	To-220-5
Número de pinos	5
Temperatura operacional	-40 ° C ~ 125 ° C TJ
Embalagem	Tubo
Série	Simples switcher®
Código JESD-609	E0
Código PBFree	Não
Status da peça	Obsoleto
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Número de terminações	5
Código ECCN	Ear99
Acabamento terminal	Estanho/chumbo (sn/pb)
Posição terminal	SOLTEIRO
Número da peça base	LM2577
Função	Advertido, intensificação/afastamento
Número de saídas	1
Eficiência	80%
Tensão - entrada (max)	40V
Tensão de saída	12V
Tipo de saída	Fixo
Corrente máxima de saída	3a
Tensão de fornecimento operacional	40V
Tensão - entrada (min)	3.5V
Tensão de entrada - nominal	5V
IC analógico - outro tipo	Regulador de comutação
Configuração de saída	Positivo ou negativo
Corrente quiescente	10mA
Topologia	Boost, Flyback, encaminhamento de conversor
Modo de controle	Modo de corrente
Frequência - comutação	52KHz
Técnica de controle	Modulação de largura de pulso
Retificador síncrono	Não
Tensão de saída nominal	12V
Altura	8,89mm
Comprimento	10.16mm
Largura	4,7 mm
Alcance SVHC	Sem svhc
Status do ROHS	Compatível não-RHS
Chumbo livre	Contém chumbo

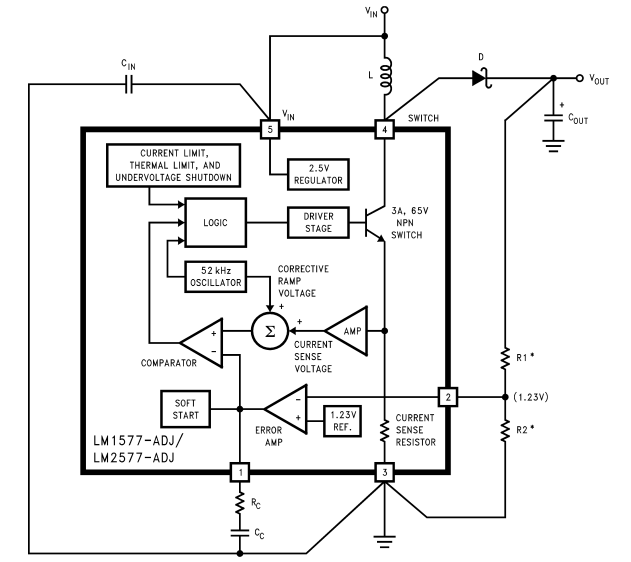

Diagrama de blocos funcionais

Equivalente

Número do modelo	Fabricante	Descrição
LM2577T-12/LF03	Texas Instruments	Simples switcher® 3.5V a 40V, 3a contagem baixa de componentes Regulador de avanço 5 para 220
LM2577T-12/LB03	Texas Instruments	Simples switcher® 3.5V a 40V, 3a contagem baixa de componentes Regulador de avanço 5 para 220
LM2577T-12	Texas Instruments	Simples switcher® 3.5V a 40V, 3a contagem baixa de componentes REGULADOR DE ADEPENDO 5-para-220 -40 A 125
LM2577T-12FLOWLB03	Texas Instruments	6a regulador de comutação, comutação de 62kHz Freq-max, psfm5, TO-220, 5 pinos

Partes comparáveis

Número da peça

Fabricante

Pacote / caso

Número de pinos

Número de saídas

Corrente máxima de saída

Frequência - comutação

Tensão de entrada - NOM

Tensão - entrada (min)

Tensão - entrada (max)

Tensão de saída nominal

Tensão de saída

Eficiência

LM2577T-12

Texas Instruments

To-220-5

5

1

3a

52 KHz

5 v

3,5 v

40 v

12 v

12 v

80%

LM2575T-ADJ

Em semicondutor

To-220-5

5

1

3a

-

5 v

3,5 v

40 v

5 v

60 v

80%

LM2576T-5.0

Texas Instruments

To-220-5

5

1

3a

-

12 v

4,75 v

40 v

5 v

5 v

77%

LM2577T-ADJ

Texas Instruments

TO-220-5 Formou Leads

5

1

3a

-

12 v

3,5 v

40 v

5 v

5 v

80%

LM2596T-5.0

Texas Instruments

To-220-5

220

1

-

-

12 v

4,75 v

40 v

37 v

5 v

-

Aplicações

Regulador básico de impulso

O LM2577 é um circuito integrado altamente adaptável da fonte de alimentação (SMPS) que aumenta de forma inteligente os níveis de tensão para uma variedade de aplicações.Quando incorporado em um circuito de regulador de impulso padrão, ele facilita a conversão eficiente de tensão, tornando-a uma excelente opção para dispositivos operados por bateria que dependem de uma saída consistente.As observações reais indicam o significado de escolher cuidadosamente os valores do indutor e do capacitor, pois essa escolha pode aumentar bastante a eficiência e minimizar a ondulação de tensão.Além disso, o gerenciamento térmico diligente desempenha um papel dinâmico na garantia de operação confiável, pois o calor excessivo pode comprometer o desempenho e a vida útil.

Conversores de flyback e avanço

A versatilidade do LM2577 se estende a topologias mais avançadas, como Flyback e Forward Conversters.Esses arranjos são freqüentemente encontrados em cenários que requerem isolamento elétrico ou saídas múltiplas de tensão, comumente vistas em adaptadores de energia e máquinas industriais.Projetar esses conversores requer atenção meticulosa às especificações do transformador, que influenciam diretamente a eficiência do sistema e o desempenho geral.As aplicações práticas revelam a grave importância de agarrar configurações de enrolamento do transformador e técnicas de isolamento, pois esses fatores podem afetar significativamente a confiabilidade do circuito.

Regulador de saída múltipla

A capacidade do LM2577 para gerenciar várias saídas é principalmente benéfica para sistemas que requerem níveis distintos de tensão de uma fonte de energia singular.Esse recurso se torna cada vez mais relevante em sistemas incorporados compactos e dispositivos de comunicação, onde tanto o espaço quanto a eficiência energética são dominantes.O processo de design de um regulador de saída múltipla requer um delicado saldo de requisitos de carga, mantendo a estabilidade em cada saída.Um forte foco nas opções de componentes e no layout do circuito é uma obrigação, pois os padrões do setor destacam o valor de minimizar problemas de regulação cruzada e garantir que cada saída possa defender seus níveis de tensão designados em uma variedade de condições de carga.

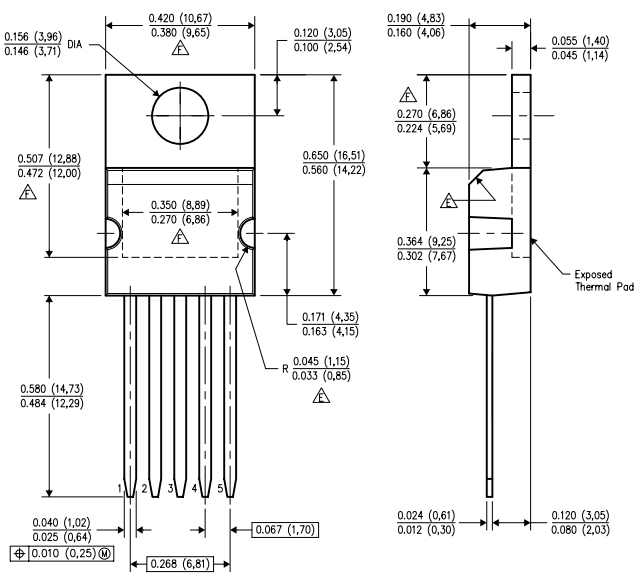

Pacote

Fabricante LM2577

O Texas Instruments (TI) permanece como uma figura proeminente no cenário global de semicondutores, com operações com operações em 35 países.Fundada em 1958, a TI ultrapassou consistentemente os limites do progresso tecnológica e é amplamente reconhecida por seu trabalho inovador em circuitos integrados.Com uma força de trabalho dedicada de mais de 30.000 funcionários, a empresa se envolve meticulosamente no design, fabricação e marketing de chips avançados de processamento analógico e incorporado.Centrado em Dallas, Texas, o compromisso da TI com chips analógicos e processadores incorporados gera mais de 80% de sua receita, refletindo uma direção estratégica focada nessas áreas essenciais.

Como líder dinâmico no avanço da tecnologia, a TI não apenas prospera na inovação analógica e no processamento, mas também navega habilmente em domínios complementares, como processamento de luz digital (DLP) e ferramentas educacionais, que incluem calculadoras e processadores multi-core.Essa diversificação significa a determinação da empresa em ampliar seus horizontes tecnológicos, mantendo firmemente seus pontos fortes iniciais.
