Explorando os recursos, aplicações e variantes do LM358 IC
Este artigo investiga o papel abrangente do LM358 IC, um amplificador operacional de canal duplo conhecido por sua eficiência energética e ampla faixa de aplicação.Ele descobrirá a arquitetura detalhada, aplicações, insights práticos de implementação e alternativas ao LM358 IC.Ele também fornece uma compreensão completa de sua dinâmica operacional, configuração de pinos, variações de pacotes e seus recursos integrados que contribuem coletivamente para seu status como um componente transformador na era eletrônica.Catálogo

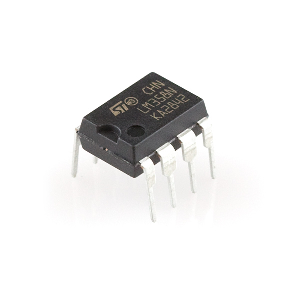

Visão geral do LM358 IC
O LM358 IC é um amplificador operacional de canal duplo conhecido por seu design consciente da energia.Desenvolvido pela National Semiconductor, este componente inclui dois amplificadores operacionais compensados com alto ganho e compensação de frequência, adeptos da operação independente de uma única fonte de energia.Sua ampla faixa de tensão e integração exclusiva o tornam adequado para diversas aplicações, como circuitos de amplificador opcular padrão e amplificadores de transdutor.O LM358 suporta uma fonte de 3-32V DC, e cada canal pode fornecer até 20mA, tornando-o atraente em cenários que se beneficiam de dois amplificadores operacionais alimentados por uma fonte dentro de uma configuração compacta de 8 pinos.
O LM358 IC é particularmente adequado para cenários em que a eficiência energética é enfatizada.Os aplicativos incluem processamento de sinal analógico e design de filtro ativo.Sua compatibilidade com uma ampla faixa de tensão aumenta sua utilidade nos eletrônicos industriais e de consumo.Seu papel na interface do sensor envolve a amplificação de sinal, a ponte da lacuna entre os fenômenos detectados e as entradas de microcontrolador.
A capacidade do LM358 de funcionar com uma fonte de alimentação de um lado simplifica os layouts de PCB em dispositivos portáteis.A adaptabilidade do LM358 a fontes de energia variadas e o desempenho robusto em diversas condições destacam sua confiabilidade e consistência.Sua força na amplificação de sinais fracos com ruído mínimo mostra sua eficiência de design.
Alternativas LM358 IC
• LM158
• LM258
• LM2904
• LM2409
• GL 358
• NE 532
• OPA 2237

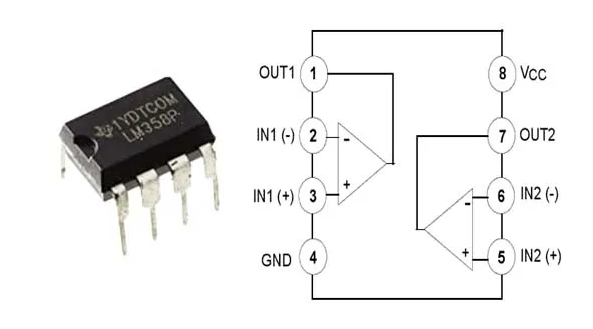

Configuração do pino LM358 IC
O LM358, um amplificador operacional amplamente utilizado, inclui 8 pinos distintos, cada um com seu próprio papel único em várias aplicações.A investigar as sutilezas desses pinos pode melhorar bastante o design e o refinamento do circuito.
Saídas do comparador (pinos 1 e 7)
Esses pinos permitem a aquisição de saídas dos amplificadores operacionais.Eles são adequados para aplicações que precisam de comparação de sinais, como conversores analógicos para digitais.O design atencioso dos loops de feedback pode garantir estabilidade e precisão no processamento de sinais, oferecendo uma abordagem diferenciada para alcançar os resultados desejados.
Entradas invertidas (pinos 2 e 6)
Esses terminais de entrada negativos são essenciais para definir a relação de fase do sinal de entrada.A implementação de feedback negativo por meio dessas entradas aprimora o controle sobre as configurações de ganho.Essa técnica é comumente usada em circuitos amplificadores para obter maior precisão, equilibrando a precisão técnica com as necessidades funcionais.
Entradas não inversoras (pinos 3 e 5)
Funcionando como terminais de entrada positivos, esses pinos permitem a amplificação do sinal sem inversão de fase.A aplicação de configurações sem inversão pode melhorar bastante a impedância de entrada.Essa abordagem é benéfica ao se conectar com fontes de alta impedância para preservar a integridade do sinal, refletindo a estratégia para manter a eficácia da comunicação.
Terra (pino 4)
Servindo como ponto de referência do circuito, o pino de terra garante operação estável.Empregar estratégias de aterramento, como o uso de uma configuração de solo em estrela, pode reduzir o ruído e aumentar o desempenho geral do circuito, especialmente em cenários sensíveis.Tais práticas demonstram a grande atenção dada a sutis melhorias de eficiência.
Fonte de energia positiva (pino 8)
Este pino fornece a tensão necessária para a funcionalidade do LM358.Manter uma fonte de alimentação estável e incorporar capacitores de desvio pode minimizar as flutuações de tensão, promovendo o desempenho do amplificador operacional mais confiável.A atenção cuidadosa a esse aspecto é uma consideração atenciosa em ambientes onde a precisão é uma busca constante.
Variações de pacote LM358
|
Pacote |
Dimensão |
Unidade |
|
DSBGA (8) |
1,31 x 1,31 |
mm |
|
PDIP (8) |
1,91 x 6,35 |
mm |
|
TO-CAN (8) |
9.08 x 9.31 |
mm |
|
SOIC (8) |
4,90 x 3,91 |
mm |
O amplificador operacional LM358 vem em quatro opções de embalagem distintas.Cada pacote traz suas próprias vantagens, oferecendo flexibilidade para atender às diversas necessidades de aplicação.
DSBGA (matriz de grade de tamanho de matriz)
Este pacote em miniatura e montagem de superfície se destaca em configurações com limites espaciais, como dispositivos portáteis.Sua compactação ajuda a integração na eletrônica contemporânea, priorizando a eficiência, mantendo o desempenho.
PDIP (pacote plástico duplo em linha)
Reconhecido para facilitar a manipulação, o pacote PDIP é freqüentemente utilizado em prototipagem e ambientes educacionais.Permite fácil inserção nas placas de pão e aplicações de soquete.Esse estilo apresenta um design mecânico resistente e robustez suficiente para os estágios de teste antecipados.
TO-CAN (esboço do transistor CAN)
Preferido em ambientes que exigem desempenho térmico superior, o pacote TO-CAN é escolhido por suas habilidades de confiabilidade e vedação.Ele prospera em situações de alto estresse, tornando-o adequado para usos militares e industriais sensíveis.Seu revestimento de metal oferece proteção aprimorada contra desafios ambientais.
SOT-25 (5) (pequeno transistor de contorno)
O pacote SOT-25 (5) é outra opção de pequena escala, criada para usos de baixa potência.Sua pegada modesta e design de baixo perfil tornam-o adequado para placas de circuito de alta densidade.Sua praticidade em tais contextos enfatiza o objetivo de otimizar o espaço da placa, mantendo a funcionalidade.
Recursos LM358 IC
Amplificadores operacionais compensados por frequência dupla
O IC LM358 integra amplificadores operacionais duplos criados para estabilidade e desempenho em condições exigentes.Esses amplificadores operacionais são compensados por frequência, permitindo operação constante, mesmo em cenários de alto ganho.Esse recurso é vantajoso para aplicações como condicionamento e filtragem de sinal.
Ganho de alta tensão
Com um ganho de tensão de 100 dB, o LM358 amplia efetivamente os sinais fracos, transformando pequenas mudanças de entrada em variações perceptíveis de saída.Essa característica é usada em aplicações de sensores, onde os sinais tendem a ser fracos.
1 MHz de largura de banda
Com uma largura de banda de 1 MHz, o LM358 lida com uma variedade de tarefas de aquisição de áudio e dados, permitindo processamento de sinal rápido e eficiente.Essa largura de banda acomoda um amplo espectro de frequências, tornando -o versátil para sistemas analógicos e digitais.
Suporte versátil da fonte de alimentação
A compatibilidade do LM358 com fontes de alimentação única e dupla aumenta sua flexibilidade.Essa adaptabilidade permite a implementação em várias configurações de energia, provando benéficas em dispositivos operados por bateria e de baixa tensão.
Corrente mínima de fornecimento
Consumindo apenas 500 µA de corrente de fornecimento, o LM358 surge como uma opção eficiente para contextos sensíveis à energia, como dispositivos portáteis.Essa baixa potência prolonga a duração da bateria e minimiza a produção de calor, que é boa em tecnologia vestível e gadgets móveis.
Baixa tensão de deslocamento de entrada
Com uma tensão de deslocamento de entrada de 2 mV, o LM358 se mostra benéfico em aplicações de precisão, onde pequenas discrepâncias de entrada são prejudiciais.Esse baixo deslocamento garante processamento de sinal preciso e estável nos circuitos de medição e instrumentação.
Balanço de tensão de saída ampla
O LM358 oferece um amplo balanço de tensão de saída, de logo acima do solo para perto do trilho de suprimento positivo.Esse atributo maximiza a faixa de saída e facilita o processamento dinâmico de sinal, vantajoso nos amplificadores de áudio e outros aplicativos focados no sinal.
Aplicações LM358 IC

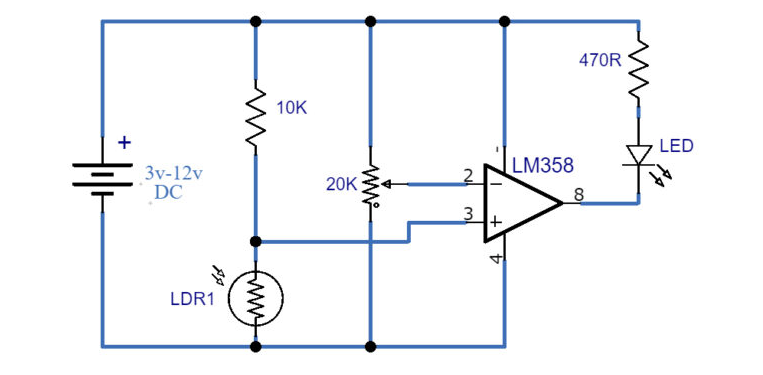

Circuito do sensor escuro
O circuito do sensor escuro aproveita o amplificador operacional LM358 ao lado de um resistor dependente da luz (LDR) para discernir mudanças na iluminação ambiente.Ao incorporar fotodiodos ou fototransistores, ele abre possibilidades para várias aplicações, como sistemas de iluminação automática e monitoramento ambiental.O circuito inclui componentes como uma bateria de 9V, vários resistores e um transistor, cada um adicionando à função geral do circuito.Um resistor variável permite que os usuários ajustem a sensibilidade, adaptando a resposta do circuito a alterações nos níveis de luz.

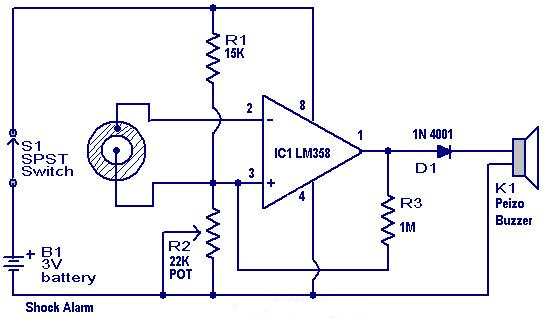

Circuito de alarme de choque
Esse circuito, freqüentemente encontrado em sistemas anti-roubo automotivo, aproveita o LM358 configurado como um gatilho Schmitt inversor.Emparelhado com um sensor piezoelétrico, ele efetivamente detecta vibrações ou impactos mecânicos.Resistores específicos são usados para ajustar a sensibilidade à detecção, facilitando ajustes precisos para diferentes configurações.Esses sistemas ilustram como as configurações de sensibilidade precisam de equilíbrio cuidadoso para evitar alarmes falsos, mantendo a segurança.
Vantagens LM358 IC
Amplificadores operacionais duplos integrados
O LM358 inclui amplificadores operacionais duplos compensados internamente, eliminando a necessidade de várias fontes de alimentação.Isso simplifica o design do circuito, oferecendo eficiência em várias aplicações eletrônicas.A integração promove processos de design não complicados, otimizando o uso de componentes e reduzindo os custos, tornando-o valioso em configurações de recursos limitados.
Sensor direto no nível do solo
A capacidade do LM358 de fornecer detecção direta no nível do solo sem componentes extras é benéfica.Esse recurso garante precisão e precisão em aplicações de sensor e instrumentação, alinhando -se aos princípios modernos de design com foco na simplicidade e confiabilidade.Em termos práticos, suporta operação estável e consistente, especialmente em sistemas incorporados e dispositivos portáteis.
Adequação para aplicações movidas a bateria
O LM358 é adequado para dispositivos operados por bateria devido ao seu baixo consumo de energia e alta eficiência.Esse recurso conserva energia e estende a duração da bateria, que é vantajoso em tecnologia vestível e aplicações de sensoriamento remoto.Sua integração perfeita com sistemas de bateria reduz os custos operacionais e de manutenção, apresentando uma solução prática para implantações prolongadas.
Compatibilidade com vários níveis lógicos
A compatibilidade do IC com diversos níveis lógicos aumenta a adaptabilidade entre as plataformas.Essa versatilidade é importante em ambientes de sinal misto, onde a comunicação entre os sistemas é necessária.A facilidade de trabalhar com vários padrões lógicos destaca sua adequação para sistemas legado e modernos, facilitando transições e integrações mais suaves nas atualizações do sistema.
Perguntas frequentes [FAQ]
1. Para que é usado o LM358?
O amplificador operacional LM358 encontra seu lugar nos amplificadores de transdutor e em blocos de ganho CC.Ele concede um ganho de tensão de 100 dB, mostrando sua adaptabilidade em um espectro de tensão variando de 3V a 32V para fontes de alimentação única e de ± 1,5V a ± 16V para suprimentos duplos.Essa flexibilidade encanta que se aproxima de aplicações de baixa potência.Muitos apreciam sua ampla faixa de tensão, facilitando sua integração nas configurações operadas por bateria e nos sistemas CA tradicionais.
2. Qual é a diferença entre LM741 e LM358?
O LM358 é comemorado por seu consumo de baixa potência, atendendo às necessidades de projetos com eficiência de bateria, diferentemente do LM741, que geralmente atua como um comparador de tensão.Nos cenários que priorizam a conservação de energia, como em dispositivos portáteis, o LM358 geralmente surge como uma escolha louvável.
3. O LM324 e o LM358 podem ser substituídos?
Embora o LM324 e o LM358 compartilhem algumas características, sua contagem de pinos as diferencia.O LM358 é frequentemente escolhido para projetos de circuitos simplificados priorizando a compactação e a eficiência.Por outro lado, o LM324 suporta configurações mais complexas com pinos extras, permitindo maior versatilidade.Essa distinção freqüentemente influencia as decisões em sistemas complexos que exigem extensa integração.
4. O LM358 e o LM358s podem ser usados de forma intercambiável em um circuito?
A variante LM358s captura a atenção com sua precisão e rapidez aumentada, adaptadas para cenários que exigem tempos de resposta rápidos e precisão.Esses aprimoramentos desempenham um papel influente nos circuitos contemporâneos de alta velocidade, onde a resposta rápida é boa para o desempenho ideal do sistema.Muitos observam que o LM358s oferece desempenho aprimorado sob condições de mudança rapidamente, apoiando a estabilidade e a confiabilidade.
5. Quais são as vantagens do LM258 em comparação com o LM358?
O LM258 se destaca como uma opção de grau industrial, conhecido por oferecer desempenho superior sobre o LM358 de nível comercial.Seu aumento da durabilidade é avaliado em ambientes industriais, onde as condições são tumultuadas.Essa confiabilidade geralmente faz do LM258 uma escolha favorita em ambientes severos, onde tanto a durabilidade quanto o desempenho são essenciais.Em diversas aplicações, a robustez do LM258 o torna um aliado confiável em situações exigentes.
