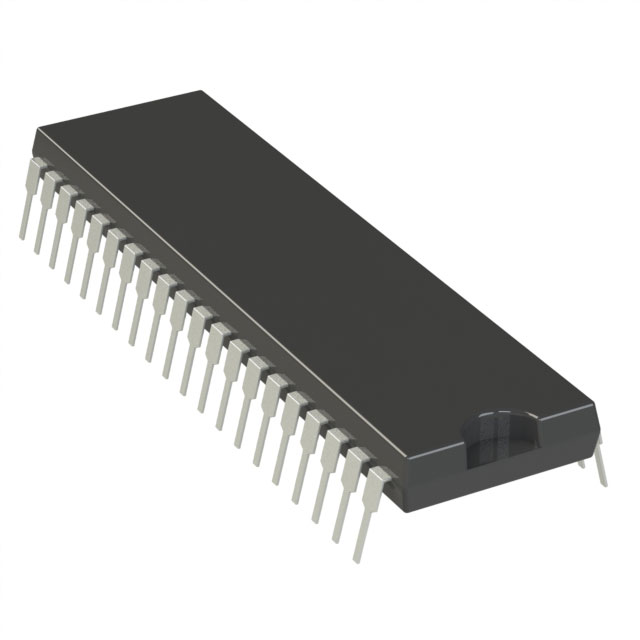

O microcontrolador PIC16F877A é amplamente utilizado em muitos projetos eletrônicos porque oferece um bom equilíbrio de recursos e facilidade de uso.Neste guia, examinaremos de perto o PIC16F877A, cobrindo tudo, desde seus modelos de pinagem e CAD até seu uso no controle de motores de passo.Esteja você criando um dispositivo simples ou um projeto de automação complexo, entender como conectar e controlar motores usando este microcontrolador ajudará você a obter os melhores resultados.

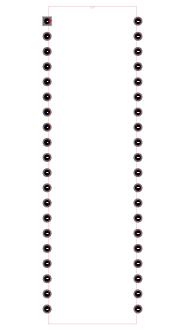

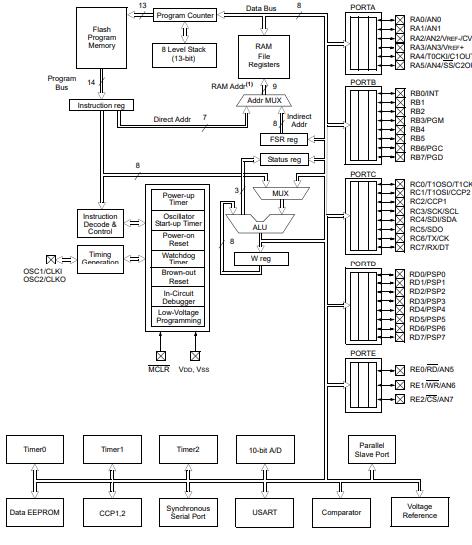

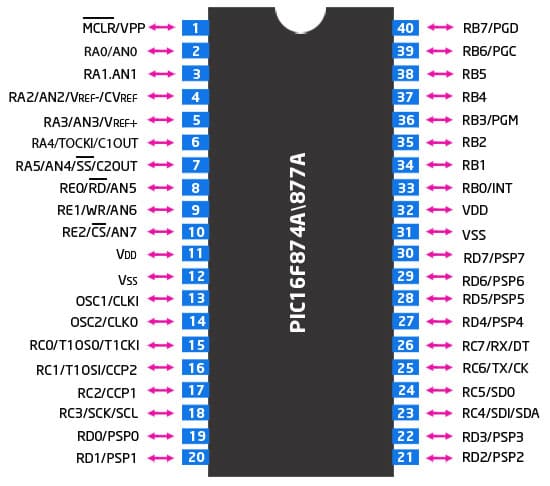

Tipo | Parâmetro |
Time de entrega da fábrica | 7 semanas |
Montar | Através do buraco |
Tipo de montagem | Através do buraco |
Pacote / caso | 40-DIP (0,600, 15,24mm) |
Número de pinos | 40 |
Conversores de dados | A/D 8x10b |
Número de E/S. | 33 |
Watchdog Timers | Sim |
Temperatura operacional | -40°C ~ 85°C ta |
Embalagem | Tubo |
Série | Foto® 16f |
Publicado | 1997 |
Código JESD-609 | E3 |
Código PBFree | Sim |
Status da peça | Ativo |
Nível de sensibilidade à umidade (MSL) | 1 (ilimitado) |
Número de terminações | 40 |
Código ECCN | Ear99 |
Acabamento terminal | Matte Tin (SN) - recozido |
Recurso adicional | Opera com suprimento mínimo de 4V |
Posição terminal | DUAL |
Tensão de fornecimento | 5V |
Freqüência | 20MHz |
Número da peça base | PIC16F877A |
Contagem de pinos | 40 |
Tensão de fornecimento-max (vsup) | 5.5V |
Fontes de alimentação | 5V |
Tensão de fornecimento-min (vsup) | 4.5V |
Interface | I2C, SPI, SSP, UART, USART |
Tamanho da memória | 14kb |
Tipo de oscilador | Externo |
Corrente de fornecimento nominal | 1.6mA |
Tamanho da RAM | 368 x 8 |
Tensão - suprimento (VCC/VDD) | 4V ~ 5,5V |
UPS/UCS/ICS periférico | Microcontrolador, RISC |
Processador principal | Foto |
Periféricos | Detecto/redefinição de Brown-out, POR, PWM, WDT |
Tipo de memória do programa | CLARÃO |
Tamanho do núcleo | 8 bits |
Tamanho da memória do programa | 14kb (8k x 14) |
Conectividade | I2C, SPI, UART/USART |
Tamanho do bit | 8 |
Tempo de acesso | 20 µs |
Tem adc | Sim |
Canais DMA | Não |
Data Bus Largura | 8b |
Número de temporizadores/contadores | 3 |
Endereço de largura do barramento | 8b |
Densidade | 112 KB |
Tamanho da EEPROM | 256 x 8 |
Família da CPU | Foto |
Número de canais ADC | 8 |
Número de canais PWM | 2 |
Número de canais I2C | 1 |
Altura | 4,06mm |
Comprimento | 52,45mm |
Largura | 14,22mm |
Alcance SVHC | Sem svhc |
Endurecimento da radiação | Não |
Status do ROHS | ROHS3 compatível |
Chumbo livre | Chumbo livre |
Um motor de passo é um tipo de motor elétrico que se move em etapas específicas, e não em movimento contínuo como os motores tradicionais.Esses movimentos passo a passo são medidos em graus, que podem variar dependendo do aplicativo.
Os motores de passo podem operar em diferentes modos: acionamento de onda, acionamento completo e meia tração.Cada modo controla como as fases do motor são energizadas, afetando seu desempenho e tornando -o adequado para vários usos.
No modo de acionamento de ondas, apenas uma fase do motor é alimentada por vez.Esse modo de controle simples é útil para situações em que a eficiência de energia é priorizada sobre o torque, como nas tarefas básicas de automação, onde é necessária uma corrente de partida mínima.
O modo de unidade completo alimenta duas fases simultaneamente.Isso resulta em maior saída de torque, pois duas bobinas funcionam juntas, tornando -o ideal para aplicações onde precisão e força são necessárias, como nas máquinas de robótica e CNC.
A metade do modo de acionamento combina os recursos da onda e da unidade completa, energizando alternadamente uma fase e duas fases.Essa abordagem fornece tamanhos de etapas menores, dobrando efetivamente a resolução do motor.A meia tração é mais adequada para aplicações como impressão 3D e instrumentação fina, onde o movimento suave e o posicionamento preciso são essenciais.
Ao escolher um motor de passo para uso específico, considere o ambiente operacional.Para tarefas de alta precisão, o modo de metade de acionamento é recomendado para garantir transições suaves e vibrações reduzidas.Para projetos focados na economia de energia, o modo de acionamento de ondas pode ser mais apropriado.
A seleção do modo correto requer fatores de equilíbrio, como torque, velocidade e complexidade do sistema.A escolha do modo correto pode influenciar significativamente o desempenho do motor e a eficiência geral do seu sistema.

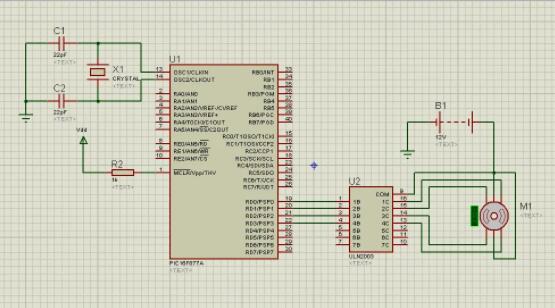

Para conectar um motor de passo com um PIC16F877A Microcontrolador, você pode usar a matriz de transistor ULN2003.Este circuito integrado, projetado para motores de alto torque, contém sete pares de Darlington.Os bits Portd inferior do microcontrolador estão ligados aos pinos de entrada (1b, 2b, 3b, 4b) do ULN2003, enquanto seus pinos de saída (1C, 2C, 3C, 4C) se conectam aos pinos do motor de passo.Os pinos comuns do motor e o pino COM do ULN2003 estão conectados a uma fonte de alimentação de 12V.
Os motores de passo são comumente usados para aplicações que requerem controle preciso de movimento.Eles convertem pulsos digitais em rotação mecânica, tornando -os ideais para dispositivos como máquinas CNC e impressoras 3D, onde a posição e a velocidade devem ser cuidadosamente regulamentadas.
O ULN2003 desempenha um papel fundamental no controle dos motores de passo devido à sua capacidade de lidar com alta corrente e sua fácil interface com os microcontroladores.Quando conectados ao PIC16F877A, os bits de portd inferiores são usados para controlar o motor de passo.Essa configuração fornece controle preciso da etapa, garantindo movimento e posicionamento precisos.
O uso do ULN2003 nas configurações de controle do motor é altamente confiável em aplicativos do mundo real.Ajuda a minimizar problemas como etapas perdidas ou posicionamento incorreto, melhorando o desempenho geral.Manutenção e calibração regulares com base nos dados de uso podem otimizar ainda mais a função do motor, garantindo estabilidade a longo prazo e operação precisa.

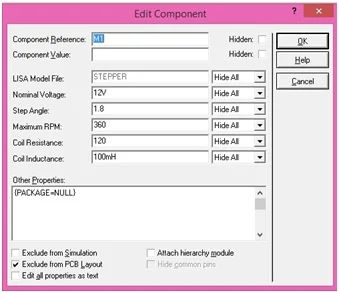

A velocidade do motor de passo pode ser modificada com precisão usando o software de simulação de proteus.Acessando as configurações do motor através de 'Propriedades de edição' 'Ajustes a parâmetros como o número de etapas e o ângulo de etapas podem ser feitos.Por exemplo, um motor de 200 etapa divide uma rotação completa (360 °) em 200 etapas, renderizando cada etapa 1,8 °.A alteração dessas configurações no Proteus refletirá dinamicamente durante a simulação.
Na prática, os motores de passo são frequentemente empregados em indústrias onde o controle preciso do movimento é crucial, como em máquinas e robótica CNC.Ajustando o ângulo da etapa e o número de etapas ajustam o motor para alcançar o movimento exato necessário para tarefas específicas.
A alteração dos parâmetros do motor de passo afeta as características de desempenho, como torque e resolução.Por exemplo, aumentar o número de etapas geralmente aumenta a resolução, mas pode afetar o tempo de torque e resposta.Compreender essas trade-offs por meio da simulação ajuda a tomar decisões informadas.
Uma perspectiva diferenciada revela que os ajustes iterativos, seguidos de ensaios práticos, levam a um design mais robusto do motor.Garantir que as simulações digitais espelhem de perto os resultados do mundo real seja fundamental.As nuances de configurar um motor de passo estão de fato em encontrar um equilíbrio entre precisão teórica e viabilidade prática.
Esta seção abrange como programar um motor de passo usando o microcontrolador PIC16F877A, explicando diferentes modos de direção e fornecendo orientação prática para uma implementação eficaz.
Aqui está um código de exemplo básico para demonstrar o controle do motor de passo usando o modo de unidade completo:
void main ()
{
TRISD = 0B00000000;// Defina o portd como saída
Portd = 0B11111111;// inicialize portd
fazer
{
PORTD = 0B00000011;// energiza duas fases simultaneamente
Touch_ms (500);// atraso de 0,5 segundos
PORTD = 0B00000110;
Touch_ms (500);
PORTD = 0B00001100;
Touch_ms (500);
PORTD = 0B00001001;
Touch_ms (500);
} while (1);// loop indefinidamente
}
Neste código, o portd do PIC16F877A é configurado como uma porta de saída para controlar o motor de passo através do driver ULN2003.A sequência de comandos energiza duas fases do motor de passo por vez, o que é característico do modo de acionamento completo.Este modo mantém o rotor em uma posição fixa com torque máximo, mas normalmente consome mais energia.
O modo de unidade completo não é a única maneira de controlar os motores de passo.Os modos de acionamento de ondas e meia tração fornecem alternativas com base em requisitos específicos.A unidade de onda energiza apenas uma fase de cada vez, o que reduz o consumo de energia, mas resulta em menor torque.A metade de acionamento alterna entre uma e duas fases, oferecendo uma resolução mais alta e movimento mais suave.
Ao programar os motores de passo, escolha o modo de condução que melhor se adapte às suas necessidades, seja para posicionamento preciso, eficiência de energia ou torque máximo.
Os motores de passo são amplamente utilizados em muitos setores devido à sua capacidade de fornecer controle preciso e desempenho confiável.Sua versatilidade os torna adequados para tudo, desde carros e eletrodomésticos a máquinas industriais e dispositivos médicos.
No mundo automotivo, os motores de passo desempenham um papel fundamental no controle de sistemas como o acelerador, os faróis e o ar condicionado.Eles ajudam a ajustar esses componentes, garantindo que os veículos funcionem de maneira tranquila e eficiente.Enquanto isso, em equipamentos de escritório, como impressoras e fotocopiadoras, os motores de passo lidam com tarefas como alimentação de papel e colocação de tinta.Essa precisão garante qualidade de impressão consistente e operação suave ao longo do tempo.
Em casa, aparelhos como máquinas de lavar e lavadores de louça dependem de motores de passo para controlar o fluxo de água e a rotação do tambor, garantindo que tudo funcione perfeitamente.Em ambientes industriais, os motores de passo são cruciais para operar máquinas CNC e braços robóticos, onde fornecem os movimentos exatos necessários para a fabricação de alta precisão.
Os sistemas de segurança também se beneficiam do movimento confiável dos motores de passo.Em dispositivos como câmeras de vigilância e bloqueios automatizados, os motores de passo permitem o posicionamento suave e preciso, essencial para o monitoramento e a segurança eficazes.Na área da saúde, os motores de passo são usados em dispositivos médicos, como bombas de infusão e equipamentos de imagem, onde oferecem o controle preciso necessário para uma operação segura e precisa.
À medida que a tecnologia continua a evoluir, os motores de passo devem encontrar ainda mais aplicações em campos emergentes, como robótica e veículos autônomos.Seu desenvolvimento contínuo provavelmente levará a uma precisão e eficiência ainda maiores, expandindo seu papel em várias indústrias.
Número da peça | PIC16F877A-I/P. | Pic16f77-i/p | PIC16F74-I/P. | PIC16F777-I/P. |
Fabricante | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
Pacote / caso | 40-DIP (0,600, 15,24mm) | 40-DIP (0,600, 15,24mm) | 40-DIP (0,600, 15,24mm) | 40-DIP (0,600, 15,24mm) |
Número de pinos | 40 | 40 | 40 | 40 |
Data Bus Largura | 8 b | 8 b | 8 b | 8 b |
Número de E/S. | 33 | 33 | 33 | 36 |
Interface | I2C, SPI, SSP, UART, USART | I2C, SPI, SSP, UART, USART | I2C, SPI, SSP, UART, USART | I2C, SPI, UART, USART |
Tamanho da memória | 14 kb | 7 KB | 14 kb | 14 kb |
Tensão de fornecimento | 5 v | 5 v | 5 v | 5 v |
Periféricos | Detecto/redefinição de Brown-out, POR, PWM, WDT | Detecto/redefinição de Brown-out, POR, PWM, WDT | Detecto/redefinição de Brown-out, POR, PWM, WDT | Detecto/redefinição de Brown-out, POR, PWM, WDT |
Ver compare | PIC16F877A-I/P. Vs. Pic16f77-i/p | PIC16F877A-I/P. Vs. Pic16f77-i/p | PIC16F877A-I/P. Vs. PIC16F74-I/P. | PIC16F877A-I/P. Vs. PIC16F777-I/P. |
Um motor de passo gera movimento mecânico usando pulsos elétricos.
Um motor de passo se move em etapas discretas.
Os motores de passo são medidos em graus.
Um motor de passo se move um passo de cada vez.
Um motor de passo possui três modos de excitação.
A maneira mais simples é conectá -lo a um microcontrolador PIC16F877A.
Quatro pinos de entrada estão conectados aos bits mais baixos significativos do portd do microcontrolador
