LM324 IC explicou recursos e aplicações práticas

O circuito integrado LM324 (IC) é uma escolha popular para muitos projetos de circuitos analógicos devido à sua confiabilidade e eficiência.Este artigo explora os recursos, configurações de pino e várias aplicações do IC LM324.Se você deseja ampliar sinais, filtrar ruído ou criar oscilações estáveis, esse componente versátil pode simplificar seus projetos e fornecer resultados consistentes.Vamos dar uma olhada no que faz do LM324 um IC tão confiável e amplamente usado em eletrônicos.

Catálogo

Visão geral detalhada do circuito integrado LM324

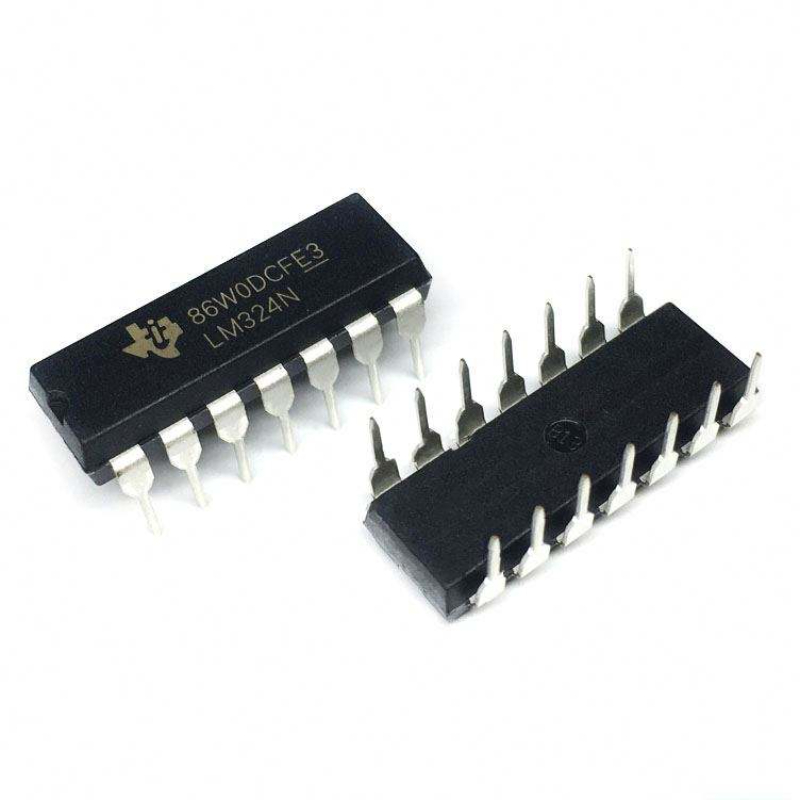

O LM324N O IC é um amplificador operacional versátil (amplificador operacional) que é amplamente utilizado em vários circuitos analógicos devido à sua confiabilidade e eficiência.É conhecido por sua capacidade de minimizar o erro na amplificação do sinal, graças à sua baixa tensão de deslocamento de entrada.Esse recurso garante alta precisão, tornando o IC ideal para aplicações que requerem processamento preciso de sinal.Além disso, o LM324 possui uma baixa corrente de viés de entrada, o que ajuda a reduzir o ruído e a manter a pureza do sinal, contribuindo para o seu desempenho geral.

Outra característica essencial do LM324 IC é o seu produto de largura de banda de alto ganho, que permite lidar com uma ampla gama de frequências.Isso o torna adequado para uso em sistemas de áudio e radiofrequência (RF), onde é necessária a resposta estável de frequência.Seu desempenho consistente sobre condições variadas de tensão e temperatura aumenta ainda mais sua versatilidade em projetos eletrônicos.

O LM324 é comumente usado no condicionamento de sinal, amplificação, filtragem e regulação de tensão, tornando -a uma escolha confiável para muitos sistemas eletrônicos modernos.Sua adaptabilidade e estabilidade em diferentes ambientes operacionais o tornam um componente valioso no campo do design e engenharia eletrônicos.

Configuração do pino IC LM324N

O LM324N contém quatro amplificadores operacionais separados alojados em um único circuito integrado.Cada amplificador compartilha os mesmos recursos funcionais e o layout do PIN.O objetivo e os detalhes de cada pino são explicados abaixo:

Invertendo a entrada 1 (-in1)

Este pino recebe o sinal de entrada que o amplificador processará ou amplificará.Normalmente, o sinal é alimentado através de uma rede de resistores, que afeta o ganho e a estabilidade do amplificador.O design da rede de resistores é crucial para aplicações onde é necessário manuseio preciso de sinal, pois determina a resposta e a precisão do amplificador.

Entrada não inversora 1 (+in1)

A entrada não inversora é geralmente conectada a uma tensão de referência ou aterrada quando o amplificador está em uma configuração não inversora.A escolha de aterrar este PIN ou usar uma tensão de referência pode melhorar o desempenho, reduzindo o ruído e mantendo a consistência em vários aplicativos de processamento de sinal.

Saída 1 (OUT1)

Este pino fornece o sinal amplificado ou processado do primeiro amplificador operacional.Geralmente, serve como entrada para estágios subsequentes ou fornece feedback para os estágios iniciais do circuito, desempenhando um papel integral na manutenção da qualidade e estabilidade do sinal em todo o sistema.

V-

O V-PIN se conecta à fonte de alimentação negativo e geralmente é fundamentado em sistemas de fonte de alimentação única.Ele fornece um ponto de referência comum, garantindo operação estável e impedindo quaisquer flutuações que possam afetar o desempenho do amplificador.

Pinos para amplificadores 2, 3 e 4

A configuração desses pinos é idêntica à do primeiro amplificador, incluindo as entradas e saídas inversoras e não inversoras.Esse layout uniforme simplifica o design e a manutenção de circuitos usando vários amplificadores, tornando o processo mais direto e eficiente.

V+

Este pino se conecta ao terminal de fonte de alimentação positivo, fornecendo a tensão necessária para que os amplificadores operacionais funcionem.Uma fonte de alimentação estável é frequentemente preferida para garantir que o amplificador opere com precisão e confiabilidade.

NC (não conectado)

O pino NC não está conectado internamente no IC.Compreender isso ajuda a evitar confusão durante o design do circuito e evita as configurações incorretas que podem levar a comportamentos inesperados.

Pinos nulos de deslocamento

Esses pinos permitem o ajuste ou anulação de tensões de deslocamento usando potenciômetros ou redes de resistores.O ajuste adequado desses pinos é necessário para obter alta precisão nas medições, tornando -os particularmente úteis em instrumentos de precisão e aplicações sensíveis.

Recursos avançados do LM324N IC

O IC LM324N integra uma variedade de recursos personalizados para várias aplicações analógicas, tornando -o uma escolha popular em muitos setores.

Configuração do Quad Op-AMP

Este IC inclui quatro amplificadores operacionais independentes em um único pacote.Essa configuração simplifica o design do circuito e reduz os custos, sem comprometer a funcionalidade.Ele suporta projetos de circuitos compactos, facilitando a criação de sistemas elegantes e eficientes.

Baixa tensão de deslocamento de entrada

Com sua baixa tensão de deslocamento de entrada, o LM324N fornece processamento preciso de sinal, minimizando as margens de erro para obter resultados mais precisos.Esse recurso é benéfico para instrumentação e dispositivos médicos, onde é necessário um alto nível de precisão.

Baixa corrente de viés de entrada

A corrente de polarização de baixa entrada do LM324N o torna ideal para circuitos de alta impedância e interfaces de sensor, reduzindo erros de polarização induzida por corrente.Isso garante reprodução precisa do sinal e operação confiável, o que é valioso para aplicações como sistemas de monitoramento ambiental onde a precisão do sensor é essencial.

Produto de largura de banda de alto ganho

O produto de largura de banda de alto ganho do IC permite uma forte amplificação de sinal em uma ampla faixa de frequência, apoiando o design de amplificadores de alta frequência e filtros ativos.Esse recurso o torna uma opção robusta e flexível para esses tipos de circuitos.

Ampla faixa de tensão de suprimento

Operando de uma única tensão positiva (3V a 32V) a suprimentos positivos duplos (± 1,5V a ± 16V), o LM324N oferece flexibilidade nas configurações da fonte de alimentação.Essa adaptabilidade atende a uma variedade de necessidades de aplicativos, como eletrônicos automotivos, onde diferentes sistemas de energia de veículos são frequentemente usados.

Baixo consumo de energia

O LM324N é conhecido por seu baixo consumo de energia, tornando-o adequado para aplicações operadas por bateria ou de baixa energia.Isso ajuda a prolongar a duração da bateria e reduz a geração de calor, tornando -o ideal para dispositivos portáteis e sistemas de sensoriamento remoto, onde a eficiência de energia é necessária.

Estabilidade da temperatura

Projetado para executar de maneira confiável em uma ampla faixa de temperatura (-25 ° C a 85 ° C ou superior), o LM324N garante operação estável em diversos ambientes.Isso o torna adequado para aplicações industriais e externas, onde as mudanças de temperatura podem afetar o desempenho.

Frequência internamente compensada

O LM324N inclui compensação de frequência interna, que elimina a necessidade de componentes externos adicionais.Isso simplifica o design do circuito, permitindo o desenvolvimento mais rápido e a operação estável de circuitos analógicos.

Solução econômica

O LM324N fornece um equilíbrio entre acessibilidade, disponibilidade e versatilidade, tornando-o uma solução econômica para profissionais e entusiastas.Seu uso generalizado entre as indústrias fala de seu valor e confiabilidade.Esse custo-efetividade também é vantajoso em ambientes educacionais e desenvolvimento de protótipos.

Aplicações do LM324N IC

O LM324N IC encontra um uso generalizado em uma variedade de indústrias devido à sua versatilidade e confiabilidade.Abaixo estão alguns de seus aplicativos avançados, destacando seus vários recursos.

Condicionamento de sinal

O LM324N tem um bom desempenho no condicionamento do sinal, onde ajuda a refinar os sinais de entrada, ampliando sinais fracos, filtrando frequências indesejadas e impedância correspondente a sensores e transdutores.Esse processo é benéfico em ambientes industriais, onde o IC pode converter saídas de sensores brutos em dados limpos e utilizáveis ​​para processamento adicional, melhorando assim a precisão do sistema de controle.

Comparador de tensão

Quando usado como comparador de tensão, o LM324N monitora os níveis de tensão de entrada, auxiliando nos circuitos de proteção de sobretensão e monitoramento de tensão.Ele garante que os circuitos não excedam os limiares de tensão especificados, a salvaguarda de dispositivos de picos de tensão.Esta função é comumente aplicada em sistemas de proteção contra bateria e monitoramento automatizado de tensão em grades inteligentes.

Filtros ativos

O LM324N pode ser usado para criar vários tipos de filtros ativos, incluindo filtros de passa-baixa, passa-altos, bandas e paradas de banda.Esses filtros gerenciam faixas de frequência específicas e são amplamente utilizadas em processamento de áudio, sistemas de comunicação e instrumentação precisa.Em equipamentos de áudio, eles ajudam a eliminar o ruído indesejado e melhorar a qualidade do som.

Referência de tensão

O IC fornece saídas estáveis ​​de tensão, servindo como uma referência de tensão confiável para conversores analógicos para digitais (ADCs) e reguladores de tensão.Isso garante que os circuitos eletrônicos operem com precisão, tornando -o útil em sistemas de medição e controle.Os ADCs dependem de referências estáveis ​​de tensão para produzir saídas digitais precisas.

Circuitos do oscilador

O LM324N é capaz de gerar oscilações quadradas e triangulares de ondas, que são úteis em aplicações como controle, geração de tons de modulação de largura de pulso (PWM), geração de tons e produção de frequência.Esses circuitos dos osciladores são usados ​​no controle de velocidade do motor e na geração de sinais de áudio para instrumentos musicais, garantindo oscilações estáveis ​​que suportam comunicações digitais e tempo do sistema.

Retificadores ativos

Nos circuitos do retificador ativo, o LM324N melhora a eficiência, reduzindo as quedas de tensão durante a conversão de potência CA em CC.Esse aprimoramento é especialmente perceptível nas unidades de fonte de alimentação, onde a eficiência da conversão de energia é uma prioridade.Nos sistemas de iluminação LED, por exemplo, os retificadores ativos ajudam a minimizar a perda de energia, aumentando o desempenho geral.

Detecção atual

O LM324N é adequado para detecção precisa de corrente, medindo quedas de tensão para detectar os níveis de corrente no monitoramento de energia, gerenciamento de bateria e sistemas de controle de motor.Essa capacidade é particularmente útil em aplicações como estações de carregamento de veículos elétricos, onde o monitoramento preciso da corrente é necessário para uma carregamento seguro e eficaz.

Medição de temperatura

O LM324N pode ser usado para criar circuitos de medição de temperatura usando termistores ou sensores.Isso é ideal para situações em que são necessários controle e monitoramento precisos de temperatura, como nos sistemas de controle climático.O IC fornece dados confiáveis ​​de temperatura, o que ajuda a manter a segurança e a eficiência operacionais.

Regulação da tensão

O LM324N ajuda a manter uma tensão de saída estável, apesar das variações nas condições de entrada ou carga.Essa função é benéfica em circuitos de referência, carregadores de bateria e fontes de alimentação, garantindo que os dispositivos recebam energia consistente para um desempenho ideal.Em sistemas de energia renovável, a regulação constante de tensão suporta a integração de diferentes fontes de energia.

Amplificadores de áudio

Finalmente, o LM324N pode ser usado para amplificação básica de áudio em dispositivos de baixa potência, como interfones, alarmes e alto-falantes portáteis.Sua capacidade de amplificar os sinais de áudio enquanto consome energia mínima o torna ideal para dispositivos operados por bateria, aumentando sua funcionalidade sem sacrificar a eficiência energética.

Conclusão

O LM324 IC oferece inúmeros recursos que o tornam uma escolha prática para várias aplicações analógicas, do condicionamento de sinal à regulação de tensão e amplificação de áudio.Sua flexibilidade, facilidade de uso e desempenho confiável o tornam um componente valioso em designs eletrônicos.Ao entender seus recursos e como usá-los de maneira eficaz, os designers podem aproveitar o poder do LM324 para criar circuitos eficientes e de alta qualidade para uma ampla gama de aplicações.
