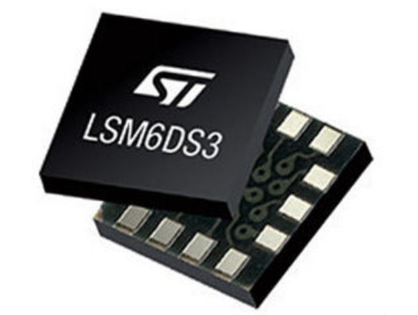

Sensor LSM6DS3 IMU: pinagem abrangente, recursos e análise de folha de dados

Neste artigo, pesquisamos o versátil sensor LSM6DS3, um dispositivo compacto que combina um acelerômetro e giroscópio digital de 3 eixos, ideais para aplicações que requerem rastreamento preciso de movimento e baixo consumo de energia.Isso também abrange a folha de dados do sensor, a configuração do PIN e os usos diversos, oferecendo informações práticas para ajudar a maximizar seus recursos.Com recursos avançados adaptados para realidade aumentada, sistemas de navegação e dispositivos de IoT, o LSM6DS3 é projetado para melhorar a eficiência do projeto e oferecer desempenho robusto em eletrônicos de consumo e aplicações industriais.Continue lendo para explorar suas vantagens técnicas, aplicativos em potencial e como isso pode elevar suas experiências por meio de detecção de movimento confiável e de alta resolução.

Catálogo

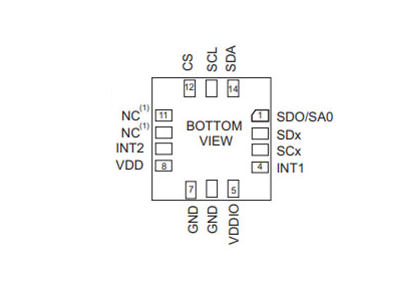

Configurações de pino

Alfinete#	Nome	Modo 1 função	Modo 2 função
1	SDO/SA0	Saída de dados seriais de interface SPI de 4 fios (SDO)	Saída de dados seriais de interface SPI de 4 fios (SDO)
		I²C Bit menos significativo do endereço do dispositivo (SA0)	I²C Bit menos significativo do endereço do dispositivo (SA0)
2	SDX	Conecte -se ao vddo ou GND	I²C Mestre de dados serial (MSDA)
3	SCX	Conecte -se ao vddo ou GND	I²C Mestre de relógio serial (MSCL)
4	Int1	Interrupção programável 1
5	Vddio (1)	Fonte de alimentação para pinos de E/S
6	Gnd	0 V Supply
7	Gnd	0 V Supply
8	VDD (2)	Fonte de energia
9	Int2	Interrupção programável 2 (INT2Y DATA ENABLE (DEN))	Interrupção programável 2 (Dados INT2Y Ativar (negar))
			Sinal de sincronização externo mestre I²C (MDRDY)
10	NC (3)	Deixe desconectado
11	NC (3)	Deixe desconectado
12	Cs	Seleção do modo I²C/SPI	Seleção do modo I²C/SPI
		(1: Modo Spi Idle / I²C Comunicação ativada; 0: SPI modo de comunicação / i²c desativado)	(1: Modo Spi Idle / I²C Comunicação ativada; 0: SPI modo de comunicação / i²c desativado)
13	SCL	Relógio em série I²C (SCL)	Relógio em série I²C (SCL)
		Relógio de porta serial spi (SPC)	Relógio de porta serial spi (SPC)
14	SDA	Dados seriais I²C (SDA)	Dados seriais I²C (SDA)
		Entrada serial de SPI (SDI)	Entrada serial de SPI (SDI)
		Saída de dados serial de interface de 3 fios (SDO)	Saída de dados serial de interface de 3 fios (SDO)

Modelos de design LSM6DS3

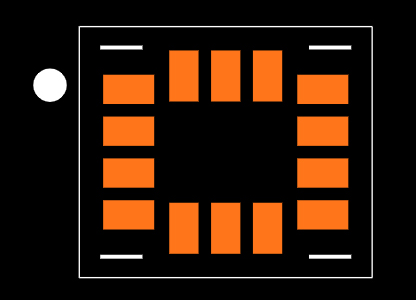

Design de pegada

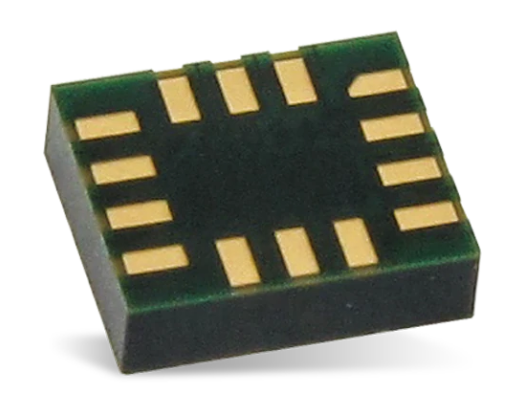

Modelo estrutural 3D

Visão geral do LSM6DS3

O LSM6DS3 é um acelerômetro e giroscópio digital 3D versáteis, apreciados por consumir apenas 1,25 mA.Sua taxa máxima de dados de saída de 1,6 kHz suporta aplicativos com requisitos precisos de movimento, apelando principalmente àqueles que procuram recursos de rastreamento meticulosos.Com seu foco de baixa potência, o dispositivo estende a longevidade da bateria e mantém a operação contínua.Esse aspecto beneficia muito dispositivos como wearables e gadgets móveis, onde você busca períodos mais longos de atividade antes de recarregar.O sensor integra a detecção avançada de movimento, elevando seu engajamento e a função geral do dispositivo.Ao operar em um modo contínuo de baixa potência, ele rastreia perfeitamente os movimentos, permitindo que aplicativos como rastreamento de fitness e reconhecimento de gestos floresçam.Isso resulta em uma compreensão mais profunda de como a tecnologia atua como um aliado na saúde pessoal e nas rotinas diárias.

Especificações técnicas

Aqui está uma tabela resumindo as especificações, atributos e parâmetros técnicos do stmicroelectronics LSM6DS3TR, juntamente com informações sobre seu status do ciclo de vida e componentes comparáveis.

Tipo	Parâmetro
Status do ciclo de vida	Ativo (último atualizado: 7 meses atrás)
Time de entrega da fábrica	16 semanas
Placar de contato	Ouro
Montar	Montagem na superfície
Tipo de montagem	Montagem na superfície
Pacote / caso	Módulo de 14-vflga
Número de pinos	14
Temperatura operacional	-40 ° C ~ 85 ° C Ta
Embalagem	Fita de corte (CT)
Série	INEMO
Código JESD-609	E4
Status da peça	Ativo
Nível de sensibilidade à umidade (MSL)	3 (168 horas)
Número de terminações	14
Código ECCN	Ear99
Código HTS	8542.39.00.01
Posição terminal	FUNDO
Forma terminal	Bunda
Número de funções	1
Tensão de fornecimento	1.8V
Tom de terminal	0,5 mm
Número da peça base	LSM6D
Tipo de saída	I2c, spi
Tensão máxima de alimentação	3.6V
Min Tensão de fornecimento	1.62V
IC analógico - outro tipo	Circuito analógico
Tipo de sensor	Acelerômetro, giroscópio, temperatura, 6 eixo
Altura	860μm
Comprimento	3mm
Largura	2,5 mm
Alcance SVHC	Sem svhc
Status do ROHS	ROHS3 compatível
Chumbo livre	Chumbo livre

Principais características do LSM6DS3

Recurso	Detalhes
Consumo de energia	0,9 Ma no modo normal combinado;1,25 mA em combinação Modo de alto desempenho até 1,6 kHz
Experiência "sempre ativa"	Baixo consumo de energia para acelerômetro e giroscópio
FIFO inteligente	Até 8 kbyte com base no conjunto de recursos
Compatibilidade do Android	Compatível com Android K e L
Correções do sensor magnético	Ferro duro e macio para sensor magnético externo Correções
Acelerômetro em escala completa	± 2/± 4/± 8/± 16 g
Giroscópio em escala completa	± 125/± 250/± 500/± 1000/± 2000 dps
Tensão de alimentação analógica	1,71 V a 3,6 V
Suprimento independente do iOS	1,62 v
Pegada	Compacto: 2,5 mm x 3 mm x 0,83 mm
Interface	SPI/I2C com a sincronização de dados do processador principal
Sensor de temperatura incorporado	Sim
Conformidade	Ecopack®, ROHS e compatível com "verde"

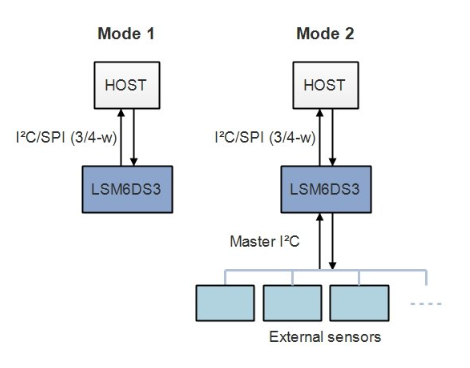

Opções de conexão para LSM6DS3

Aplicações expandidas do LSM6DS3

Pedômetros e balcões de etapas

Empregados extensivamente em pedômetros e balcões de etapas, a alta precisão do LSM6DS3 na detecção de movimento transforma o rastreamento de atividades comuns em uma exploração pessoal de insights de fitness.A contagem precisa da etapa, entrelaçada na vida cotidiana, geralmente serve como um motivador silencioso, incentivando -o a um ritmo constante em suas rotinas de exercícios.Os ajustes exatos de sensibilidade do sensor aumentam significativamente a precisão do dispositivo, fazendo com que cada etapa contasse em direção a objetivos pessoais.

Detecção de movimento e inclinação

Em jogos e realidade virtual, a detecção diferenciada de movimento e inclinação eleva a jornada do usuário.O sensor captura os movimentos mais sutis, tornando a jogabilidade imersiva e intuitiva.Além dos jogos, esses recursos também brilham na estabilização da imagem e na realidade aumentada, criando interações que ressoam com fluidez e capacidade de resposta.

Navegação interna

Em grandes edifícios, onde o GPS vacila, o LSM6DS3 oferece um companheiro de confiança para a navegação em interior.Ajuda a localizações de identificação dentro de shoppings e aeroportos movimentados, garantindo que a navegação não tenha interrupção.No varejo, essa tecnologia enriquece a jornada do cliente, fornecendo serviços baseados em localização que são precisos e gerenciáveis.

Toque em detecção

Dispositivos inteligentes modernos abraçam a detecção da torneira, refinando sua experiência através do controle intuitivo de gestos.O sensor se destaca em reconhecer padrões complexos de TAP, introduzindo inovações em suas interfaces.Você pode aproveitar esse recurso, projetando recursos de atalho que simplificam as tarefas - desde fotos de fotos até atender chamadas - com uma elegância que parece quase instintiva.

Dispositivos IoT

Nos ecossistemas da IoT, a integração do LSM6DS3 amplifica a coleta de dados e o processamento de sofisticação, impulsionando iniciativas de tecnologia inteligente.Seu papel nos sistemas de automação residencial é principalmente transformador, otimizando o consumo de energia e reforçando a segurança por meio da detecção de movimento aguçado.A análise dos padrões de movimento permite a criação de ambientes adaptativos e responsivos, permitindo que a tecnologia se misture perfeitamente com a vida doméstica.

Gerenciamento de energia para dispositivos portáteis

Os dispositivos portáteis prosperam no consumo de energia eficiente.O LSM6DS3 gerencia ativamente a energia, detectando ciclos de sono e despertar com precisão requintada, garantindo a longevidade da bateria e satisfazendo suas expectativas.Ele cultiva uma experiência perfeita para o dispositivo, onde as preocupações da bateria desaparecem em segundo plano.

Monitoramento de vibração

Em ambientes industriais, o monitoramento da vibração se torna uma prática necessária, prevendo falhas mecânicas e auxiliando cuidados preventivos.A precisão do sensor na identificação de mudanças de vibração significa que a manutenção pode ser realizada de forma proativa, minimizando o tempo de inatividade e as operações de condução em direção à eficiência de pico.

Detecção de queda livre

Laptops e smartphones equipados com detecção de queda livre ganham uma borda protetora em proteger componentes sensíveis.O LSM6DS3 discerne os eventos de queda livre rapidamente, desencadeando protocolos de proteção.Você pode desfrutar de paz de espírito, pois o risco de danos durante gotas imprevistas é minimizado, estendendo a longevidade do dispositivo.

Sensor de orientação 6D

Na robótica e nos drones, o significado da sensação de orientação 6D é incomparável - garante estabilidade e precisão da navegação.O rico fluxo de dados do LSM6DS3 aprimora os sistemas de controle, promovendo avanços na experiência robótica.Ele estabelece as bases para avanços em tecnologias robóticas sofisticadas e confiáveis.

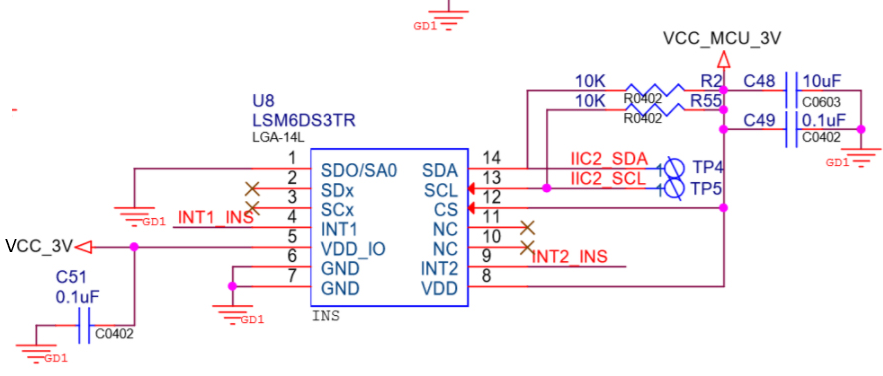

Circuito LSM6DS3

Alternativas ao sensor LSM6DS3

Papel	Comparar	Fabricantes	Categoria	Descrição
LSM6DS3TR	Parte atual	Stmicroelectronics	Sensores de aceleração	Módulo inercial INEMO Saída digital 1.8V/2.5V/3.3V 14pin Lga t/r
LSM6DS3	LSM6DS3TR vs LSM6DS3	Stmicroelectronics	Sensores de aceleração	Módulo inercial INEMO Saída digital 1.8V/2.5V/3.3V 14pin Bandeja lga
LSM303DLCTR	LSM6DS3TR vs LSM303DLCTR	Stmicroelectronics	Sensores de aceleração	IMU - Unidades de medição inercial INEMO 3D SIP Módulo 2.4V a 3,6V io 1.8V
LSM303DLC	LSM6DS3TR vs LSM303DLC	Stmicroelectronics	Sensores de aceleração	Módulo MEMS STMicroelectronics LSM303DLC, Tri-Axis Giroscópio, acelerômetro do tri-eixo, 2G, 4G, 8G, 16G, LGA, 28

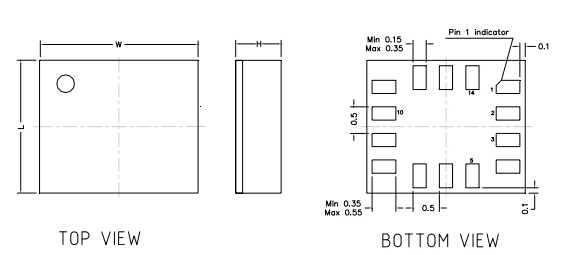

Pacote

Insights do fabricante

A Stmicroelectronics é um participante importante no setor de semicondutores, conhecido por suas soluções avançadas no campo.A empresa mostra experiência em áreas como inovação de silício, integração de sistemas e capacidades de fabricação.Esses pontos fortes o colocam na vanguarda das tecnologias modernas do sistema no chip (SOC), que são usadas para a convergência técnica atual.A STMicroelectronics é dedicada a melhorar o desempenho dos chips, reduzindo o consumo e os custos de energia.Suas iniciativas de pesquisa em andamento enfatizam a importância da miniaturização e o melhor uso de energia, atendendo às necessidades dinâmicas dos mercados emergentes.

Dominante para a evolução da tecnologia SOC, a integração eficaz do sistema é onde o stmicroelectronics realmente brilha.As colaborações com gigantes da tecnologia e instituições acadêmicas promovem a inovação, garantindo que as soluções estejam prontas para o mercado e alinhadas com as tendências do consumidor e do setor.Essa abordagem não apenas acelera o desenvolvimento, mas também mantém as ofertas de produtos relevantes.A capacidade de fabricação da Stmicroelectronics é marcada por uma escala impressionante e tecnologia avançada.A empresa investe em instalações de ponta, garantindo que os processos de produção são eficientes e adaptáveis.Sua capacidade de dimensionar rapidamente a produção para atender às necessidades do setor permite que eles permaneçam competitivos.

PDF da folha de dados

LSM6DS3TR DATHATHEETS:

LSM6DS3 DataSheet.pdf

Perguntas frequentes [FAQ]

1. Como o sensor LSM6DS3 funciona?

O LSM6DS3 utiliza um sofisticado acelerômetro e giroscópio digital 3D.Ele exibe desempenho eficiente com um consumo atual de 1,25 Ma e oferece um ODR de até 1,6 kHz.Com os modos contínuos de baixa potência, o sensor aprimora suas experiências, equilibrando a eficiência e o desempenho energéticos.Em cenários práticos, a harmonização do consumo e precisão de energia se torna principalmente relevante, especialmente na tecnologia vestível, onde a duração da bateria influencia profundamente sua satisfação.

2. Quais são as aplicações do sensor LSM6DS3?

O LSM6DS3 atende aos requisitos dos sistemas operacionais modernos, fornecendo sensores reais, virtuais e em lotes, juntamente com um buffer de 8 kbyte para manuseio de dados dinâmicos.A utilização de técnicas comprovadas de fabricação de MEMS da ST garante que acelerômetros e giroscópios confiáveis ​​sejam produzidos.Esse sensor desempenha um papel ativo nas aplicações de dispositivos móveis a soluções de IoT devido à sua robustez e baixo consumo de energia, tornando-o perfeito para uso a longo prazo.Ao integrar perfeitamente, o LSM6DS3 suporta funcionalidades inovadoras, enriquecendo sua interação e integração tecnológica na vida cotidiana.
