MPS2222A Transistor: uma visão geral completa

O MPS2222A exemplifica os recursos de um transistor NPN versátil, tornando -o um item básico em vários circuitos eletrônicos.Este artigo investiga as características do MPS2222A, explorando sua capacidade de lidar com os níveis de dissipação de energia e tensão, oferecendo uma análise abrangente de suas aplicações de dispositivos de áudio para comunicação.Também o compararemos com outros transistores, revelando suas vantagens e potenciais alternativas e discutiremos técnicas práticas de configuração para otimizar seu desempenho em diferentes configurações.

Catálogo

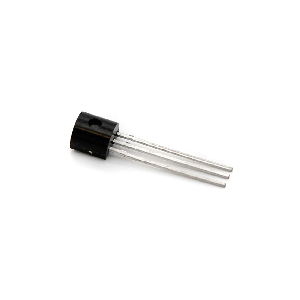

O que é o MPS2222A?

O MPS2222A é um transistor NPN, conhecido por sua versatilidade e eficiência.Seu fascínio decorre da capacidade de lidar com uma dissipação de energia de 0,625W e acomodar uma corrente de colecionador de 0,6a.Esse transistor resiste bravamente níveis substanciais de tensão: 75V entre colecionador e base, 40V entre colecionador e emissor e 6V entre emissor e base.Um aspecto a admirar é suas correntes mínimas de vazamento reverso, apenas 0,01μA para a base de coletores e emissoras, enfatizando seu design proficiente.A tensão de saturação do coletor-emissor é de 0,3V, enquanto oferece uma característica de frequência de 300 MHz e um ganho CC flexível de 100 a 300. Tais características o tornam adequado para uma gama diversificada de aplicações, como amplificadores de áudio e amplificadores de instrumentação.Seu pacote TO-92 com uma configuração de pino distinto aprimora sua utilidade para projetos específicos.

Opções substitutas

• 2SC9013

• KSC1008

• S8050

• PN2222A

• 2N4401

• 2SC945

• 2SC1008

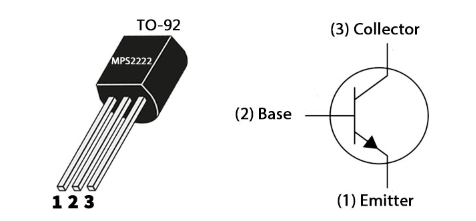

Layout de pino de MPS2222a

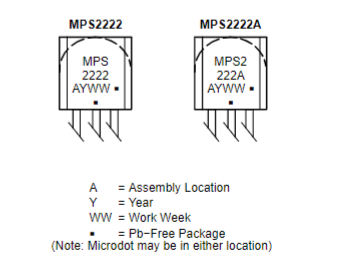

Comparação entre MPS2222 e MPS2222A

Ao explorar as distinções entre os transistores MPS2222 e MPS2222A, considere seus papéis em circuitos elétricos através de uma lente de necessidade e solução de problemas.Ambos são os transistores de junção bipolar NPN adotados por sua confiabilidade e capacidade de atender às demandas de amplificação e comutação, desempenho e praticidade.

Características elétricas

Embora os MPS2222 e MPS22222 compartilhem muitos atributos, existem diferenças sutis em seu desempenho elétrico.O MPS2222A acomoda uma corrente e tensão de colecionador um pouco mais alta, tornando -o mais adequado para cenários rigorosos que exigem resiliência e resistência, uma escolha que o desejo de firmeza sob pressão.

Pacote e design

Enciado em pacotes TO-92, ambos os transistores se destacam na compactação e facilidade de integração.Esta embalagem fala da necessidade de eficiência no espaço e no custo.O design sussurra para aqueles que se casaram com a forma de função sem problemas.

Amplificação

Esses transistores brilham em sua capacidade como amplificadores.O MPS2222A, em particular, com sua linearidade e consistência aumentadas, aumenta a clareza de boa clareza, mesmo em altos volumes, ressonando que buscam a harmonia da qualidade do som e da acessibilidade.

Comutação

Para a comutação, esses transistores são fundamentais para encontrar um equilíbrio entre o gerenciamento de energia rápido e a eficiência energética em dispositivos de computação.Sua resposta rápida sob uma variedade de condições reflete a velocidade e a conservação em uma era digital sempre exigente.

Variabilidade de temperatura

A seleção entre esses transistores envolve considerar suas respostas às mudanças de temperatura.O MPS2222A, com sua estabilidade térmica refinada, pode atrair aqueles que projetam ambientes em que a variabilidade da temperatura evoca a necessidade de garantia e adaptabilidade.

Longevidade e confiabilidade

As reflexões da indústria revelam uma inclinação para o MPS2222A em projetos que priorizam a confiabilidade a longo prazo.Essa escolha ressoa com a busca de componentes que suportam, com o peso dos desafios operacionais com uma promessa de desempenho duradouro.

MPS2222A Especificações

Atributo do produto	Valor de atributo
Fabricante	Onsemi
Pacote / caso	TO-92-3
Embalagem	Volume
Estilo de montagem	Através do buraco
Tensão de coletor- VCEO Max	40 v
VCBO de tensão base de coletor	75 v
VEBO DE TONTAGEM BASE	6 v
Tensão de saturação do coletor-emitidor	1 v
Corrente máxima do coletor CC	600 mA
PD - dissipação de energia	625 MW
Ganhe o produto de largura de banda ft	300 MHz
Temperatura operacional mínima	-55 c
Temperatura de operação máxima	+150 c
Corrente de colecionador contínuo	600 mA
Colecionador DC/ganho de base hfe min	35
Polaridade do transistor	Npn
Categoria de produto	Transistores bipolares - BJT

Recursos do MPS2222A

O MPS2222A, famoso por sua estrutura planar epitaxial, prospera nas funções de comutação e amplificação.Combina bem com a variante PNP, MPS2907A.Você pode selecionar a configuração personalizável do TO-18 ou do pacote SOT-23, conhecido como MMBT2222A.Essas opções trazem adaptabilidade a uma ampla gama de aplicações, aumentando a fluidez do design eletrônico moderno.

Construção Plana Epitaxial

Essa construção garante que o MPS2222A ofereça um desempenho estável e eficiente.Aprimorando a condutividade térmica e a uniformidade, otimiza o dispositivo para várias funções eletrônicas.Oferece desempenho confiável em condições dinâmicas, inspirando a inovação no design do circuito com saída consistente e variação mínima de resposta.

Recursos de comutação

O MPS2222A se destaca como um comutador confiável em vários aplicativos de circuito.Ele gerencia efetivamente o fluxo atual, suportando mecanismos precisos de controle na tecnologia atual.Esse design satisfaz aqueles que desejam personalizar seus circuitos, oferecendo oportunidades para ajustar a funcionalidade com os esforços mínimos de reprovação.

Potencial de amplificação

Como amplificador, o MPS2222A fornece amplificação de sinal limpa e precisa, garantindo distorção mínima.A precisão aqui é necessária para manter a clareza do sinal, geralmente levando a saídas de áudio mais claras ou leituras mais precisas de sensores.

Dispositivos complementares

A versão PNP complementar, MPS2907A, amplia a usabilidade do MPS2222A.A utilização de pares complementares em circuitos melhora a comutação e a amplificação, aproveitando as forças das configurações de NPN e PNP.Essa flexibilidade eleva a eficiência do circuito, oferecendo benefícios estratégicos em integrações complexas do sistema.

Opções de embalagem

Escolhendo entre os pacotes TO-18 e SOT-23 na implementação.A escolha afeta a dinâmica térmica e espacial, tornando o MPS2222A adequado para aplicações de alta densidade e aqueles que precisam de gerenciamento térmico.Essa flexibilidade pode refinar o desempenho e a longevidade do dispositivo em diversos ambientes eletrônicos.

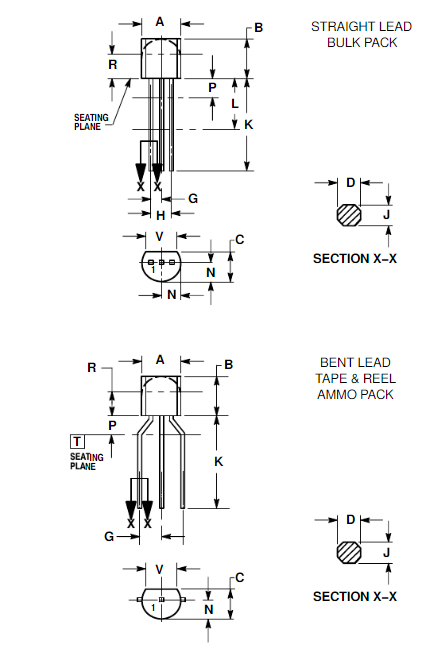

MPS2222A embalagem

Aplicações MPS2222A

Dinâmica de comutação rápida

Com seus recursos rápidos de comutação e tensão de saturação mínima, o MPS22222 lida com as tarefas de maneira adequada nas transições da fonte de alimentação, regulação motora e reatores de iluminação.Esse transistor prospera em cenários que exigem controle de tensão proficiente e transições de estado rápido, que geralmente são encontradas nos campos tecnológicos e de fabricação.

Amplificação para excitação aprimorada

Nas configurações de amplificador de vários estágios, esse transistor amplia com eficiência sinais iniciais fracos.Fatores excelentes, como amplificação de tensão e impedância, requerem atenção para alcançar a função ideal.A precisão nesses parâmetros garante aprimoramento estável do sinal, mostrando a seleção de componentes atenciosos no design.

Instrumentação de alta precisão

A compatibilidade do MPS2222A com amplificadores de instrumentação de alta precisão decorre de sua alta impedância de entrada e ruído mínimo.Seu desempenho consistente na preservação da fidelidade do sinal o torna uma escolha confiável em aplicações de medição científica e industrial, onde são procuradas precisão e uniformidade.

Estabilidade do pré -amplificador

Nos sistemas de excitadores, esse componente fornece um sinal de direção confiável para os estágios subsequentes.Garantir a entrada consistente para processamento de sinal adicional é bom para sistemas que requerem tempo exato e fluxo de sinal confiável.

Amplificação de áudio

O MPS2222A gerencia habilmente problemas de amplificação de energia de áudio, como poder, ganho, largura de banda e distorção.Adere aos princípios de estabilidade, resposta de frequência e minimização de ruído.No áudio, onde é importante valorizar a alta fidelidade e distorção reduzida, é importante uma profunda compreensão do desempenho do transistor em circuitos.

PDF da folha de dados

MPS2222A LANDAS DE DATOS:

MPS2222 (a) .pdf
