MPX5010DP: PILOUT, RECURSOS e folha de dados

O MPX5010DP é um sensor de pressão de silício de ponta amplamente utilizado em diversas aplicações.Esse sensor brilha em cenários envolvendo um microcontrolador ou microprocessador com entradas A/D, adaptando -se perfeitamente a vários requisitos do sistema.Comemorado por sua versatilidade e confiabilidade, o MPX5010DP eleva a precisão da medição de pressão em vários sistemas.À medida que nos aprofundamos em suas capacidades, exploraremos seus recursos exclusivos, aplicações extensas e a tecnologia de ponta que sustenta sua operação, tornando-o um núcleo no campo de soluções avançadas de medição de pressão.

Catálogo

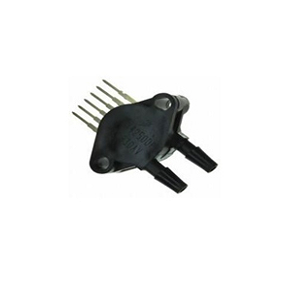

O que é o MPX5010DP?

O MPX5010DP é um sensor de pressão de silício de porta dupla, alojada em uma configuração SIP de 6 pinos.Utilizando a micromachinagem de ponta, a metalização do filme fino e as tecnologias de processamento bipolar, esse sensor garante uma saída analógica precisa diretamente proporcional à pressão aplicada.Sua porta axial foi projetada para tubos industriais, tornando-o altamente adequado para cenários que exigem precisão excepcional e desempenho robusto.

Vários componentes refletem o MPX5010DP em seus recursos.Peças como MPX5010GSX e MPX5010GP, da NXP USA Inc., exibem características idênticas.Eles incluem estilo de porta farpada, pacote de módulos de 6 sip, faixa de temperatura operacional de 40 ° C a 125 ° C e classificação de sensibilidade de 450 mV/v.

O MPX5010DP se distingue através da micromachinagem avançada e da metalização do filme fino.A precisão na medição de pressão é necessária para aplicações como dispositivos médicos e automação industrial.A sofisticada construção do sensor garante a longevidade e a estabilidade sob diversas condições, alcançando uma mistura ideal de tecnologia e utilidade prática.

O design robusto do sensor aprimora sua utilidade.A resiliência a fatores ambientais adversos garante resultados consistentes em períodos prolongados, validados por sua ampla adoção industrial.A ênfase no desempenho durável leva a manutenção mínima e confiabilidade operacional, aumentando a durabilidade e a eficiência do sistema.

Alternativas MPX5010DP

• MPX5010GSX

• MPX5010GP

• MPX5010GS

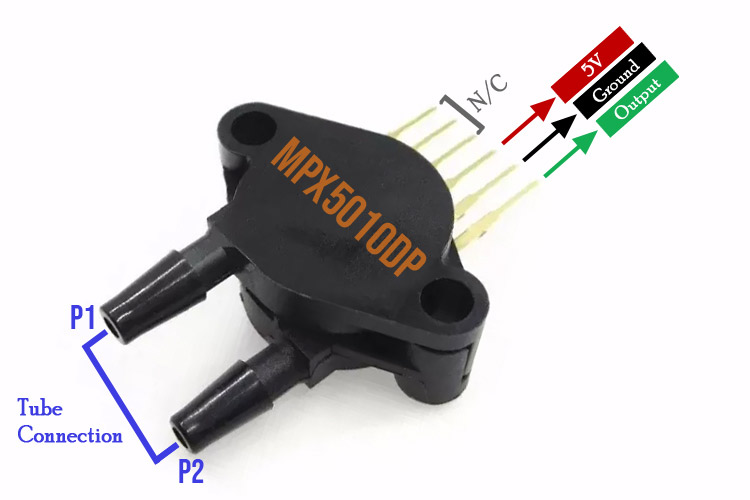

Configuração do pino MPX5010DP

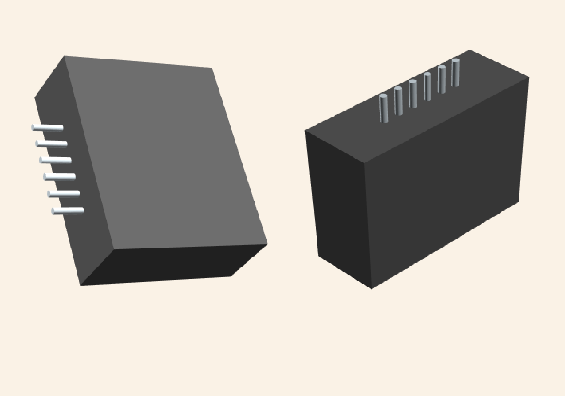

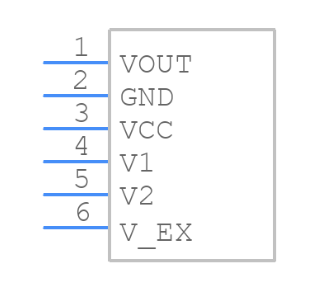

MPX5010DP Símbolos, pegadas e modelos CAD

Recursos do MPX5010DP

O MPX5010DP se destaca com vários recursos que o renderizam um componente confiável em diversas aplicações.Mantém uma margem de erro máxima de 5% em uma faixa de temperatura de 0 ° a 85 ° C, garantindo precisão e confiabilidade em condições que demoram a precisão.Sua compatibilidade com sistemas baseados em microprocessador ou microcontrolador permite integração perfeita em designs eletrônicos complexos, aumentando a versatilidade e a eficiência gerais.

Resiliência de temperatura e durabilidade

O dispositivo foi projetado para ser compensado por temperatura de -40 ° C a +125 ° C, garantindo desempenho consistente em uma ampla faixa de temperatura.Isso é altamente benéfico em ambientes em que as temperaturas flutuantes podem comprometer a eficácia dos componentes.Seu pacote de montagem de superfície e epóxi durável e PPS (sulfeto de polifenileno) contribuem para sua robustez, tornando-o adequado para exigir aplicações industriais e automotivas.

Tecnologia avançada de sensores

Os frases de tensão de tensão de cisalhamento de silício patenteados incorporados no dispositivo exemplificam uma abordagem sofisticada para a medição de pressão.Esses medidores fornecem alta precisão e repetibilidade, aumentando o desempenho confiável do MPX5010DP.Essa tecnologia avançada é vantajosa em cenários em que é necessário um monitoramento meticuloso de pressão, como em sistemas de gerenciamento de motores automotivos e equipamentos industriais.

Configurações versáteis

O MPX5010DP está disponível nos tipos diferenciais e de medidor, oferecendo flexibilidade para várias necessidades de aplicativos.O tipo diferencial, ideal para sistemas que requerem medição precisa das diferenças de pressão.Tipo de medidor, adequado para aplicações que precisam de medição de pressão absoluta.Além disso, a escolha entre configurações de orifício por orifício ou superfície aumenta sua adaptabilidade, atendendo a diferentes preferências de projeto e processos de fabricação.

MPX5010DP Especificações

Tipo	Parâmetro
Time de entrega da fábrica	12 semanas
Pacote / caso	Módulo de 6 sip
Montagem na superfície	NÃO
Recurso de montagem	Através do suporte do orifício
Temperatura operacional	-40 ° C ~ 125 ° C.
Série	MPX5010
Publicado	1998
Status da peça	Ativo
Nível de sensibilidade à umidade	Não aplicável
Código ECCN	Ear99
Aplicações	Montagem da placa
Código HTS	8542.39.00.01
Tensão - suprimento	4.75V ~ 5,25V
Saída	0,2 V ~ 4,7 V
Estilo de terminação	PC PIN
Comprimento ou diâmetro do corpo	29.46mm
Largura corporal	10,67 mm
Tipo de saída	Tensão analógica
Precisão	± 5%
Tempo de resposta	1000 µs
Pressão operacional	1.45psi (10kpa)
Tipo de pressão	Diferencial
Estilo de porta	Farpado
Tamanho da porta	Masculino - 0,19 tubo de 4,93 mm dual
Linearidade	5%
Pressão máxima	5.8psi (40kpa)
Tipo de sensores/transdutores	Sensor de pressão, piezoresistivo
Habitação	PLÁSTICO
Faixa de pressão-max	1.45 psi
Offset-nom	0,20V
Características	Temperatura compensada
Sensibilidade (MV/V)	450 MV/V.
Altura do corpo	28,7 mm
Status do ROHS	ROHS3 compatível

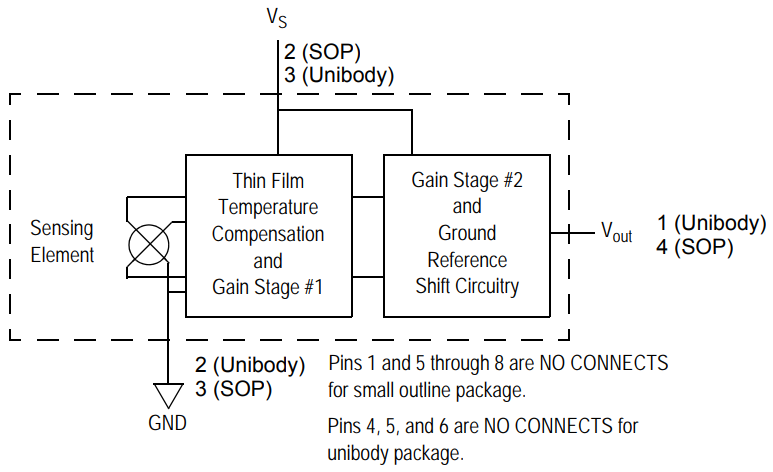

Diagrama de blocos MPX5010DP

Aplicações do MPX5010DP

Camas de hospital

O MPX5010DP ganhou tração em leitos hospitalares devido à sua precisão no monitoramento da posição do paciente e da inflação do colchão.O posicionamento adequado do paciente e o apoio apropriado ao colchão na prevenção de escaras e no aumento do conforto.Esse sensor capacita os prestadores de serviços de saúde a fazer ajustes orientados a dados, garantindo atendimento superior.Tradicionalmente, as avaliações manuais eram a norma, mas a integração do sensor revolucionou a precisão e melhorou os resultados dos pacientes.

Sistemas respiratórios

Os ventiladores dependem de medições precisas de pressão para fornecer fluxo de ar ideal e garantir a segurança do paciente.A precisão do sensor permite o suporte respiratório de ajuste fino, o que é ótimo em unidades de terapia intensiva.

Sistemas HVAC

O MPX5010DP se destaca nos sistemas HVAC, monitorando e regulando a pressão do ar.As medições precisas de pressão garantem operação eficiente, resultando em economia de energia e desempenho aprimorado do sistema.Esse sensor contribui para soluções de controle climático confiáveis ​​e econômicas.

Controle de processo

O sensor também é parte integrante de vários aplicativos de controle de processo, como monitoramento de taxas de fluxo de fluidos, detectar vazamentos e garantir a integridade dos sistemas de tubulação.Essas funções mantêm processos consistentes, melhorando a segurança e a produtividade em ambientes de fabricação.

Aparelhos domésticos

Em ambientes domésticos, como máquinas de lavar, o MPX5010DP se destaca na medição dos níveis de água com precisão.A detecção precisa de água otimiza o uso da água, conservando recursos e manutenção da eficiência do aparelho.Isso leva ao desempenho superior de lavagem e à longevidade do aparelho prolongado.

Microprocessadores e microcontroladores

O MPX5010DP mostra alta compatibilidade com sistemas com base em microprocessadores e microcontroladores.Essa integração permite a criação de sistemas inteligentes capazes de monitoramento e ajustes de parâmetros.Por exemplo, sistemas inteligentes de gerenciamento de água em máquinas de lavar otimizam o uso de água com base no tamanho da carga e no tipo de tecido devido a essa integração.

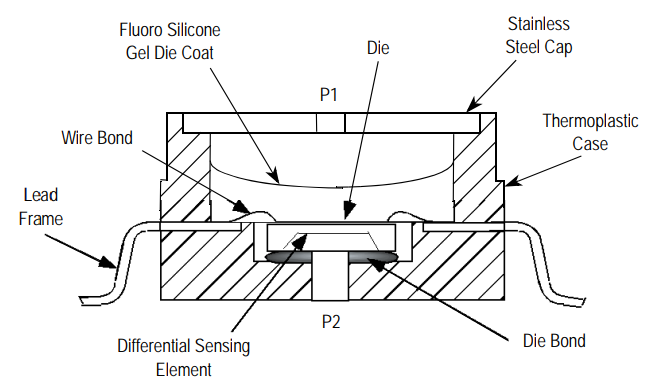

Embalagem de MPX5010DP

Fabricante do MPX5010DP

Os semicondutores do NXP oferecem soluções de conectividade segura amplas adaptadas para aplicações incorporadas.A paixão da empresa pela inovação é abundantemente clara em seu trabalho pioneiro em veículos conectados seguros, segurança abrangente, soluções de privacidade e tecnologias conectadas inteligentes.Os semicondutores do NXP lidera a carga no desenvolvimento de tecnologias avançadas para proteger veículos conectados.Os avanços contínuos da NXP exemplificam um modelo de tecnologia segura e de vanguarda para aplicativos incorporados modernos.

PDF da folha de dados

MPX5010DP DATHEETS:

Titulares de bateria cilíndrica.pdf

2.73khz.pdf

NXP USA Inc Reach.pdf

NXP USA INC ROHS CERT.PDF

Perguntas frequentes [FAQ]

1. Quais são as aplicações práticas do MPX5010DP?

O MPX5010DP encontra o uso nos domínios médicos, industriais e de consumo.Nos leitos hospitalares, medições precisas de pressão aumentam a segurança e o conforto do paciente.A precisão do sensor nos sistemas respiratórios ajuda no monitoramento e regulamentação do fluxo de ar, para tratamentos médicos e atendimento ao paciente.Os sistemas HVAC se beneficiam, otimizando o controle da pressão do ar, levando a uma melhor eficiência energética e a qualidade do ar interno.Na fabricação, a manutenção de níveis de pressão específicos é boa para a qualidade e a segurança do produto.Muitos veículos utilizam o sensor para monitorar e controlar a pressão dos pneus, aumentando a segurança nas estradas.

2. O suporte técnico está disponível para MPX5010DP?

Sim, o suporte técnico extenso é acessível para o MPX5010DP.Informações detalhadas da informação Ajuda na integração correta do sensor.As notas de aplicação fornecem insights e cenários de casos de uso, facilitando a utilização ideal.A disponibilidade dos detalhes de substituição garante confiabilidade nos aplicativos.Documentos de suporte, incluindo folhas de dados, manuais e esquemas, fornecem especificações e orientações técnicas completas.Referências cruzadas expandem as opções de compatibilidade, simplificando a integração com outros componentes.
