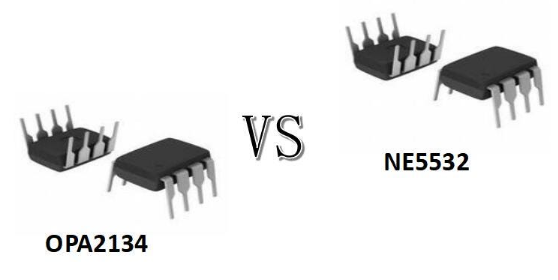

Showdown de desempenho: OPA2134 vs NE5532 - Recursos e aplicações comparados

Quando se trata de amplificadores operacionais usados ​​em aplicativos de áudio, o OPA2134 e o NE5532 se destacam por suas capacidades distintas.O OPA2134 é reverenciado por seu desempenho de alta fidelidade, oferecendo baixa distorção e clareza sonora excepcional.Por outro lado, o NE5532 oferece desempenho confiável com baixo ruído e alta unidade de saída, freqüentemente encontrada em projetos de áudio comercial e DIY.Neste artigo, exploraremos os recursos exclusivos, traços de desempenho e aplicações práticas desses dois amplificadores operacionais, ajudando você a fazer uma escolha informada com base nas suas necessidades de áudio.

Catálogo

Visão geral do OPA2134

OPA2134 Representa um amplificador operacional de alta fidelidade e baixa distorção cuidadosamente criado para aplicações de áudio superiores.Este dispositivo apresenta um estágio de entrada de FET genuíno que garante qualidade de som excepcional e resposta rápida, tornando-o altamente adequado para sistemas de áudio de ponta.A unidade de saída robusta do OP-AMP e o notável desempenho do DC o tornam adaptável em uma variedade de aplicações exigentes.Seu design inclui um amplo balanço de saída que se aproxima de 1V do trilho de suprimento, fornecendo amplo espaço necessário para vários circuitos de áudio.

O OPA2134 oferece variações únicas, duplas e quadras de canais, com opções para pacotes de imersão e montagem de superfície.Essa flexibilidade expande sua usabilidade em diferentes requisitos e restrições de design.Funciona efetivamente em uma ampla faixa de temperatura de -40 ° C a 85 ° C, garantindo a confiabilidade em diversas condições ambientais.Além disso, ele suporta modelos de macro de especiarias, facilitando a análise e otimização detalhadas do projeto por meio da simulação.

A integração de um estágio de entrada do FET genuíno é usado, pois aprimora a capacidade do OP-AMP de lidar com sinais de áudio com alta fidelidade.A resposta rápida deste estágio é útil para minimizar a distorção e preservar a integridade dos sinais de áudio originais.

NE5532 amplificador operacional

O NE5532 A série de amplificadores operacionais oferece desempenho superior, marcado por suas características excepcionais de CC e CA.Esta série é notável por seus baixos níveis de ruído, capacidade substancial da unidade de saída e linearidade de ganho impressionante.Além disso, o produto oferece uma ampla largura de banda de giro de saída, distorção mínima e taxas altas, aumentando sua funcionalidade robusta.A inclusão de diodos de proteção de entrada e proteção de curto-circuito de saída garante ainda a confiabilidade.Além disso, é calibrado internamente para operações de ganho de unidade, estabelecendo um alto padrão em termos de limites de tensão de ruído de entrada.

A série NE5532 é identificada por vários indicadores de desempenho substanciais.Seus baixos níveis de ruído são usados ​​na manutenção da integridade do sinal, principalmente na amplificação de áudio e no processamento de sinais.A linearidade de ganho do NE5532 garante amplificação consistente em diferentes níveis de entrada, dinâmica para processamento preciso de sinal.Esse recurso é emparelhado com uma largura de banda de giro máxima de saída que suporta uma ampla gama de frequências sem degradação do sinal.Essa combinação é benéfica em intrincados sistemas de áudio e comunicação, onde a clareza e a fidelidade são necessárias.

O design do NE5532 atinge a distorção mínima, útil para manter a integridade de sinais amplificados.Taxas altas do SLAW permitem respostas rápidas a alterações no sinal de entrada, necessário na conversão analógica em digital de alta velocidade e em outras aplicações dinâmicas.O equilíbrio de baixa distorção e altas taxas de rabisco de posição posiciona o NE5532 como uma opção ideal para aplicações de precisão e alta velocidade.O NE5532 incorpora diodos de proteção de entrada e proteção de curto-circuito de saída, garantindo resiliência em vários cenários de aplicação.Diodos de proteção de entrada protegem o circuito interno de picos de tensão ou descarga eletrostática.A proteção de curto-circuito de saída ajuda a manter a operação do amplificador em condições adversas, como curtos circuitos acidentais, estendendo assim a vida útil do dispositivo.

Comparação de desempenho: OPA2134 vs NE5532

Um exame detalhado das OPA2134 e NE5532 revela seus pontos fortes exclusivos para várias aplicações de áudio.

Ruído e distorção

O OPA2134 é distinguido por seus níveis notavelmente baixos de ruído e distorção.Isso o torna altamente preferido em sistemas de áudio de ponta e equipamentos de nível profissional.Por meio de circuitos internos cuidadosamente planejados, minimiza a interferência indesejada, garantindo clareza de áudio.Nas aplicações reais, isso se traduz em um som mais puro e transparente-apreciado com estúdios de gravação, sistemas de reprodução de alta fidelidade e outras configurações em que a qualidade do áudio intocada é acalmada.Muitas vezes, você pode selecionar o OPA2134 para cenários de escuta sérios, onde a captura e a reprodução dos melhores detalhes do som é dominante.

Custo e uso diário

Por outro lado, o NE5532 serve como uma opção econômica com desempenho adequado para tarefas diárias de áudio.Embora suas métricas de ruído e distorção possam não corresponder ao OPA2134, ele fornece funcionalidade robusta adequada para aplicativos de rotina.O NE5532 é frequentemente encontrado em dispositivos de áudio de consumo, projetos educacionais e projetos de áudio de bricolage com base no orçamento.Sua acessibilidade e disponibilidade pronta tornam -a uma excelente opção para os novos em eletrônicos de áudio, permitindo experimentação e aprendizado sem risco financeiro substancial.

Equilibrando desempenho e custo

Ambos os amplificadores operacionais são criados para excelente desempenho de áudio, com a seleção impulsionada por requisitos específicos de circuito e o trade-off desejado entre desempenho e custo.Você deve avaliar a importância da tarefa de áudio e do ambiente em que o amplificador operacional será usado.A precisão profissional ou audiófila pode orientá-lo para o OPA2134, enquanto as necessidades práticas de áudio diário podem achar o NE5532 mais apropriado.

Integração em sistemas de áudio

Ao escolher entre o OPA2134 e o NE5532, considere os componentes circundantes e a aplicação pretendida.Para sistemas de ponta em que a precisão de cada componente é usada, o OPA2134 pode aumentar bastante a qualidade geral do som.Nos sistemas de áudio de uso geral que não exigem níveis de ruído ultra-baixo, o NE5532 oferece uma alternativa confiável e econômica.

OPA2134 e NE5532 Comparação de características

• OPA2134 distingue sua taxa de distorção ultra baixa de 0,00008%, garantindo alta fidelidade em aplicações de áudio.Seus baixos níveis de ruído a 8 nV/√Hz o tornam adequado para equipamentos de áudio sensíveis, onde a clareza é dominante.Notavelmente, sua entrada FET possui uma corrente de polarização de apenas 5Pa, reduzindo a carga nos circuitos anteriores.A taxa alta de 20 V/μs permite a reprodução precisa de alterações rápidas de sinal, enquanto sua largura de banda de 8 MHz suporta uma ampla gama de frequências sem degradação do sinal.Apresentando um alto ganho de malha aberta de 120 dB a 600 Ω, ele fornece amplificação robusta, mesmo em baixos níveis de entrada.Sua tensão de alimentação versátil varia de ± 2,5V a ± 18V, tornando -o adaptável a vários requisitos de circuito.Disponível em configurações únicas, duplas e quad, oferece opções de integração flexíveis para diferentes necessidades de design.

• NE5532 se destaca com uma pequena largura de banda de sinal de 10 MHz, adequada para aplicações que exigem resposta de alta frequência.Sua capacidade de acionamento de alta saída, capaz de acionar 600 Ω, a 10V RMS, o torna ideal para situações que exigem uma forte saída de sinal.

Uma tensão de ruído de entrada de 5 nV/√Hz garante a eficiência no manuseio de requisitos de baixo ruído.O NE5532 possui um alto ganho de tensão CC de 50.000 e um ganho impressionante de voltagem de 2.200 a 10 kHz, enfatizando sua proficiência em amplificação.Sua largura de banda de potência de 140 kHz e uma taxa de giro de 9 V/μs suportam processamento de sinal dinâmico.A ampla tensão de alimentação varia de 3V a 20V fornece flexibilidade em vários ambientes de energia, e a compensação de ganho de unidade aumenta sua utilidade em projetos que requerem ganho estável em diferentes aplicações.

Comparação de dados: OPA2134 vs NE5532

Especificação	OPA2134	NE5532
Embalagem	Tubo	8-DIP
Fornecer Tensão	15V	15V
Operação Corrente de fornecimento	4mA	8Ma
Matar Avaliar	20V/μs	9V/μs
Saída Atual por canal	35mA	38mA
Operação Temperatura	-40 ° C. ~ 85 ° C.	0 ° C. ~ 70 ° C.

Aplicações para OPA2134 e NE5532

OPA2134

O OPA2134 se presta admirável a sistemas profissionais de áudio e música devido ao seu comportamento de baixo ruído e unidade de saída robusta.Dentro desses sistemas, ele tem um desempenho excepcionalmente bem em drivers e receptores de linha, garantindo uma transmissão de sinal confiável e clara.Seu escopo se estende ainda mais ao áudio multimídia, onde precisão e transparência estão ativas.Em filtros e pré -amplificadores ativos, a característica distinta da OPA2134 de baixa distorção total de harmônicas se destaca, preservando a pureza do processamento de sinal.Integradores e redes de crossover se beneficiam muito desse amplificador operacional, pois oferece consistentemente alta fidelidade - uma característica principal dos sistemas de áudio bem -sucedidos.

Exemplos do campo ilustram como componentes de precisão como OPA2134 fazem a diferença.Muitas vezes, você pode escolhê -lo para gravar equipamentos e reforço de som ao vivo, onde a precisão e o ruído mínimo ditam o sucesso.Seu papel é principalmente impactante, elevando a qualidade tonal e reduz os artefatos indesejados.O design de equipamentos de áudio reafirma continuamente o papel do OPA2134 na manutenção da integridade de som em vários aplicativos.

NE5532

O NE5532 vê o uso generalizado em receptores audiovisuais (AV) devido ao seu baixo ruído e potência de saída, o que aumenta significativamente a clareza e a qualidade de boa qualidade.PCs e netbooks incorporados se beneficiam de sua integração, oferecendo recursos aprimorados de processamento de áudio graves para dispositivos compactos e complexos.O papel do NE5532 nas plataformas de transmissão de vídeo e em DVD players/gravadores é excepcional devido ao seu manuseio contínuo de sinais de áudio e vídeo de alto desempenho.Nos sistemas de transcodificadores de vídeo multicanal e mixers de áudio profissional, o NE5532 se apresenta com alta velocidade e baixa distorção.

OPA2134 vs NE5532: O que os diferencia?

Desempenho de ruído e fidelidade sonora

O OPA2134 geralmente se destaca no desempenho do ruído, uma vantagem notável em ambientes de áudio de alto ganho, onde a integridade sonora é dinâmica.O perfil de baixo ruído do OPA2134 minimiza artefatos de áudio indesejados, buscando uma experiência de som mais pura.Além disso, seus níveis de distorção mais baixos permitem a reprodução de áudio mais clara e precisa, que é útil em aplicações de alta fidelidade, onde todos os detalhes são importantes.No mundo da fabricação de áudio, essas qualidades do OPA2134 aprimoram sua experiência de audição, reduzindo as impurezas técnicas no sinal de áudio, permitindo que a emoção na música apareça de maneira mais vividamente.

Largura de banda e taxa de gabarito

Possuindo uma largura de banda mais ampla e uma taxa mais rápida, o OPA2134 aumenta a velocidade do sinal, tornando-o mais hábil para tarefas de áudio de alta velocidade.Esse recurso é especialmente útil em configurações profissionais de áudio, onde o processamento rápido de sinal é uma norma.A taxa mais alta do amplificador permite replicar fielmente os sinais de áudio de mudança rápida, sem distorção, preservando a qualidade autêntica do som.Por exemplo, em sistemas de reforço de som ao vivo, a capacidade do OPA2134 de lidar com transientes rápidos resulta com eficiência em áudio que parece mais dinâmico e realista, aumentando a imersão da experiência auditiva.

Considerações de custo

Embora o OPA2134 geralmente exija um preço mais alto, seus recursos aprimorados de desempenho justificam o custo do equipamento de áudio profissional, onde a qualidade de áudio superior é solicitada.Seu uso em equipamentos de áudio e estúdios de gravação de ponta enfatiza a ênfase no desempenho das despesas.A escolha de investir no OPA2134 surge frequentemente da exigência de um profissional para a qualidade do som de primeira linha que se alinha aos altos padrões de ambientes de escuta sérios.Esse investimento geralmente reflete o compromisso de alcançar o máximo em fidelidade e confiabilidade de áudio.

Faixa de tensão de fornecimento e corrente de polarização

Em contraste, o NE5532 apresenta uma faixa de tensão de alimentação mais ampla, vantajosa em vários cenários de energia, permitindo aplicações mais versáteis em diferentes dispositivos de áudio.No entanto, sua corrente mais alta de viés de entrada pode introduzir pequenos erros em contextos específicos, exigindo considerações cuidadosas do design para mitigar possíveis efeitos adversos.Praticamente, isso implica que, embora o NE5532 ofereça adaptabilidade, exige uma abordagem de design atenciosa para garantir o desempenho máximo.Esse requisito para planejamento meticuloso no design do circuito pode atrair aqueles que apreciam o desafio de otimizar parâmetros técnicos para obter melhores resultados.

Conclusão

Em conclusão, os amplificadores OPA2134 e NE5532 atendem a papéis distintos em aplicações de áudio, cada uma se destacando em áreas específicas.O OPA2134, com seu baixo ruído, distorção mínima e largura de banda estendida, é ideal para sistemas de áudio de alta fidelidade, onde a qualidade do som superior é uma obrigação.Por outro lado, o NE5532 fornece uma alternativa econômica, oferecendo desempenho confiável nos circuitos de áudio de uso geral.A escolha entre os dois depende dos requisitos do projeto-enquanto as configurações audiófilas favorecem o OPA2134 por sua qualidade de áudio de primeira linha, a acessibilidade do NE5532 o torna popular em aplicações sensíveis ao custo.Ambos os amplificadores operacionais são necessários em seus respectivos nichos, e a compreensão de suas diferenças ajuda a equilibrar o desempenho e o custo para otimizar os projetos de áudio de maneira eficaz.

Perguntas frequentes [FAQ]

1. Qual é o OPA2134?

O OPA2134, criado pela Texas Instruments, é comemorado por oferecer qualidade e versatilidade do som de alto nível.Seu desempenho superior recebeu admiração ao aumentar sua presença em aplicações de alta fidelidade.

2. Quais são os principais recursos do OPA2134?

O OPA2134 é definido por ruído ultra-baixo, distorção mínima, taxa de altura, largura de banda larga e reprodução de sinal exemplar.Esses atributos o tornam uma excelente opção para atividades de áudio sofisticadas, proporcionando clareza e precisão.

3. Qual é o NE5532 OP-AMP?

O NE5532 é um amplificador operacional duplo, aclamado por sua flexibilidade e uso extensivo em aplicativos de áudio.Conhecida por seu perfil de baixo ruído, taxa de alta tensão e ganho substancial de circuito aberto, ele se integra sem esforço a vários projetos de áudio, desde eletrônicos de consumo a aprimoramentos de áudio de bricolage.

4. Quais são as características centrais do NE5532?

Os recursos notáveis ​​do NE5532 incluem uma figura de baixo ruído de cerca de 5 nV/√Hz, uma taxa alta de 9 V/μs, alta impedância de entrada e uma largura de banda larga superior a 10 MHz.Essas características aumentam coletivamente sua capacidade de aprimoramento de áudio de qualidade com distorção mínima.

5. Quais são os principais contrastes entre o OPA2134 e o NE5532?

Ambos os amplificadores operacionais são estimados em circuitos de áudio.O OPA2134 oferece menor ruído e distorção, largura de banda mais ampla e processamento de sinal mais rápido.Por outro lado, o NE5532 fornece uma solução econômica com desempenho confiável para aplicações gerais de áudio, equilibrando a acessibilidade e a qualidade.

6. Qual amplificador operacional é melhor para aplicativos de áudio?

Escolher o amplificador operacional certo para aplicativos de áudio depende das necessidades e restrições específicas do projeto.O OPA2134 é frequentemente selecionado para sistemas de som profissionais e equipamentos de grau audiófilo devido ao seu desempenho excepcional.Por outro lado, o NE5532 é preferido por sua confiabilidade e eficiência, tornando-o adequado para projetos de áudio geral e configurações de bricolage.É aconselhável considerar as demandas do aplicativo ao decidir sobre um amplificador operacional.

7. Onde posso comprar os amplificadores OPA2134 e NE5532?

Os amplificadores OPA2134 e NE5532 estão disponíveis em várias fontes, incluindo distribuidores de componentes eletrônicos, mercados on-line e fornecedores de equipamentos profissionais de áudio.Eles vêm em pacotes de montagem de orifício e superfície, garantindo fácil integração em diferentes designs eletrônicos.Popular entre os principais distribuidores, eles são acessíveis para entusiastas de bricolage em pequena escala e projetos profissionais em larga escala.
