Compreendendo o TPS54331DR: recursos, aplicativos e configuração

O TPS54331DR é um conversor flexível de buck feito para controlar efetivamente a potência.Ele pode gerenciar tensões de entrada de até 28V e fornecer correntes de saída de até 3a.Este artigo analisa seus principais recursos, ampla gama de usos e detalhes práticos de configuração.

Catálogo

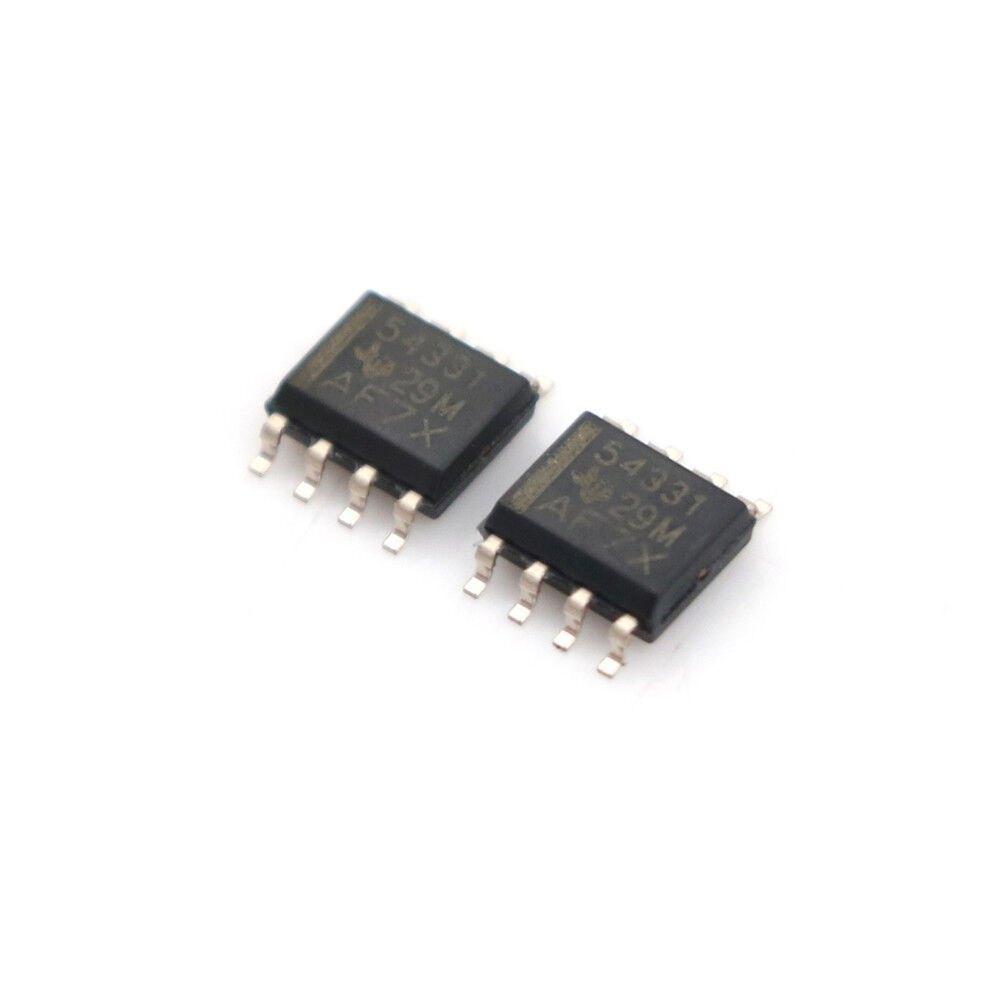

Introdução ao TPS54331DR

O TPS54331DR é um conversor reduzido (buck) com um limite de entrada de tensão de 28V e uma capacidade de saída de 3A.Possui um MOSFET de baixo lateral RDS (ON) e alterna automaticamente para um modo ecológico durante cargas leves para melhorar a eficiência.Em aplicações movidas a bateria, sua corrente de desligamento 1 µA é particularmente útil.Ele usa o controle do modo de corrente com compensação interna da inclinação, facilitando a remuneração externa e reduzindo o número de peças extras necessárias.Ele também funciona com capacitores de saída de cerâmica.Um divisor de resistor pode ajustar a histerese de bloqueio de subtensão de entrada.A proteção transitória de sobretensão interna impede picos de tensão durante a inicialização ou mudanças repentinas na energia.Como resultado, o TPS54331DR é frequentemente usado em áreas como gerenciamento de energia, iluminação LED, automação industrial e carregadores de veículos elétricos.

Principais recursos do TPS54331DR

O TPS54331DR é um dispositivo flexível usado em muitos sistemas eletrônicos diferentes.Seu modo ecológico ajuda a salvar a duração da bateria em dispositivos portáteis, melhorando a eficiência durante o uso de baixa potência.O sistema de controle que ele usa facilita o processo de design, reduzindo o número de componentes que os engenheiros precisam adicionar, ajudando a acelerar o desenvolvimento de projetos.

O TPS54331DR trabalha com capacitores de cerâmica, conhecidos por serem estáveis ​​e confiáveis, mesmo quando as temperaturas e frequências mudam.Esse recurso faz com que o dispositivo se ajuste a uma ampla gama de configurações.Ele também protege contra picos de tensão repentina, o que pode acontecer quando um sistema alimenta ou experimenta mudanças no uso de energia.Essa proteção é muito útil em sistemas industriais, onde o manuseio suave das mudanças de energia é importante para evitar danos.

Alternativas para TPS54331DR

Ao considerar alternativas ao TPS54331DR, você deve observar as necessidades do seu aplicativo específico.Aqui estão alguns modelos que oferecem funções semelhantes:

• TPS54331D: Muito semelhante ao TPS54331DR, com pequenas diferenças na embalagem.

• TPS54331DRG4: Vem em opções de embalagem ecológicas.

• TPS54331DG4: Recursos semelhantes, mas se concentra em diferentes características operacionais.

• TPS54331-Q1: Aprovado para uso em veículos, atendendo a padrões estritos de confiabilidade.

• TPS54331DDA: Oferece uma opção de embalagem diferente, permitindo diferentes preferências de layout.

Principais características do TPS54331DR

Lida com uma ampla gama de tensões de entrada

O TPS54331DR suporta tensões de entrada de 4,5V a 28V, tornando-o adaptável para muitos usos diferentes, de dispositivos movidos a bateria a fontes de alimentação industrial.Engenheiros como usar componentes com uma ampla faixa de entrada porque podem lidar com diferentes fontes de energia em várias condições operacionais.

Tensão de saída ajustável

Uma característica essencial do TPS54331DR é que você pode ajustar sua tensão de saída entre 0,8V e 15V.Essa flexibilidade ajuda a atender às diferentes necessidades do sistema.Técnicos e engenheiros de design valorizam isso porque lhes permite ajustar as tensões para combinar com circuitos específicos e otimizar o desempenho.

Design compacto e de economia de espaço

O tamanho pequeno do TPS54331DR o torna perfeito para aplicações onde o espaço é limitado.Sua forma compacta permite fácil uso em dispositivos portáteis e pequenos equipamentos industriais.Os engenheiros geralmente lidam com o espaço limitado da placa e componentes como este ajudam a maximizar a sala disponível.

Alta eficiência de potência

O TPS54331DR usa o controle do modo de corrente de frequência constante, atingindo até 95% de eficiência.Essa alta eficiência ajuda a reduzir a perda de energia e melhorar o desempenho do sistema.A conversão eficiente de energia é especialmente útil em aplicações como sistemas de energia renovável e dispositivos movidos a bateria, onde a energia de economia é importante.

Detalhes técnicos do TPS54331DR

Design de pacotes pequeno e eficiente

O TPS54331DR está disponível em um pequeno pacote SOIC-8, facilitando o ajuste em designs diferentes, permitindo um bom controle de calor.Isso ajuda o dispositivo a ser executado corretamente em uma variedade de ambientes, mesmo quando fica quente.

Recursos de economia de energia

Com até 95% de eficiência, o TPS54331DR economiza energia e produz menos calor, ajudando a prolongar a vida útil das peças, especialmente em dispositivos portáteis ou portátil.

Lida com alta corrente de saída

O TPS54331DR pode fornecer até 3a de corrente de saída, tornando -o adequado para uma ampla gama de projetos de energia, de máquinas industriais a eletrônicos cotidianos.

Comutação de alta frequência

O TPS54331DR trabalha com uma frequência de comutação de 500kHz, o que ajuda a reduzir o tamanho de componentes externos, como indutores e capacitores.Isso permite projetos menores, que são úteis em aplicativos com limites espaciais.

Funciona em uma ampla faixa de temperatura

O TPS54331DR funciona bem em temperaturas de -40 ° C a 125 ° C, tornando -o adequado para uma variedade de ambientes, desde sistemas automotivos a máquinas industriais.

Funciona com uma ampla gama de tensões de entrada

Ele pode lidar com uma tensão de entrada entre 4,5V e 28V, tornando-a útil em sistemas de baixa e alta tensão.

Faixa de tensão de saída ajustável

A tensão de saída pode ser ajustada de 0,8V a 22V, tornando o TPS54331DR uma opção flexível para diferentes requisitos de energia.

Usos comuns do TPS54331DR

Dispositivos de comunicação e adaptadores de energia

Nos dispositivos de comunicação, o TPS54331DR mantém a tensão estável para componentes críticos como processadores.Ele também regula a tensão nos adaptadores de energia, protegendo os dispositivos conectados de alterações repentinas de tensão.

Sistemas eletrônicos de veículos

Nos veículos, o TPS54331DR ajusta a potência de 12V das baterias de carro para a tensão adequada para unidades e sensores de controle, ajudando com a operação suave de recursos como infotainment e sistemas de assistência ao motorista.

Eficiência de sistemas incorporados

Os sistemas incorporados, como os de eletrodomésticos ou equipamentos de fábrica, se beneficiam do pequeno tamanho e eficiência de energia do TPS54331DR.Esses sistemas dependem de um bom gerenciamento de energia para funcionar bem.

Automação e uso industrial

Na automação industrial, o TPS54331DR garante uma fonte de alimentação constante para sensores e sistemas de controle, ajudando a manter a precisão e a confiabilidade em processos automatizados.

Dispositivos movidos a bateria

Para dispositivos movidos a bateria, o TPS54331DR ajuda a prolongar a duração da bateria, convertendo a energia com eficiência, beneficiando dispositivos como wearables e equipamentos médicos.

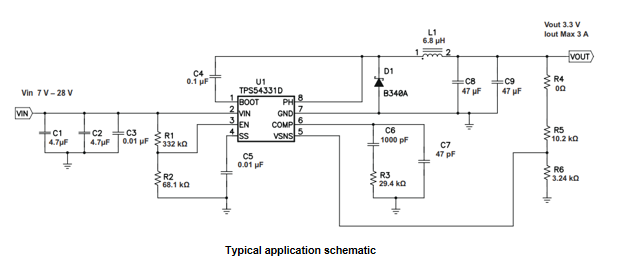

As aplicações típicas do TPS54331DR são mostradas na figura abaixo:

Configurando o recurso de início lento

Ao configurar o TPS54331DR, é importante controlar a rapidez com que a tensão aumenta durante a inicialização.Esse processo, chamado de "início lento", ajuda a evitar problemas como correntes repentinas de entrada que podem danificar o circuito.Ao escolher o capacitor certo, os engenheiros podem controlar o tempo de partida lenta e garantir um processo de energia suave.

Cálculo da fórmula

Para calcular o tempo de início lento (TSS), você pode usar esta fórmula:

Onde:

• VREF = 0,8V (a tensão de referência)

• ISS = 2µA (a corrente de partida lenta)

O tempo de início lento deve ser definido entre 1ms e 10ms para a maioria dos aplicativos.O uso de um capacitor maior que 27NF pode fazer com que o sistema funcione.

Compreendendo o layout do PIN

O TPS54331DR para de funcionar e desliga em algumas situações para mantê -lo seguro.Ele desligará se a tensão de entrada ficar muito baixa, se a tensão no pino cair abaixo de 1,25V ou se ficar muito quente e desencadear o desligamento térmico.Esses recursos de segurança ajudam a proteger o dispositivo contra danos e garantir que ele dure mais.

Considerações práticas do capacitor

O capacitor conectado ao pino SS controla como a função Start Start funciona.À medida que a corrente interna (ISS) cobra o capacitor, a tensão de saída aumenta lentamente.Você pode ajustar a rapidez com que o dispositivo é iniciado escolhendo o tamanho certo do capacitor:

• Capacitância menor: startup mais rápido.

• Capacitância maior: startup mais lento.

Mas, se você usar um capacitor maior que 27NF, isso poderá afetar a estabilidade do sistema, por isso é importante escolher o tamanho certo para suas necessidades específicas.

O dispositivo também possui um recurso de desligamento térmico que entra em ação se superaquecer.Esses recursos de segurança embutidos ajudam a proteger o dispositivo contra danos e aumentar sua vida útil.

Garantindo operação confiável

Garantir a operação confiável do TPS54331DR envolve condições de monitoramento, como tensão e temperatura de entrada.Ficar de olho nesses fatores ajuda a evitar desligamentos ou superaquecimento, o que pode levar a danos a longo prazo.Os engenheiros geralmente projetam sistemas com monitoramento de temperatura e bom gerenciamento de calor para garantir que o dispositivo tenha um bom desempenho ao longo do tempo.

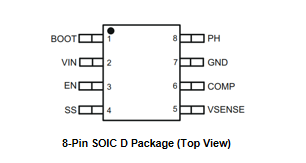

Configuração do pino do conversor TPS54331DR

O conversor TPS54331DR é embalado em um caso SOIC de 8 pinos, com cada pino desempenhando uma função específica.Compreender como cada pino funciona é essencial para a configuração do dispositivo corretamente e garantir que ele opere com eficiência.

Descrições de pinos

• PIN 1 (bota)

Este pino precisa de um capacitor de inicialização de 0,1µF entre os pinos de inicialização e pH.A tensão nesse capacitor alimenta o MOSFET de alto lado.Se a tensão cair muito baixa, o MOSFET desligará até que o capacitor seja recarregado.É importante usar um capacitor com boas características de alta frequência para manter a operação estável.

• PIN 2 (VIN)

Este é o pino de fornecimento de entrada, que aceita tensões entre 3,5V e 28V.É importante usar os capacitores de desacoplamento próximos ao pino VIN para minimizar a ondulação de tensão e garantir a tensão de entrada estável.

• PIN 3 (EN)

O pino de ativação controla se o conversor está ligado ou desligado.Se a tensão no pino cair abaixo de 1,25V, o conversor será desligado.Dois resistores podem ser usados ​​para definir um limite de bloqueio de baixo tensão, o que ajuda a impedir que o sistema funcione com uma tensão de entrada muito baixa.

• PIN 4 (SS)

Este pino controla o tempo de partida lenta através de um capacitor externo.Ajuda o sistema a ligar suavemente, aumentando gradualmente a tensão de saída.Isso impede grandes correntes de entrada, o que pode danificar o circuito.

• Pino 5 (vSense)

Este pino é usado para feedback, conectando -se à entrada invertida do amplificador de erro.Ajuda a regular a tensão de saída comparando -a com a tensão de referência.A colocação adequada deste pino é importante para evitar ruído e garantir um desempenho estável.

• Pino 6 (comp)

O pino COMP é a saída do amplificador de erro e se conecta ao comparador PWM.Os componentes usados ​​aqui controlam a compensação de frequência do sistema, que afeta a estabilidade e a resposta a alterações na carga.

• PIN 7 (GND)

Este é o pino de terra, servindo como ponto de referência para todo o circuito.Boas práticas de aterramento, como usar um plano de solo sólido, ajudam a evitar ruído e instabilidade no sistema.

• Pino 8 (pH)

Este pino se conecta à fonte do MOSFET de alto lado.O layout do pino de pH é importante para a eficiência e o controle da interferência eletromagnética.Traces de PCB amplo ajudam a gerenciar atuais e melhorar o desempenho.

Problemas comuns do TPS54331DR e como corrigi -los

Mesmo com o design adequado, os problemas podem surgir no conversor TPS54331DR.Estar ciente dos problemas comuns e como resolvê -los pode ajudar a manter uma fonte de alimentação estável e confiável.

Danos aos componentes do circuito

Peças como resistores, capacitores e transistores no circuito podem se desgastar ou falhar com o tempo, levando a falhas de energia.Inspeção regular e substituição de peças desgastadas são essenciais para prevenir o tempo de inatividade.Os engenheiros costumam agendar verificações de manutenção para identificar sinais anteriores de danos.

Superaquecimento

O superaquecimento é um problema comum que ocorre quando o calor não é gerenciado adequadamente ou quando o dispositivo está sobrecarregado.Garantir um bom resfriamento, usar dissipadores de calor e manter as cargas de energia dentro dos limites do dispositivo pode ajudar a evitar esse problema.Se o TPS54331DR ficar muito quente, poderá desligar para se proteger.

Falha nos recursos de proteção

O TPS54331DR possui proteções embutidas, como excesso de corrente, excesso de tensão e menor tensão.Se isso falhar, pode levar a danos ou operação não confiável.O teste regular desses recursos é importante para garantir que eles funcionem corretamente.

Baixa eficiência de potência

Se o sistema não estiver em execução com eficiência, pode ser devido a perdas excessivas no circuito.Isso pode ser causado por más opções de componentes ou um design incorreto no transformador ou indutor.A seleção cuidadosa de peças e o design adequado do circuito ajudam a melhorar a eficiência de energia.

Tensão de saída instável

Se a tensão de entrada ou saída flutuar, a fonte de alimentação poderá ser instável.Isso pode ser devido a um design de feedback ruim ou capacitores inadequados de desacoplamento.Os engenheiros podem estabilizar o sistema, melhorando o loop de feedback e adicionando capacitores para reduzir o ruído e a ondulação.

Perguntas frequentes [FAQ]

1. Qual é o tipo de pacote do TPS54331DR?

A1.O TPS54331DR é oferecido em um pacote SOIC (pequeno circuito integrado de contorno) de 8 pinos, um fator de forma compacto e confiável que garante a facilidade de integração em vários designs eletrônicos.

2. Que tipo de regulador é o TPS54331DR?

A2.O TPS54331DR funciona como um regulador de tensão síncrona (BUCK), fornecendo eficiência e precisão na conversão de tensões de entrada mais altas em resultados estáveis ​​mais baixos.

3. Qual é a faixa de temperatura operacional do TPS54331DR?

A4.O TPS54331DR possui uma temperatura operacional que varia de -40 ° C a 150 ° C, atendendo a ambientes severos e condições delicadas com desempenho inabalável.

4. Para que é o TPS54331DR usado?

A5.O TPS54331DR se destaca como um regulador de tensão em circuitos eletrônicos.Ele foi projetado para converter uma tensão de entrada mais alta em uma tensão de saída mais baixa regulada, mantendo a integridade e a confiabilidade dos componentes eletrônicos que ele pode.
