O que você precisa saber sobre o LED infravermelho TSAL6100?

O TSAL6100 é um poderoso diodo emissor de infravermelho usado em muitas aplicações diferentes, desde controles remotos até detectores de fumaça.Este artigo explica os principais recursos, aplicativos e responde a perguntas comuns sobre o TSAL6100, facilitando a compreensão de como funciona e onde pode ser usado.

Catálogo

Visão geral do TSAL6100

O TSAL6100 é um diodo emissor de infravermelho de alta potência projetado para aplicativos que requerem uma fonte de luz infravermelha forte e confiável.Com seus dois pinos, esse componente se destaca por sua capacidade de fornecer alta potência radiante.Feito com a tecnologia Gaalas Multi-Quantum Well (MQW), oferece excelente desempenho com um comprimento de onda de pico de 940 nm, tornando-o uma combinação perfeita para fotodetectores de silício.O ângulo do feixe do diodo é de 10 ° na metade da intensidade, garantindo que ele possa ser usado efetivamente em muitos sistemas diferentes.Esteja você trabalhando com controles remotos, contadores ópticos ou detectores de fumaça, o TSAL6100 oferece a confiabilidade e o poder necessários para realizar o trabalho.

Modelos TSAL6100 CAD

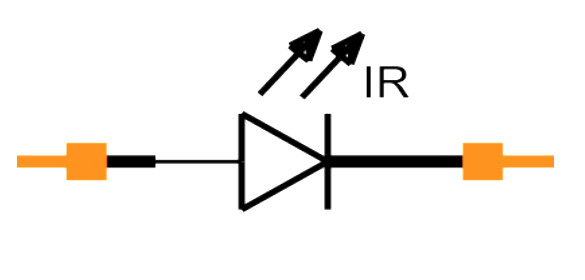

Símbolo TSAL6100

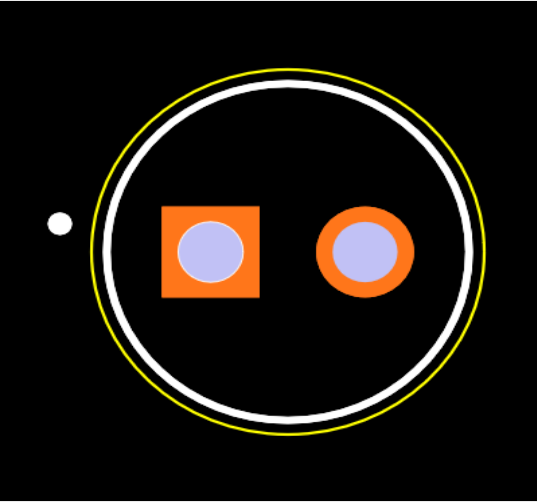

TSAL6100 PESTÃO

TSAL6100 Modelo 3D

Principais características do tsal6100

Tipo de pacote: com chumbo

O TSAL6100 vem em um pacote de chumbo, o que significa que foi projetado para facilitar a instalação em placas de orifício.Esse tipo de embalagem garante uma conexão sólida e segura, tornando -o perfeito para aplicações onde a confiabilidade e a durabilidade são importantes.

Formulário de embalagem: T-1¾

O formulário de pacote T-1¾ é um tamanho padrão para muitos componentes optoeletrônicos.Oferece um equilíbrio entre compacidade e desempenho, tornando -o adequado para vários dispositivos.O TSAL6100 se encaixa perfeitamente nesse formulário, facilitando a integração em seus designs.

Comprimento de onda de pico: λp = 940 nm

O TSAL6100 opera com um comprimento de onda de pico de 940 nm.Esse comprimento de onda específico o torna altamente compatível com fotodetectores de silício, garantindo que a luz infravermelha emitida seja facilmente detectada e usada em muitos sistemas.Esse recurso é essencial para alcançar um bom desempenho em sistemas de comunicação e outros dispositivos eletrônicos.

Alta potência radiante

Um dos recursos de destaque do TSAL6100 é sua alta potência radiante.Isso significa que ele pode emitir um forte sinal infravermelho, tornando -o ideal para sistemas que requerem uma poderosa fonte de luz.Esteja você trabalhando em um controle remoto ou em outro aplicativo de alta potência, esse recurso garante que o TSAL6100 possa oferecer um excelente desempenho.

Ângulo de meia intensidade: ϕ = ± 10 °

Com um ângulo de meia intensidade de ± 10 °, o TSAL6100 direciona sua luz infravermelha dentro de um feixe focado.Esse recurso é especialmente útil em aplicações que requerem sinais infravermelhos precisos e concentrados, como contadores ópticos e detectores de fumaça.

Baixa tensão para a frente

O TSAL6100 opera com uma baixa tensão para a frente, tornando-a eficiente em termos de energia.Esse recurso garante que o diodo exija menos energia para operar, o que é benéfico em dispositivos movidos a bateria ou em qualquer sistema em que a conservação de energia seja importante.

Adequado para operação de corrente de pulso alto

O TSAL6100 pode lidar com correntes de pulso altas sem problemas, tornando -o adequado para aplicações que requerem breve, mas poderosas rajadas de luz infravermelha.Esse recurso é particularmente útil em sistemas como unidades de controle remoto ou contadores ópticos que precisam de pulsos rápidos de energia para funcionar corretamente.

Boa correspondência espectral com fotodetectores SI

Esse recurso garante que a luz infravermelha emitida do TSAL6100 seja facilmente detectada pelos fotodetectores de silício.Quanto melhor a partida, mais eficiente o sistema funciona, o que é crucial para obter alto desempenho em sistemas de comunicação e detecção de infravermelho.

Aplicações do TSAL6100

Equipamento de comunicação

O TSAL6100 é amplamente utilizado em equipamentos de comunicação, como controles remotos e contadores ópticos.Sua alta potência radiante e ângulo preciso do feixe tornam -o a escolha ideal para transmitir sinais de infravermelho nos sistemas com fio e sem fio.Esteja você configurando uma rede de banda larga ou trabalhando com um módulo de comunicação de dados, esse componente garante desempenho confiável.

Sistemas corporativos

Nos sistemas corporativos, o TSAL6100 pode ser usado em datacenters, máquinas corporativas e projetores.Sua forte fonte de luz infravermelha é perfeita para comunicação óptica dentro desses sistemas, garantindo a transmissão de dados rápida e eficaz.

Eletrônicos pessoais

O TSAL6100 também é adequado para eletrônicos pessoais.De telefones celulares a tablets, dispositivos de jogos e sistemas de entretenimento doméstico, esse diodo infravermelho é usado em uma variedade de dispositivos.Seu tamanho compacto e alto desempenho o tornam uma opção confiável para eletrônicos de consumo, onde o desempenho e a economia de espaço são fundamentais.

Wearables (não médico)

O TSAL6100 é um ótimo ajuste para os wearables, como relógios inteligentes e rastreadores de fitness, que dependem de luz infravermelha para funções como detecção de movimento e transmissão de dados.A alta potência radiante e o ângulo preciso do diodo o tornam a melhor opção para esses dispositivos compactos.

Outras aplicações

Além do exposto, o TSAL6100 encontra uso em contadores ópticos, leitores de cartões, detectores de fumaça e muito mais.Sua versatilidade o torna adequado para uma ampla gama de aplicações em que a emissão confiável de luz infravermelha é necessária para a operação adequada.

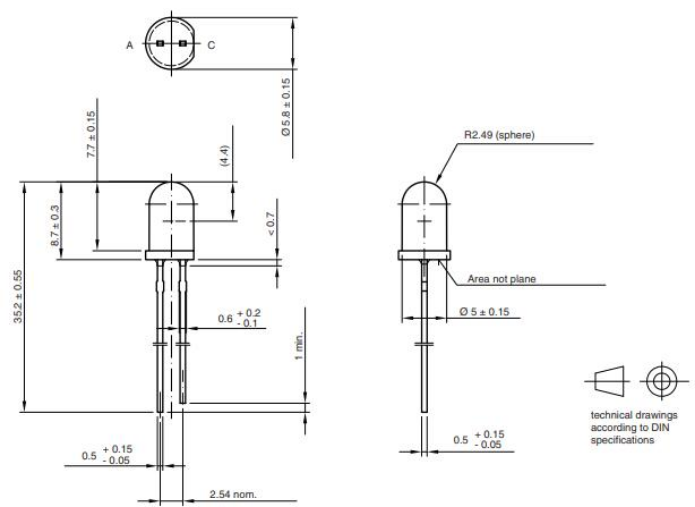

Dimensões do pacote TSAL6100

TSAL6100 Informações do fabricante

Vishay Intertechnology, a empresa por trás do TSAL6100, é um nome estabelecido no mundo dos semicondutores e componentes eletrônicos passivos.Fundada por Felix Zandman, a empresa se tornou um líder global na produção de componentes que são cruciais na alimentação de várias tecnologias.Vishay fabrica uma ampla gama de produtos, incluindo diodos, MOSFETs, optoeletrônica e muito mais, com instalações em várias regiões como Israel, Ásia, Europa e Américas.Nos últimos anos, a empresa relatou receita significativa, tornando -a um dos principais players do setor.Vishay é conhecido não apenas por seus semicondutores, mas também por seu papel na alimentação de dispositivos portáteis, infraestruturas de comunicação e circuitos de energia.Isso torna a parte TSAL6100 de uma longa linha de componentes confiáveis ​​e avançados.

Peças com especificações semelhantes ao TSAL6100

As peças à direita têm especificações semelhantes ao Vishay Tsal6100.

Parâmetro	TSAL6100	SSL-LX5093SRD/D.
Fabricante	Vishay Semiconductor Opto Division	Lumex Opto/Components Inc.
Pacote / caso	Radial, 5mm DIA (t 1 3/4)	Radial
Número de pinos	2	2
Estilo da lente	Circular, colorido	Redondo com top abobadado
Tensão para a frente	1,35 v	-
Corrente para frente	100 ma	20 MA
Corrente de teste	100 ma	-
Ângulo de visualização	20 °	60 °
Status do ROHS	ROHS3 compatível	ROHS3 compatível

PDF da folha de dados

Folha de dados TSAL6100:

Tsal6100.pdf
