CasaProdutosConectores, interconexõesConectores retangulares - cabeçalhos, pinos masculinos61302011121

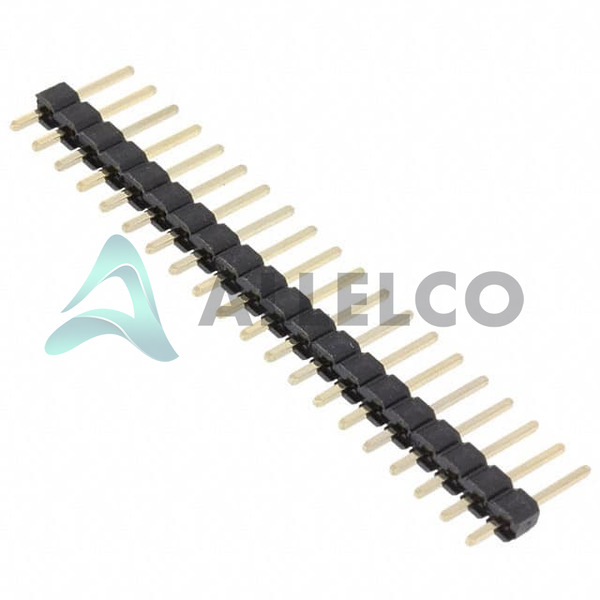

61302011121 Image
A imagem é apenas para referência. Por favor, consulte as especificações para detalhes do produto.
OPçãO EXPRESSA
Método de pagamento

61302011121 - Würth Elektronik

Fabricante Modelo do Produto
61302011121
Fabricante
AMBER Wireless GmbH (Würth Elektronik)
Allelco Modelo do Produto
32D-61302011121
Modelo ECAD
Descrição das peças
CONN HEADER VERT 20POS 2.54MM
Embalagem
Ficha de dados
Cylindrical Battery Holders.pdf
Cylindrical Battery Holders.pdf
Estado de RoHS
Nossa certificação
Disponível: 53370

Os campos necessários são indicados por um asterisco (*)
Envie o RFQ, responderemos imediatamente.

Quantidade
OPçãO EXPRESSA
Método de pagamento
Nossa certificação

Especificações

Especificações técnicas 61302011121
Würth Elektronik - 61302011121 Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao Würth Elektronik - 61302011121

Atributo do Produto Valor do Atributo
Fabricante AMBER Wireless GmbH (Würth Elektronik)
Regime de tensão 250V
terminação Solder
Estilo Board to Board or Cable
Shrouding Unshrouded
Série WR-PHD
Espaçamento entre linhas - Acoplamento -
Pitch - Mating 0.100' (2.54mm)
Pacote Bulk
Comprimento total do contato 0.454' (11.54mm)
Temperatura de operação -40°C ~ 105°C
Numero de linhas 1
Número de posições Loaded All
Número de posições 20
Tipo de montagem Through Hole
Material de flamabilidade UL94 V-0
Acoplado Stacking Heights -
Diferencial de Transmissão de Dados Polyamide (PA6T), Nylon 6T
Atributo do Produto Valor do Atributo
Altura de isolamento 0.100' (2.54mm)
Cor de isolamento Black
Proteção de entrada -
Características -
Tipo de fixação Push-Pull
Classificação atual (AMPS) 3A
Tipo de Contato Male Pin
Forma do contato Square
material de contato Copper Alloy
Comprimento do contato - Pós 0.118' (3.00mm)
Comprimento do contato - Acoplamento 0.236' (6.00mm)
Espessura de acabamento de contato - Pós -
Espessura de acabamento de contato - Acoplamento -
Concluir contato - Post -
Acabamento de contato - Acoplamento Gold
Tipo de conector Header
aplicações -

Classificações ambientais e de exportação

ATRIBUTO DESCRIçãO
Estado de RoHS
Nível de sensibilidade à umidade (MSL) 1 (Unlimited)
Status de alcance REACH Unaffected
ECCN EAR99
HTSUS 8536.69.4040

Peças com especificações semelhantes

As três partes à direita têm especificações semelhantes ao Würth Elektronik 61302011121

Atributo do Produto 61302011121 68000-202HLF 61300621121 61304011121
Modelo do Produto 61302011121 68000-202HLF 61300621121 61304011121
Fabricante Würth Elektronik Amphenol ICC (FCI) Würth Elektronik Würth Elektronik
Número de posições 20 2 6 40
Material de flamabilidade UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
Acabamento de contato - Acoplamento Gold Gold or Gold, GXT™ Gold Gold
terminação Solder Solder Solder Solder
Estilo Board to Board or Cable Board to Board Board to Board or Cable Board to Board or Cable
Série WR-PHD BERGSTIK® II WR-PHD WR-PHD
Características - - - -
Comprimento do contato - Pós 0.118' (3.00mm) 0.095' (2.41mm) 0.118' (3.00mm) 0.118" (3.00mm)
Tipo de conector Header Header Header Header
aplicações - - - -
Número de posições Loaded All All All All
Proteção de entrada - - - -
Classificação atual (AMPS) 3A 3A per Contact 3A 3A
Espaçamento entre linhas - Acoplamento - - 0.100' (2.54mm) -
Regime de tensão 250V - 250V 250V
Concluir contato - Post - - - -
Comprimento do contato - Acoplamento 0.236' (6.00mm) 0.230' (5.84mm) 0.236' (6.00mm) 0.236" (6.00mm)
Pacote Bulk Bag Bulk Bulk
Shrouding Unshrouded Unshrouded Unshrouded Unshrouded
Numero de linhas 1 1 2 1
Forma do contato Square Square Square Square
Espessura de acabamento de contato - Pós - - - -
Tipo de Contato Male Pin Male Pin Male Pin Male Pin
Cor de isolamento Black Black Black Black
Pitch - Mating 0.100' (2.54mm) 0.100' (2.54mm) 0.100' (2.54mm) 0.100" (2.54mm)
Tipo de fixação Push-Pull Push-Pull Push-Pull Push-Pull
Comprimento total do contato 0.454' (11.54mm) 0.425' (10.80mm) 0.454' (11.54mm) 0.454" (11.54mm)
Diferencial de Transmissão de Dados Polyamide (PA6T), Nylon 6T - Polyamide (PA6T), Nylon 6T Polyamide (PA6T), Nylon 6T
material de contato Copper Alloy Phosphor Bronze Copper Alloy Copper Alloy
Altura de isolamento 0.100' (2.54mm) 0.100' (2.54mm) 0.100' (2.54mm) 0.100" (2.54mm)
Acoplado Stacking Heights - - - -
Temperatura de operação -40°C ~ 105°C -65°C ~ 125°C -40°C ~ 105°C -40°C ~ 105°C
Espessura de acabamento de contato - Acoplamento - 15.0µin (0.38µm) - -
Tipo de montagem Through Hole Through Hole Through Hole Through Hole
