Especificações

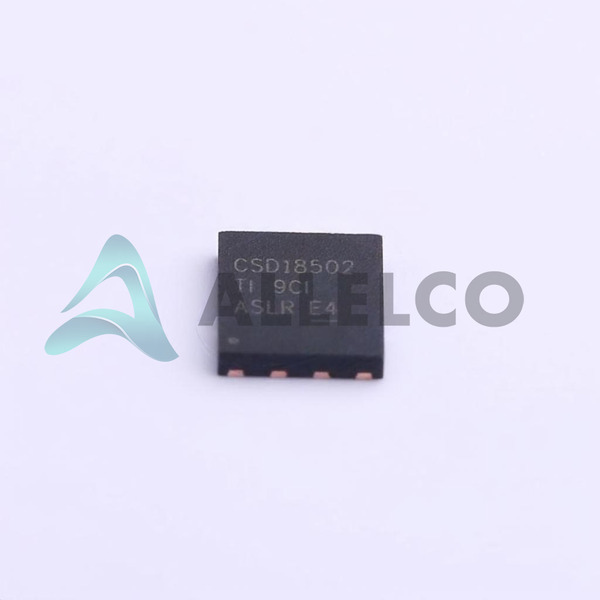

Especificações técnicas CSD18502Q5B
Texas Instruments - CSD18502Q5B Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao Texas Instruments - CSD18502Q5B
| Atributo do Produto |
Valor do Atributo
| |
| Fabricante |
Texas Instruments |
|
| VGS (th) (Max) @ Id |
2.2V @ 250µA |
|
| Vgs (Max) |
±20V |
|
| Tecnologia |
MOSFET (Metal Oxide) |
|
| Embalagem do dispositivo fornecedor |
8-VSON-CLIP (5x6) |
|
| Série |
NexFET™ |
|
| RDS ON (Max) @ Id, VGS |
2.3mOhm @ 30A, 10V |
|
| Dissipação de energia (Max) |
3.2W (Ta), 156W (Tc) |
|
| Caixa / Gabinete |
8-PowerTDFN |
|
| Pacote |
Tape & Reel (TR) |
|
| Atributo do Produto |
Valor do Atributo
| |
| Temperatura de operação |
-55°C ~ 150°C (TJ) |
|
| Tipo de montagem |
Surface Mount |
|
| Capacitância de Entrada (Ciss) (Max) @ Vds |
5070 pF @ 20 V |
|
| Carga de Porta (Qg) (Max) @ Vgs |
68 nC @ 10 V |
|
| Tipo FET |
N-Channel |
|
| Característica FET |
- |
|
| Voltagem da unidade (Rds máximo ligado, Rds mínimo ligado) |
4.5V, 10V |
|
| Escorra a tensão de fonte (Vdss) |
40 V |
|
| Corrente - Drenagem Contínua (Id) @ 25 ° C |
26A (Ta), 100A (Tc) |
|
| Número do produto base |
CSD18502 |
|
