CasaProdutosProdutos semicondutores discretosTransistores - IGBTs - SingleSTGWA75H65DFB2
STMicroelectronics

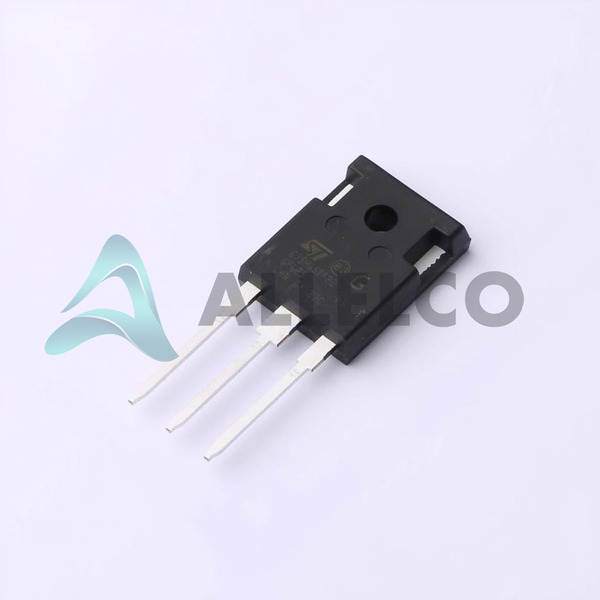

A imagem é apenas para referência. Por favor, consulte as especificações para detalhes do produto.
OPçãO EXPRESSA
Método de pagamento

STGWA75H65DFB2 - STMicroelectronics

Fabricante Modelo do Produto
STGWA75H65DFB2
Fabricante
STMicroelectronics
Allelco Modelo do Produto
32D-STGWA75H65DFB2
Modelo ECAD
Descrição das peças
TRENCH GATE FIELD-STOP, 650 V, 7
Embalagem
TO-247-3
Ficha de dados
STGWA75H65DFB2.pdf
Estado de RoHS
Nossa certificação
Disponível: 11913

Os campos necessários são indicados por um asterisco (*)
Envie o RFQ, responderemos imediatamente.

Quantidade
OPçãO EXPRESSA
Método de pagamento
Nossa certificação

Especificações

Especificações técnicas STGWA75H65DFB2
STMicroelectronics - STGWA75H65DFB2 Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao STMicroelectronics - STGWA75H65DFB2

Atributo do Produto Valor do Atributo
Fabricante STMicroelectronics
Tensão - emissor de coletor de Breakdown (Max) 650 V
Vce (on) (Max) @ VGE, Ic 2V @ 15V, 75A
Condição de teste 400V, 75A, 2.2Ohm, 15V
Td (ligar / desligar) @ 25 ° C 28ns/100ns
Alternando Energia 1.428mJ (on), 1.05mJ (off)
Embalagem do dispositivo fornecedor TO-247 Long Leads
Série HB2
Inversa de tempo de recuperação (trr) 88 ns
Power - Max 357 W
Atributo do Produto Valor do Atributo
Caixa / Gabinete TO-247-3
Pacote Tube
Temperatura de operação -55°C ~ 175°C (TJ)
Tipo de montagem Through Hole
Tipo de entrada Standard
Tipo de IGBT Trench Field Stop
portão de carga 207 nC
Atual - Collector Pulsada (ICM) 225 A
Atual - Collector (Ic) (Max) 115 A
Número do produto base STGWA75

Classificações ambientais e de exportação

ATRIBUTO DESCRIçãO
Estado de RoHS
Nível de sensibilidade à umidade (MSL) 1 (Unlimited)
Status de alcance REACH Unaffected
ECCN EAR99
HTSUS

Peças com especificações semelhantes

As três partes à direita têm especificações semelhantes ao STMicroelectronics STGWA75H65DFB2

Atributo do Produto STGWA75H65DFB2 STGWA40S120DF3 STGWT20V60DF STGWA45HF60WDI
Modelo do Produto STGWA75H65DFB2 STGWA40S120DF3 STGWT20V60DF STGWA45HF60WDI
Fabricante STMicroelectronics STMicroelectronics NXP Semiconductors STMicroelectronics
Tipo de IGBT Trench Field Stop Trench Field Stop Trench Field Stop -
Tensão - emissor de coletor de Breakdown (Max) 650 V 1200 V 600 V 600 V
portão de carga 207 nC 129 nC 116 nC 160 nC
Inversa de tempo de recuperação (trr) 88 ns 355 ns 40 ns 90 ns
Pacote Tube Tube Bulk Tube
Alternando Energia 1.428mJ (on), 1.05mJ (off) 1.43mJ (on), 3.83mJ (off) 200µJ (on), 130µJ (off) 330µJ (off)
Número do produto base STGWA75 STGWA40 - STGWA45
Tipo de montagem Through Hole Through Hole Through Hole Through Hole
Série HB2 - - -
Atual - Collector (Ic) (Max) 115 A 80 A 40 A 80 A
Caixa / Gabinete TO-247-3 TO-247-3 TO-3P-3, SC-65-3 TO-247-3
Embalagem do dispositivo fornecedor TO-247 Long Leads TO-247-3 TO-3P-3 TO-247-3
Temperatura de operação -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 150°C (TJ)
Condição de teste 400V, 75A, 2.2Ohm, 15V 600V, 40A, 15Ohm, 15V 400V, 20A, 15V 400V, 30A, 4.7Ohm, 15V
Atual - Collector Pulsada (ICM) 225 A 160 A 80 A 150 A
Power - Max 357 W 468 W 167 W 310 W
Tipo de entrada Standard Standard Standard Standard
Td (ligar / desligar) @ 25 ° C 28ns/100ns 35ns/148ns 38ns/149ns -/145ns
Vce (on) (Max) @ VGE, Ic 2V @ 15V, 75A 2.15V @ 15V, 40A 2.2V @ 15V, 20A 2.5V @ 15V, 30A

STGWA75H65DFB2 PDF da folha de dados

Faça o download do STGWA75H65DFB2 PDF Datahets e STMicroelectronics Documentation para STGWA75H65DFB2 - STMicroelectronics.

Montagem/origem PCN
Assembly Site 06/Apr/2023.pdf
Folhas de dados
STGWA75H65DFB2.pdf
