CasaProdutosProdutos semicondutores discretosTransistores - FETs, MOSFETs - SingleSTT6N3LLH6

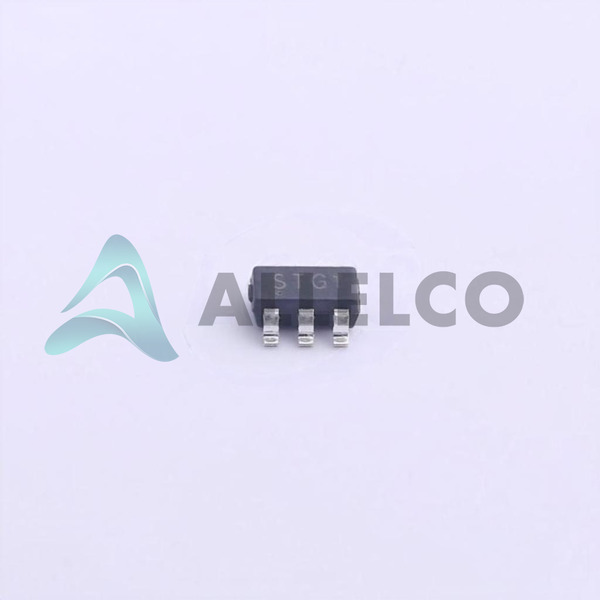

STT6N3LLH6 Image
A imagem é apenas para referência. Por favor, consulte as especificações para detalhes do produto.

STT6N3LLH6 - STMicroelectronics

Fabricante Modelo do Produto
STT6N3LLH6
Fabricante
STMicroelectronics
Allelco Modelo do Produto
32D-STT6N3LLH6
Modelo ECAD
Descrição das peças
MOSFET N-CH 30V 6A SOT23-6
Descrição detalhada
Embalagem
SOT-23-6
Ficha de dados
STT6N3LLH6.pdf
Estado de RoHS
Disponível: 121890

Os campos necessários são indicados por um asterisco (*)
Envie o RFQ, responderemos imediatamente.

Quantidade

Especificações

Especificações técnicas STT6N3LLH6
STMicroelectronics - STT6N3LLH6 Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao STMicroelectronics - STT6N3LLH6

Atributo do Produto Valor do Atributo
Fabricante STMicroelectronics
VGS (th) (Max) @ Id 1V @ 250µA
Vgs (Max) ±20V
Tecnologia MOSFET (Metal Oxide)
Embalagem do dispositivo fornecedor SOT-23-6
Série DeepGATE™, STripFET™ VI
RDS ON (Max) @ Id, VGS 25mOhm @ 3A, 10V
Dissipação de energia (Max) 1.6W (Tc)
Caixa / Gabinete SOT-23-6
Pacote Tape & Reel (TR)
Atributo do Produto Valor do Atributo
Temperatura de operação 150°C (TJ)
Tipo de montagem Surface Mount
Capacitância de Entrada (Ciss) (Max) @ Vds 283 pF @ 24 V
Carga de Porta (Qg) (Max) @ Vgs 3.6 nC @ 4.5 V
Tipo FET N-Channel
Característica FET -
Voltagem da unidade (Rds máximo ligado, Rds mínimo ligado) 4.5V, 10V
Escorra a tensão de fonte (Vdss) 30 V
Corrente - Drenagem Contínua (Id) @ 25 ° C 6A (Tc)
Número do produto base STT6N3

Peças com especificações semelhantes

As três partes à direita têm especificações semelhantes ao STMicroelectronics STT6N3LLH6

Atributo do Produto STT6N3LLH6 STT5PF20V STT7P2UH7 STT60GK14
Modelo do Produto STT6N3LLH6 STT5PF20V STT7P2UH7 STT60GK14
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics SIRECTIFIER
Característica FET - - - -
Corrente - Drenagem Contínua (Id) @ 25 ° C 6A (Tc) 5A (Tc) 7A (Tc) -
Número do produto base STT6N3 STT5P STT7P -
RDS ON (Max) @ Id, VGS 25mOhm @ 3A, 10V 80mOhm @ 2.5A, 4.5V 22.5mOhm @ 3.5A, 4.5V -
Caixa / Gabinete SOT-23-6 SOT-23-6 SOT-23-6 -
Embalagem do dispositivo fornecedor SOT-23-6 SOT-23-6 SOT-23-6 -
Carga de Porta (Qg) (Max) @ Vgs 3.6 nC @ 4.5 V 4.5 nC @ 2.5 V 22 nC @ 4.5 V -
Tipo FET N-Channel P-Channel P-Channel -
Capacitância de Entrada (Ciss) (Max) @ Vds 283 pF @ 24 V 412 pF @ 15 V 2390 pF @ 16 V -
Voltagem da unidade (Rds máximo ligado, Rds mínimo ligado) 4.5V, 10V 2.5V, 4.5V 1.5V, 4.5V -
Série DeepGATE™, STripFET™ VI STripFET™ II STripFET™ -
VGS (th) (Max) @ Id 1V @ 250µA 450mV @ 250µA (Min) 1V @ 250µA -
Escorra a tensão de fonte (Vdss) 30 V 20 V 20 V -
Dissipação de energia (Max) 1.6W (Tc) 1.6W (Tc) 1.6W (Tc) -
Tecnologia MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) -
Tipo de montagem Surface Mount Surface Mount Surface Mount -
Vgs (Max) ±20V ±8V ±8V -
Temperatura de operação 150°C (TJ) 150°C (TJ) 150°C (TJ) -
Pacote Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) -

STT6N3LLH6 PDF da folha de dados

Faça o download do STT6N3LLH6 PDF Datahets e STMicroelectronics Documentation para STT6N3LLH6 - STMicroelectronics.

Montagem/origem PCN
Cover Tape Supplier 16/Sep/2021.pdf
Folhas de dados
STT6N3LLH6.pdf
