13009D Transistor explicado: especificações, aplicações e modelos equivalentes

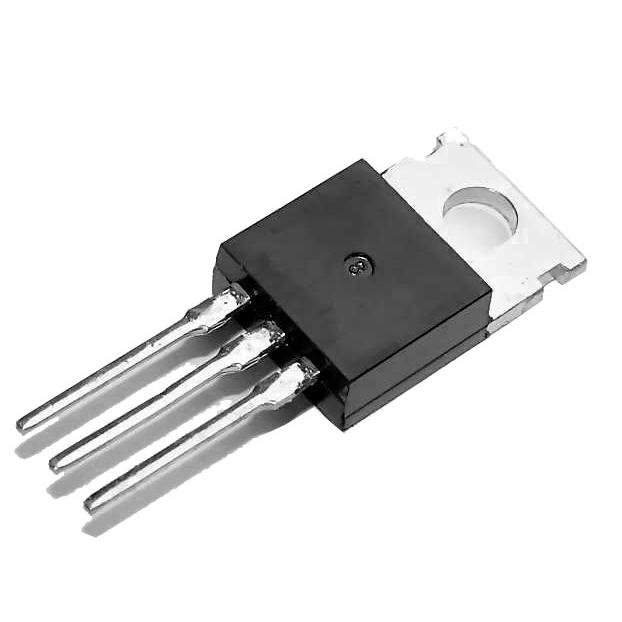

O 13009D Transistor é um poderoso transistor de junção bipolar NPN (BJT), amplamente reconhecido por sua durabilidade e eficiência na eletrônica de energia.Amofado no pacote TO-220, esse componente foi projetado para gerenciar alta tensão e corrente, tornando-o requisito em circuitos que exigem desempenho confiável sob condições exigentes.Este artigo se aproxima dos recursos, especificações técnicas e aplicações técnicas do 13009D Transistor em sistemas de energia, ilustrando por que ele continua sendo um elemento importante nos designs eletrônicos modernos.Desde controles motores a sistemas de energia renovável, o 13009D Transistor se destaca por sua versatilidade e robustez, oferecendo uma solução confiável para otimizar a estabilidade e a eficiência do sistema.

Catálogo

Exame aprofundado do 13009D Transistor

O 13009D BJT é um transistor NPN de alta tensão adequado para circuitos de fonte de alimentação, reguladores de tensão, sistemas de controle de motor e circuitos de comutação de alta frequência.Seu design robusto permite gerenciar com eficiência tensão e corrente significativas, tornando -o um componente versátil para designs eletrônicos.O pacote TO-220 facilita a dissipação de calor nos dissipadores de calor, garantindo uma operação confiável em condições exigentes.Aumenta a comutação e a amplificação em circuitos de energia, avaliados em eletrônicos automotivos e contextos de energia renovável.

Em aplicações reais, o 13009D se adapta a inúmeras configurações.Nos circuitos da fonte de alimentação, estabiliza as entradas de tensão para manter a funcionalidade do dispositivo e estender a vida útil.Os profissionais automotivos usam esses transistores para regular as correntes elétricas, protegendo as peças eletrônicas dos impactos da flutuação.Nos sistemas de energia renovável, eles ajudam a conversão de energia, combinando eficiência com a sustentabilidade.

A adaptabilidade do 13009D se estende além do simples gerenciamento de energia.Sua confiabilidade em operações de alta frequência estabelece as bases para inovações em eletrônicos inteligentes.A integração desse transistor em circuitos complexos permite eletrônicos avançados, descobrindo estratégias de otimização para o uso de energia.Isso entrelaça a precisão técnica com a conscientização ambiental.A evolução contínua desses componentes apresenta possibilidades fascinantes para futuras paisagens tecnológicas.

Especificações e insights importantes do 13009D Transistor

Especificação	Detalhes
Tipo	Npn Transistor de junção bipolar (negativo-positivo) (BJT)
Pacote Tipo	To-220 pacote, conhecido por dissipação de calor e confiabilidade em alta potência Aplicações
Tensão Classificações	Coletor-base Tensão (VCBO): 700 - 900V
	Colecionador-emissor Tensão (VCEO): 400 - 700V
	Emissor-base Tensão (vebo): 7 - 9V
Atual Classificações	Coletor Atual (IC): vários amplificadores
	Base Atual (IB): várias centenas de miliampes
Poder Dissipação	Pode dissipar vários watts de energia como calor antes de atingir a temperatura limites
Freqüência Resposta	Adequado Para aplicações de comutação de energia, não caracterizadas por alta frequência Aplicações
Temperatura Faixa	Opera entre -55 ° C a +150 ° C, garantindo a estabilidade em vários ambientais condições

Aplicações avançadas do 13009D Transistor

Fonte de energia e regulamentação

O transistor 13009D se destaca em eletrônicos de energia com sua capacidade de lidar com tensões e correntes substanciais.Ele desempenha um papel extenso na regulação dos circuitos da fonte de alimentação, convertendo habilmente o CA em saídas CC estáveis.Essa firmeza suporta dispositivos que precisam de entrada de energia inabalável, como microcontroladores.Manter a saída consistente, apesar das flutuações de entrada, é uma obrigação, especialmente para eletrônicos sensíveis que podem falhar em condições variadas.

Sistemas de controle motor

Nos sistemas de controle motor, o transistor 13009D é fundamental para gerenciar a velocidade e a direção dos motores CC.Sua influência se estende profundamente às máquinas de automação e industrial, melhorando a eficiência e a precisão.Aplicações como transportadores automatizados e braços robóticos de precisão dependem do controle de velocidade preciso para garantir o desempenho e a segurança ideais.

Circuitos de comutação de alta frequência

Esse transistor é dinâmico em circuitos de comutação de alta frequência, encontrando uso comum em fontes de alimentação no modo de comutador e conversores de alta frequência.Essas configurações se beneficiam de sua capacidade de mudar rapidamente, reduzindo o desperdício de energia.Muitos escolhem esse transistor para projetos que exigem eficiência energética e desempenho de alta velocidade.

Amplificação de tensão

Como amplificador de tensão, o 13009D eleva pequenos sinais para alimentar cargas maiores ou permitir a transmissão de longa distância.Esse recurso se mostra inestimável em sistemas de comunicação e aplicativos de áudio.Nos amplificadores de áudio, ele alimenta os alto -falantes enquanto preservam a qualidade do som.

Circuitos de reforço de tensão

Nos circuitos de reforço de tensão, o 13009D desempenha um papel importante no aumento das tensões de entrada baixa para atender às necessidades de alta tensão.Essa função é principalmente benéfica para dispositivos como sistemas fotovoltaicos e veículos elétricos, onde a eficiência e a capacidade ideais são continuamente aprimoradas.

Sistemas de gerenciamento de energia

É importante ressaltar que o 13009D é central para os sistemas de gerenciamento de energia, otimizando a distribuição e a regulação da energia, principalmente em sistemas ininterruptos de fonte de alimentação (UPS) e soluções de energia renovável.Sua confiabilidade no manuseio de surtos de energia garante a estabilidade do sistema, apoiando as inovadoras estratégias de gerenciamento de energia utilizadas na tecnologia sustentável.

Transistores para o 13009D

A seleção de transistores alinhados com o 13009D envolve a compreensão de suas características exatas e as necessidades específicas que atendem em vários cenários.

• MJE13009

• Buv48a

• TIP3055

• 2SC5200

• MJL1302A

Configuração do pino do 13009D Transistor

A compreensão dos meandros da configuração de pinos do 13009D Transistor permite integração perfeita em circuitos eletrônicos.Este componente possui três terminais principais.

Colecionador (C)

Este terminal assume o papel de receber o fluxo de transportadoras de carga.Serve como um ponto central em que a conexão entre o transistor e o circuito externo é gerenciada distintamente, garantindo que o movimento das correntes elétricas alinhe com os resultados desejados.O terminal do coletor geralmente encontra seu lugar no centro, uma posição estratégica que influencia o fluxo de corrente na região ativa do transistor.

Essa configuração foi cuidadosamente projetada para melhorar o desempenho.A operação efetiva do terminal do coletor garante que o transistor possa ampliar ou alternar adequadamente os sinais, um processo que reflete o refluxo e o fluxo de emoções.A precisão envolvida reflete uma atenção meticulosa aos detalhes, semelhante ao toque de um artesão.Seu papel na sustentação do fluxo atual não é apenas uma mera necessidade técnica, mas uma dança delicada, ecoando a complexidade dos desejos e a busca pelo equilíbrio.

Em vários circuitos reais, a temperatura do coletor deve ser gerenciada cuidadosamente para evitar superaquecimento.Estratégias de refrigeração eficazes contribuem significativamente para o desempenho, pois o calor excessivo pode levar à falha do sistema.A conexão adequada a tensões adequadas também desempenha um papel na função ideal, uma conclusão suportada por extensas experimentação e dados.

Base (B)

Normalmente posicionado no lado esquerdo, o terminal base opera controlando a corrente que flui através do coletor com apenas uma ligeira entrada necessária.A capacidade de resposta da base influencia bastante a eficácia da função do transistor como um comutador ou um amplificador, transformando entradas sutis em mudanças substanciais em sua operação.

Aqueles com uma riqueza de experiência frequentemente destacam a delicada arte de regulamentar a tensão na base.Essa abordagem exata ajuda a evitar pontos de saturação e corte, permitindo um fluxo confiável de desempenho.

Emissor (e)

Normalmente localizado à direita, o terminal do emissor inicia a liberação de portadores de carga na região base.Esse processo é uma parte ativa de como os transistores operam, influenciando seu papel e eficácia nos circuitos.Através desse movimento, os transportadores de carga embarcam em uma jornada que molda diretamente o desempenho do transistor, espelhando sutilmente os meandros de emoções e desejos.A manutenção de conexões sólidas é usada para alcançar um comportamento de circuito confiável.Muitas vezes, enfatiza esse aspecto, entendendo como mesmo pequenas inconsistências podem afetar significativamente o desempenho.

A tensão de polarização adequada no emissor desempenha um papel na estabilização de operações.É essa atenção ao ajuste fino que leva a resultados bem-sucedidos em designs eletrônicos.A configuração do transistor 13009D ilustra a complexidade envolvida no projeto eficiente do circuito.Essas performances ressoam com os padrões observados em várias partes, refletindo um entendimento compartilhado que conecta habilidades técnicas com resultados tangíveis.

Conclusão

O transistor 13009D é um componente importante em eletrônicos de potência, avaliado por sua capacidade de lidar com alta tensão e corrente, tornando -o ideal para aplicações que exigem eficiência e confiabilidade.Amplamente utilizado em inversores e unidades de fonte de alimentação, seu design robusto garante estabilidade e desempenho, mesmo sob condições desafiadoras, minimizando o tempo de inatividade em ambientes industriais.Com recursos como gerenciamento térmico eficaz e recursos rápidos de comutação, o 13009D aprimora a resiliência e a longevidade do sistema, promovendo a integração perfeita em circuitos complexos.Sua versatilidade simplifica as operações, permitindo que você mantenha o desempenho máximo e a eficiência energética, impulsionando inovações futuras em eletrônicos de energia.
