Guia completo para o microcontrolador LPC2148 baseado em ARM7

O design do sistema incorporado requer a seleção dos núcleos de microprocessadores corretos e ferramentas de desenvolvimento para necessidades específicas do projeto.O processador ARM é uma ótima opção nesse campo devido à sua versatilidade em vários setores, da tecnologia móvel a sistemas automotivos.Este artigo se concentra no microcontrolador LPC2148 baseado em ARM7, conhecido por sua forte e adaptabilidade.Vamos nos aprofundar em sua arquitetura e configuração de pinos, fornecendo informações sobre suas funcionalidades e aplicativos em potencial.

Catálogo

1. Qual é o microcontrolador baseado em ARM7 (LPC2148)?
2. O processador ARM7
3. O microcontrolador LPC2148
4. Arquitetura de memória do microcontrolador LPC2148
5. Iniciando estratégias de programação eficazes
6. Configuração do pino baseada em ARM7 (LPC2148)
7. Conclusão

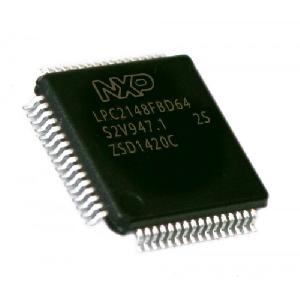

Fig 1 LPC2148 Microcontroller

O que é o microcontrolador baseado em ARM7 (LPC2148)?

O ARM representa uma arquitetura RISC de 32 bits de 32 bits desenvolvida pela ARM Holdings, servindo como uma plataforma principal no design do microprocessador.Sua eficiência e adaptabilidade o tornaram atraente em uma ampla gama de aplicações.O licenciamento generalizado dessa arquitetura permitiu que inúmeras empresas criassem produtos inovadores baseados em braços, atendendo a diversos mercados, impulsionados pela ambição e necessidade.

Principais players semicondutores, como Samsung e Ti, criam ativamente sistemas em chip (SOCs) que utilizam a arquitetura do ARM, sua dedicação a essa tecnologia.Essa tendência revela a capacidade da ARM de atender às necessidades em evolução de sofisticados eletrônicos de consumo, máquinas industriais e muito mais.As observações na dinâmica do mercado mostram que as características flexíveis da ARM são uma grande influência em sua integração nos mais recentes produtos de tecnologia.

O ARM7 LPC2148 O microcontrolador é comemorado por sua eficiência e pegada de baixa energia.Ele encontra uso extensivo em aplicações diárias, como sistemas automotivos e eletrônicos portáteis.Arquitetura ARM equilibra exclusivamente a simplicidade com o poder computacional.O conjunto de instruções é criado para ser intuitivo, permitindo execução eficiente e tempo de desenvolvimento reduzido.Essa ideologia sugere que a simplicidade aumenta em vez de prejudicar a capacidade, simplificar o desenvolvimento do produto, tornando a depuração e manutenção mais diretas.

O processador ARM7

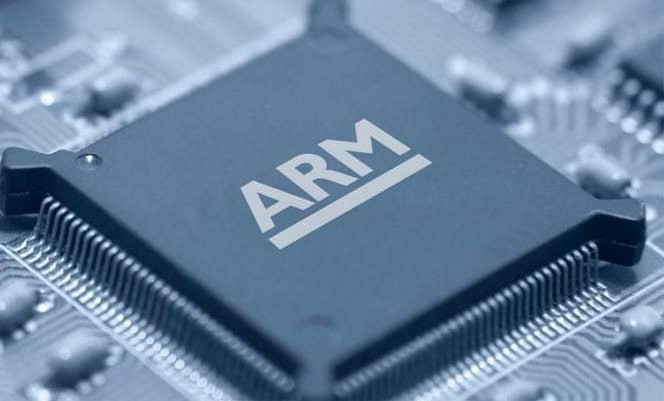

Fig 2 ARM7 Processor

Os sistemas incorporados acham o processador ARM7 uma opção atraente devido à forma como harmoniza os métodos clássicos de processamento com as arquiteturas do córtex em evolução.Seu apelo decorre de sua adepção ao lidar com diversas tarefas, servindo tecnologias mais antigas e avanços pioneiros com igual requinte.O processador ARM7 é complementado por uma extensa documentação fornecida por empresas como os semicondutores NXP.Essa infinidade de recursos ajuda os recém -chegados à medida que nutrem suas habilidades em design de hardware e software.A orientação lúcida facilita uma curva de aprendizado mais fácil.

Os processadores ARM7 são frequentemente utilizados em eletrônicos de consumo, controles automotivos e sistemas industriais.Sua capacidade de gerenciar uma variedade de tarefas, desde cálculos diretos até a intrincada administração do sistema, a apreciação nos campos onde a confiabilidade e a eficiência econômica são valorizadas.A interação com os microcontroladores ARM7 permite que os indivíduos aprimorem o conhecimento teórico e as habilidades práticas.Os sistemas de artesanato que usam esses processadores cultivam uma apreciação pelo gerenciamento de codificação e adepto de codificação, geralmente provocando abordagens criativas para a solução de problemas.A arquitetura ARM7 oferece uma conexão entre técnicas de processamento convencionais e demandas modernas, mantendo sua importância na tecnologia atual.

O microcontrolador LPC2148

O microcontrolador LPC2148, criado pelo NXP, incorpora um conjunto de recursos em busca de soluções versáteis e confiáveis.Operando em um núcleo do processador ARM7 de 16 ou 32 bits, ele atende a um espectro de aplicações, revelando adaptabilidade e resiliência.

ARM7 LPC2148 Microcontroller

Embalagem e programação

Entrada em um elegante pacote LQFP64, o LPC2148 se integra sem esforço a diversos designs.Ele suporta programação no sistema e na aplicação, fornecendo o fascínio da atualização do firmware sem extração da placa de circuito.Isso facilita o ônus para dispositivos remotos que precisam de atualizações frequentes para sustentar o desempenho de pico e salvaguardar a segurança.

Memória e velocidade

Oferecendo até 40kb de SRAM e 512kb de memória flash, o LPC2148 abre possibilidades para gerenciar programas e dados complexos.Operando em velocidades de até 60 MHz, atende às demandas de aplicativos que prosperam no processamento rápido de dados e na capacidade de resposta em tempo real.

Conectividade e interfaces

Com um controlador USB 2.0 de velocidade total, o LPC2148 garante a transferência de dados rápida e a conectividade perfeita com outros sistemas digitais.Esse recurso surge como um ponto de comunicação.

Conversões analógicas e digitais

Incorporando ADCs, DAC e vários temporizadores, ele se destaca em processamento de sinal analógico e digital preciso, tornando -o ideal para sistemas incorporados focados em leituras precisas de sensores e tarefas de controle.O RTC de baixa potência e várias interfaces seriais garantem recursos consistentes de cronometragem e comunicação adaptável.

Gerenciamento de energia e eficiência

ABLICADA para aplicações sensíveis à energia, os modos de economia de energia dos Campeões do LPC2148, possui E/S tolerante a 5V e oferece várias opções de interrupção.Seu loop bloqueado de fase para o controle do relógio harmoniza a eficiência de energia enquanto reduz o ruído do sistema para dispositivos que dependem das baterias.

LPC2148 Arquitetura de memória do microcontrolador

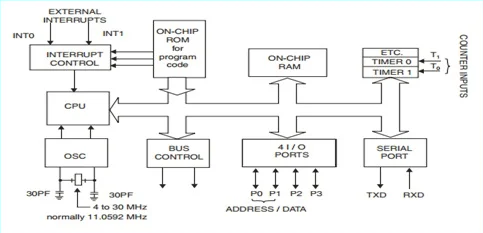

Fig 3 LPC2148

O microcontrolador LPC2148 apresenta uma configuração diversificada de memória com 512kb de memória flash e 32kb de SRAM.Ideal para várias aplicações incorporadas, ele suporta várias abordagens de programação, promovendo a retenção estável de dados ao longo do tempo.

Memória flash no chip

As interfaces de memória flash no chip com JTAG e UART, entre outros, fornecendo adaptabilidade na programação e depuração.A resistência robusta dessa memória suporta ciclos frequentes de escrita-erase, o que é valioso para cenários que exigem atualizações regulares de firmware ou registro de dados.Seu desempenho consistente nutre a confiabilidade nessas tarefas.

SRAM no chip

Com 32kb de SRAM, esse componente gerencia diferentes larguras de dados, tornando -o adequado para operações de dados complexas e multitarefa eficaz.O armazenamento temporário de dados durante o processamento de alta velocidade é tratado sem problemas pelo SRAM, aumentando a eficiência e a capacidade de resposta do sistema.

Portas de entrada/saída

O LPC2148 possui duas portas de E/S adaptáveis, configuráveis ​​para funções como GPIO e UART.Essa flexibilidade atende à mudança dos requisitos de aplicativos, auxiliando a integração contínua do projeto conforme as necessidades evoluem.Esse recurso otimiza os protocolos de comunicação e aumenta a adaptabilidade do sistema.

Iniciar estratégias de programação eficazes

Os pinos do GPIO cumprem várias funções em várias aplicações.As portas P0 e P1, conhecidas por sua adaptabilidade, incluem pinos que permanecem inacessíveis, sua gestão depende de grupos de registros específicos, oferecendo uma tela para configurações personalizadas.As portas P0 e P1 desdobram funcionalidade extensa, atendendo a diversos projetos eletrônicos e de computação.Sua adaptabilidade convida os usuários a se aprofundar no potencial do hardware, exigindo uma apreciação de seu intrincado funcionamento.Envolver a prática com essas configurações enriquece a capacidade de navegar e resolver cenários complexos.Grupos de registro gerenciam a personalização de pinos inacessíveis, alinhando -se com demandas exclusivas de aplicativos.Eles permitem alterações dinâmicas, uma noção de refinamento de desempenho.O manuseio hábil dessas configurações alcança um equilíbrio harmonioso entre as necessidades operacionais e o gerenciamento de recursos.

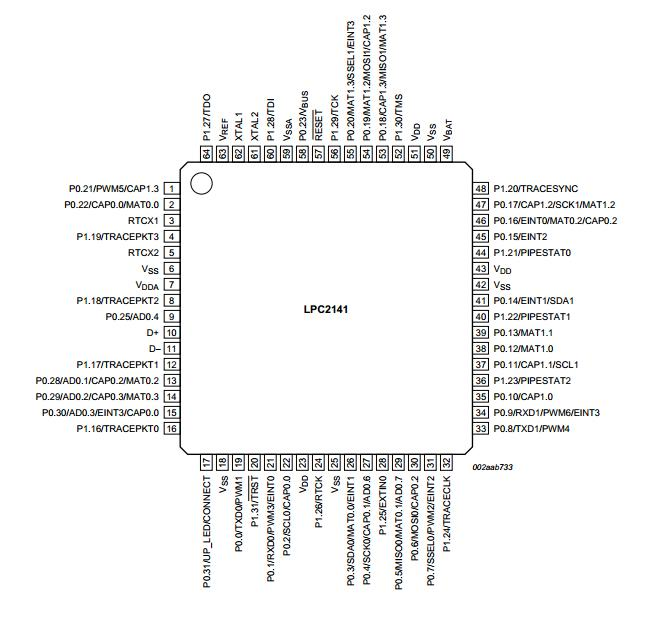

Configuração do pino baseada em ARM7 (LPC2148)

Número do pino
Nome/função do pino
Descrição
1
P0.21 / pwm5 / cap1.3 / ad1.6
GPIO, saída PWM 5, Timer 1 Capture 3, entrada ADC 6 (LPC2144/46/48)
2
P0.22 / CAP0.0 / AD1.7 / MAT0.0
GPIO, Timer 0 Captura 0, entrada ADC 7 (LPC2144/46/48), Timer 0 corresponde 0
3
Rtxc1
Entrada no circuito de oscilador RTC
4
TracePKT3 / P1.19
Pacote de rastreamento 3, gpio
5
Rtxc2
Saída do circuito de oscilador RTC
6, 18, 25, 42, 50
Terra (GND)
Pinos de referência no solo
7
Vdda
Fonte de alimentação de tensão analógica (3,3V)
8
P1.18 / Tracepkt2
Gpio, pacote de rastreamento 2
9
P0.25 / aout / ad0.4
GPIO, saída DAC (LPC2142, 2144, 2146, 2148), entrada do ADC 4
10
D+
Linha USB D+
11
D-
USB D-Line
12
P1.17 / TracePKT1
Gpio, pacote de rastreamento 1
13
P0.28 / CAP0.2 / AD0.1 / MAT0.2
GPIO, Timer 0 Captura 2, entrada ADC 1, Timer 0 Match 2
14
P0.29 / CAP0.3 / AD0.2 / MAT0.3
GPIO, Timer 0 Capture 3, entrada ADC 2, Timer 0 Match 3
15
P0.30 / EINT3 / AD0.3 / CAP0.0
GPIO, interrupção externa 3, entrada ADC 3, timer 0 Captura 0
16
P1.16 / Tracepkt0
Gpio, pacote de rastreamento 0
17
P0.31 / up_led / Connect
GPIO, LED de status de uplink USB, controle de recurso de conexão softida
19
P0.0 / pwm1 / txd0
GPIO, saída PWM 1, UART0 TX
20
P1.31 / TRST
GPIO, JTAG Teste Redefinir
21
P0.1 / pwm3 / rxd0 / eint0
GPIO, saída PWM 3, UART0 RX, interrupção externa 0
22
P0.2 / CAP0.0 / SCL0
GPIO, Timer 0 Capture 0, I2C0 Clock
23, 43, 51
Vdd
Tensão da fonte de alimentação para portas de E/S e o núcleo
24
P1.26 / rtck
Gpio, relógio de teste de retorno para JTAG
26
P0.3 / sda0 / mat0.0 / EINT1
GPIO, I2C0 Data, Timer 0 corresponde 0, interrupção externa 1
27
P0.4 / CAP0.1 / SCK0 / AD0.6
GPIO, Timer 0 Captura 1, relógio SPI, entrada ADC 6
28
P1.25 / EXTIN0
GPIO, entrada de gatilho externo
29
P0.5 / MAT0.1 / MISO0 / AD0.7
GPIO, Timer 0 Match 1, SPI Miso, entrada ADC 7
30
P0.6 / MOSI0 / CAP0.2 / AD1.0
Gpio, spi mosi, timer 0 captura 2, entrada adc 0 (LPC2144/46/48)
31
P0.7 / pwm2 / ssel0 / eint2
GPIO, saída PWM 2, SPI Slave Select, interrupção externa 2
32
P1.24 / Traceclk
Gpio, relógio de rastreamento
33
P0.8 / txd1 / pwm4 / ad1.1
GPIO, UART1 TX, saída PWM 4, entrada ADC 1 (LPC2144/46/48)
34
P0.9 / pwm6 / rxd1 / eint3
GPIO, saída PWM 6, UART1 RX, interrupção externa 3
35
P0.10 / RTS1 / CAP1.0 / AD1.2
GPIO, UART1 RTS, Timer 1 Capture 0, entrada ADC 2 (LPC2144/46/48)
36
P1.23 / pipestat2
Gpio, status do pipeline Bit 2
37
P0.11 / CAP1.1 / CTS1 / SCL1
GPIO, Timer 1 Capture 1, Uart1 CTS, Relógio I2C1
38
P0.12 / MAT1.0 / AD1.3 / DSR1
GPIO, Timer 1 Match 0, entrada ADC 3 (LPC2144/46/48), UART1 Dsr
39
P0.13 / dtr1 / mat1.1 / ad1.4
GPIO, UART1 DTR, Timer 1 Match 1, entrada ADC 4 (LPC2144/46/48)
40
P1.22 / pipeStat1
Gpio, status do pipeline Bit 1
41
P0.14 / dcd1 / eint1 / sda1
GPIO, UART1 DCD, interrupção externa 1, dados i2C1
44
P1.21 / pipeStat0
Gpio, bit status do pipeline 0
45
P0.15 / EINT2 / RI1 / AD1.5
GPIO, interrupção externa 2, UART1 RI, entrada ADC 5 (LPC2144/46/48)
46
P0.16 / MAT0.2 / EINT0 / CAP0.2
Gpio, timer 0 correspondência 2, interrupção externa 0, timer 0 Capture 2
47
P0.17 / sck1 / cap1.2 / mat1.2
GPIO, SSP SCK, Timer 1 Capture 2, Timer 1 Match 2
48
P1.20 / Tracesync
GPIO, sinal de sincronização de rastreamento
49
Vbat
Fonte de alimentação para o RTC
52
P1.30 / TMS
GPIO, modo de teste Selecionar para JTAG
53
P0.18 / cap1.3 / miso1 / mat1.3
GPIO, Timer 1 Capture 3, SSP MISO, Timer 1 Match 3
54
P0.19 / MOSI1 / MAT1.2 / CAP1.2
GPIO, SSP MOSI, Timer 1 Match 2, Timer 1 Capture 2
55
P0.20 / ssel1 / mat1.3 / EINT3
GPIO, SSP Slave Select, Timer 1 Match 3, Externo Interrupção 3
56
P1.29 / TCK
Gpio, relógio de teste para JTAG
57
Entrada de redefinição externa
Redefina o dispositivo para as condições padrão
58
P0.23 / VBUS
Indica a presença de energia do barramento USB
59
VSSA
Terreno analógico, separado para reduzir o ruído e o erro
60
P1.28 / TDI
GPIO, entrada de dados de teste para JTAG
61
XTAL2
Saída do amplificador do oscilador
62
XTAL1
Entrada para o gerador de relógio interno e oscilador circuitos
63
Referência VREF-ADC
Tensão nominal para referência de ADC, separada para reduzir erro e ruído
64
P1.27 / TDO
GPIO, saída de dados de teste para JTAG

Conclusão

O microcontrolador LPC2148 baseado em ARM7 serve como uma plataforma dinâmica e adaptável para o desenvolvimento de sistemas incorporados.O LPC2148 é favorecido em diversos campos, como eletrônicos de consumo e automação industrial devido à sua arquitetura flexível.Essa flexibilidade convida a exploração e inovação.Seus recursos se estendem do manuseio de tarefas simples à execução de operações complexas, mostrando sua natureza versátil.O LPC2148 continua sendo uma ferramenta preferida para seu impacto duradouro em um setor de tecnologia em constante mudança.
