Guia abrangente para o comparador LM311D

Este artigo se aproxima do comparador de tensão LM311, um componente de alta velocidade e baixa potência otimizado para detecção precisa de tensão e resposta rápida.É ideal para aplicações como condicionamento de sinal e conversões analógicas para digitais.Sua corrente de baixa corrente de entrada e adaptabilidade de faixa de tensão ampla tornam -a versátil para uso em sistemas de comunicação, aplicações de sensores e circuitos de controle automático.O desempenho robusto do LM311 em diversas condições enfatiza sua resiliência industrial e abordaremos seus principais recursos, incluindo modelos CAD, compatibilidade com vários sistemas lógicos e insights práticos para ajudá -lo a maximizar sua integração para o desempenho aprimorado do sistema.

Catálogo

Modelo CAD

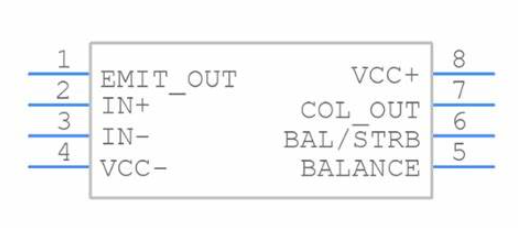

Símbolo

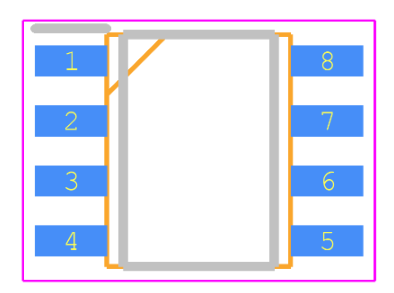

Pegada

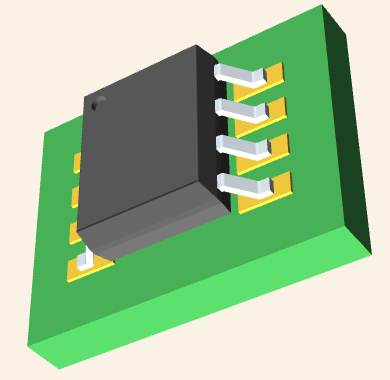

Modelo estrutural 3D

Visão geral do LM311D

OLM311DA adaptabilidade da adaptabilidade brilha através de sua capacidade de suportar uma ampla variedade de fontes de alimentação.Seu design garante uma operação eficiente com suprimentos de polaridade dupla normalmente usados ​​para amplificadores operacionais, como ± 15 V, e também se adapta perfeitamente a sistemas lógicos de 5 V.Essa flexibilidade aumenta seu papel em inúmeras aplicações eletrônicas, permitindo que você crie circuitos que harmonizem os elementos analógicos e digitais.A vantagem sutil está em alavancar essa compatibilidade para otimizar processos complexos de design.

O LM311D se destaca com sua ampla compatibilidade que cobre a maioria dos circuitos lógicos TTL e MOS.Essa característica o posiciona como um componente dinâmico em ambientes eletrônicos estabelecidos e modernos.A facilidade de integrar esse comparador em estruturas de sinal misto, onde várias famílias lógicas coexistem, é apreciado por reduzir a complexidade da interface do circuito e acelerar a linha do tempo do desenvolvimento.

Possuindo a capacidade de acionar diretamente lâmpadas e relés, o LM311D pode suportar até 50 V a uma corrente de 50 mA.Esse atributo é notável para aplicações em que o comparador controla diretamente os dispositivos periféricos, permitindo sistemas de controle automático.A eficácia do LM311D na execução dessas tarefas ressoa em contextos industriais, onde sua confiabilidade sob várias condições é frequentemente testada.Vale ressaltar o recurso de isolamento de entrada e saída, que oferece maior latitude na arquitetura do sistema.Ao garantir que o comparador possa gerar cargas referenciadas no solo sem interferência, você pode obter uma operação mais consistente e confiável, demonstrando uma compreensão perspicaz dos obstáculos potenciais de interferência de sinal em sistemas sofisticados.

Características do LM311D

Recurso	Especificação
Corrente de entrada máxima	150 NA
Corrente máxima de deslocamento	20 NA
Faixa de tensão de entrada diferencial	± 30 V.
Consumo de energia	135 MW a ± 15 V
Tensão de fornecimento	+5 V a ± 15 V
Corrente de saída	50 MA

Especificações

Tipo	Parâmetro
Status do ciclo de vida	Ativo (último atualizado: 7 meses atrás)
Time de entrega da fábrica	25 semanas
Montar	Montagem na superfície
Tipo de montagem	Montagem na superfície
Pacote / caso	8-SOIC (0,154, 3,90 mm de largura)
Número de pinos	8
Peso	4.535924G
Número de elementos	1
Temperatura operacional	0 ° C ~ 70 ° C.
Embalagem	Tubo
Código JESD-609	E4
Status da peça	Ativo
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Número de terminações	8
Código ECCN	Ear99
Tipo	Objetivo geral
Acabamento terminal	Níquel/paládio/ouro (ni/pd/au)
Dissipação máxima de energia	710MW
Posição terminal	DUAL
Forma terminal	Asa de gaivota
Número de funções	1
Tensão de fornecimento	15V
Número da peça base	LM311
Contagem de pinos	8
Tipo de saída	DTL, MOS, colecionador aberto, EMPTITTION, RTL, TTL
Tensão de fornecimento operacional	15V
Número de circuitos	1
Corrente de fornecimento nominal	7.5mA
Dissipação de energia	710MW
Corrente de saída	50mA
Corrente máxima de suprimentos	6Ma
Atraso de propagação	200 ns
Corrente quiescente	7.5mA
Ligue o tempo de atraso	200 ns
Tempo de resposta	200 ns
Tensão - suprimento, único/duplo (±)	5V ~ 30V ± 2,5V ~ 15V
Corrente de saída por canal	200pa
Tensão de deslocamento de entrada (VOS)	7.5mv
Tensão de alimentação negativa - nom (vsup)	-15V
Ganho de tensão	106.02DB
Viés médio Corrente - Max (IIB)	0,3μA
Corrente de entrada máxima	250na
Tensão de fornecimento duplo	9V
Corrente do viés de entrada	250na
Tensão - deslocamento de entrada (max)	7,5mV @ ± 15V
Corrente - Viés de entrada (Max)	0,25μA @ ± 15V
Altura	1,25 mm
Comprimento	5mm
Largura	4mm
Alcance SVHC	Sem svhc
Endurecimento da radiação	Não
Status do ROHS	ROHS3 compatível
Chumbo livre	Chumbo livre

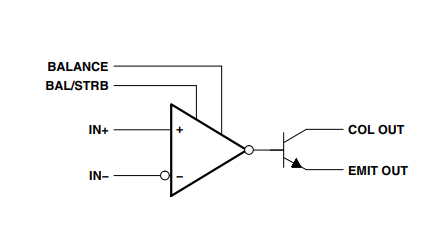

Diagrama de blocos funcionais

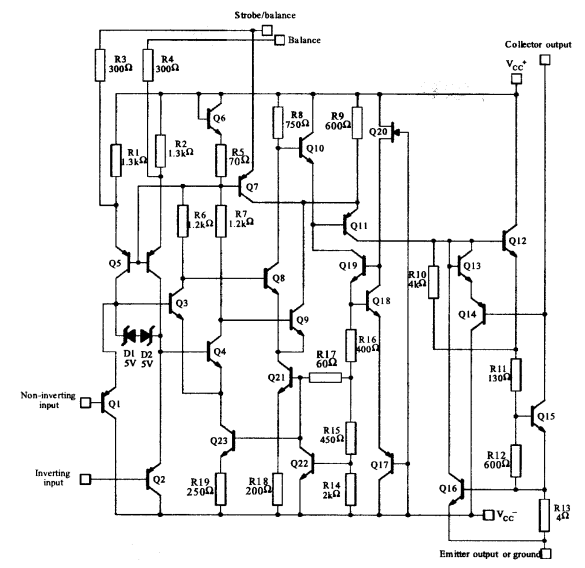

Diagrama esquemático

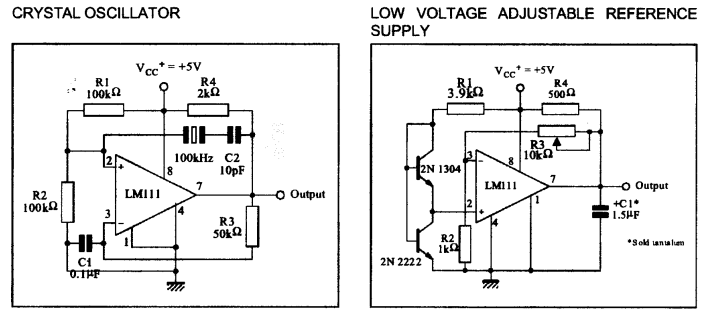

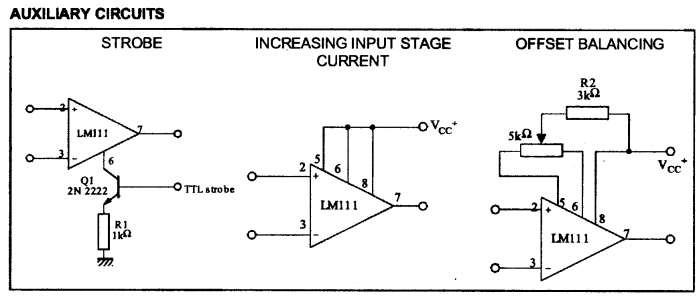

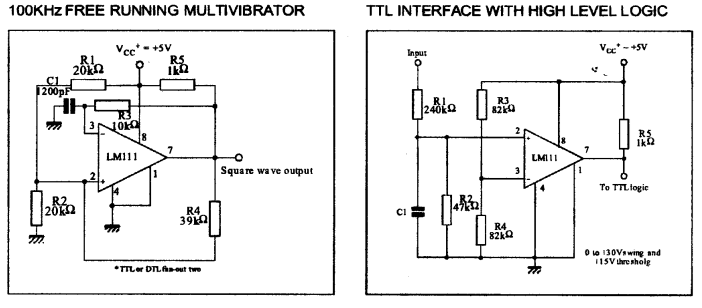

Esquema de Apllicação Típica

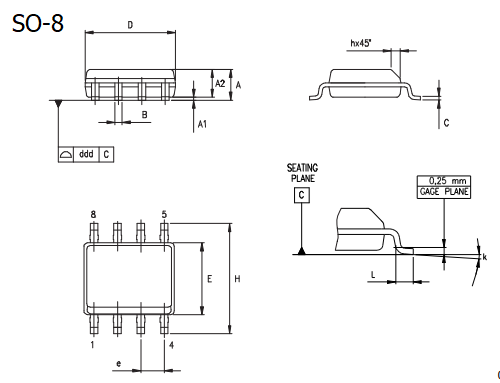

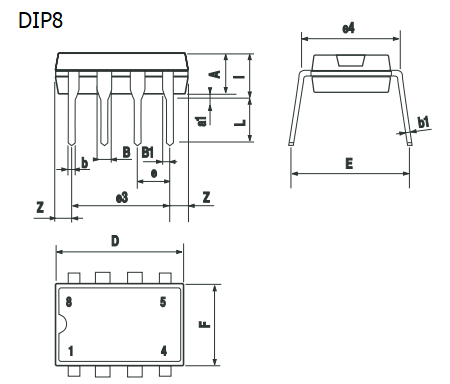

Pacote

Fabricante do LM311D

A Stmicroelectronics se destaca na tecnologia de semicondutores, alavancando profunda proficiência em microeletrônica para estimular o progresso.Com uma vasta capacidade de fabricação e um extenso portfólio de IP, a STMicroelectronics sustenta sua posição no setor.Ao mostrar a experiência em tecnologia System-on-Chip (SOC), eles habilmente integram domínios de tecnologia variados, incorporando a essência da convergência tecnológica moderna.

Como influência dinâmica na microeletrônica, a Stmicroelectronics lidera inovações por meio de técnicas avançadas.Essas técnicas não apenas elevam as tecnologias existentes, mas também abrem caminho para avanços inovadores em comunicação, eficiência e escalabilidade.A tecnologia System-on-Chip desempenha um papel importante em seu conjunto de soluções, oferecendo a integração de múltiplas funções em um chip singular.Essa integração refina o design do produto, economiza custos e aumenta a eficiência de desempenho.

PDF da folha de dados

Lm311d falhas de dados:

LM111.211,311.pdf
