Explorando o transistor BCP56: Recursos, pinagem e folha de dados

O transistor NPN BCP56, desenvolvido com tecnologia epitaxial de silício, é um componente confiável frequentemente escolhido para aplicações de amplificação de áudio e amplificação de áudio de baixa frequência.Conhecida por sua eficiência e estabilidade térmica, o BCP56 fornece efetivamente a clareza de áudio aprimorada e o controle preciso de energia.Este artigo explora os atributos detalhados, a configuração do PIN e a folha de dados básica do BCP56, focando principalmente na variante do semicondutor, para fornecer uma compreensão aprofundada de suas capacidades e aplicações práticas em vários circuitos eletrônicos.Esteja você integrando em sistemas de áudio, circuitos de regulação de energia ou designs compactos, a versatilidade e durabilidade do BCP56 o tornam um ativo inestimável nos eletrônicos modernos.

Catálogo

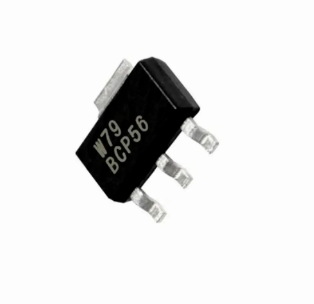

Visão geral do BCP56

O BCP56 significa uma categoria de transistores de amplificadores de potência de baixa frequência que utilizam a tecnologia NPN epitaxial de silício, criada principalmente para precisão nas aplicações de áudio.Atuado em um pacote SOT -223, ele suporta as instalações de superfície de energia média de maneira ideal, oferecendo compatibilidade aprimorada, juntamente com o melhor desempenho térmico em diversas configurações.

Capaz de sustentar uma tensão de colecionador-emissor (VCEO) de até 80V.Suporta uma tensão de base coletor (VCBO) de 100V.Suporta uma tensão de emissor base (VBEO) de 5V.Lida com a chegada atual de até 1a.O ganho CC (HFE) varia de 25 a 250, significando sua aptidão para fornecer amplificação eficiente adaptada a vários requisitos operacionais.Além disso, o produto típico de largura de banda de ganho atual (FT) definido em 50 MHz garante a função confiável em circuitos de frequência moderada.O projeto arquitetônico do BCP56, especificado por seus dois semicondutores do tipo N que flanqueiam um semicondutor do tipo P, facilita as operações de amplificação e comutação de corrente sólidas.Esses elementos desempenham papéis principais dentro de circuitos eletrônicos complexos.

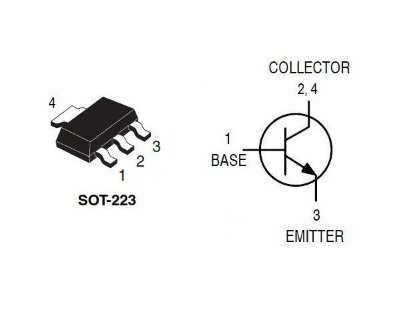

Configuração do pino

Modelo CAD

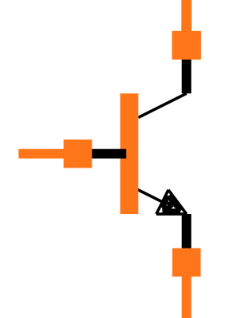

Símbolo

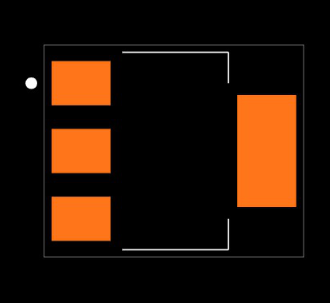

Pegada

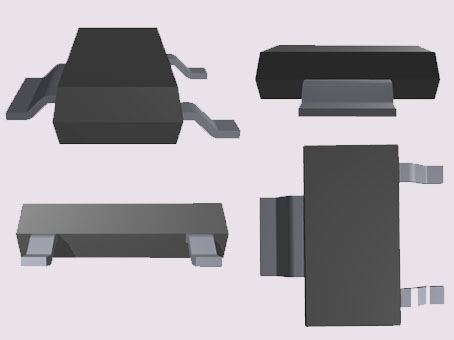

Modelo 3D

Características

Recurso	Descrição
Alta corrente	1.0 a
Tipo de pacote	SOT-223;pode ser soldado usando onda ou refluto.Formado os protagonistas absorvem o estresse térmico durante a solda, eliminando a possibilidade de dano ao dado.
Disponibilidade de fita e carretel	Disponível em fita e carretel de 12 mm
	- Use bcp56t1g para carretel de 7 polegadas/1000 unidades
	- Use BCP56T3G para carretel de 13 polegadas/4000 unidades
Complemento pnp	BCP53T1G
Aplicações automotivas e especiais	Prefixo S e NSV para aplicações automotivas que exigem requisitos exclusivos de mudança de site e controle;AEC-Q101 Qualificado e PPAP capaz
Conformidade ambiental	Sem Pb, livre de halogênio/bfr livre e compatível com ROHS

Especificação técnica

Aqui está o formato da tabela para o semicondutor BCP56T1G especificações.

Especificação	Detalhe
Tipo	Parâmetro
Status do ciclo de vida	Ativo (último atualizado: 2 dias atrás)
Time de entrega da fábrica	8 semanas
Placar de contato	Estanho
Tipo de montagem	Montagem na superfície
Pacote / caso	TO-261-4, TO-261AA
Montagem na superfície	SIM
Número de pinos	4
Material do elemento transistor	SILÍCIO
Tensão de quebra do coletor-emitidor	80V
Número de elementos	1
hfe min	40
Temperatura operacional	-65 ° C ~ 150 ° C TJ
Embalagem	Fita de corte (CT)
Publicado	2005
Código JESD-609	E3
Código PBFree	Sim
Status da peça	Ativo
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Número de terminações	4
Código ECCN	Ear99
Tensão - DC nominal	80V
Dissipação máxima de energia	1.5W
Posição terminal	DUAL
Forma terminal	Asa de gaivota
Classificação atual	1a
Freqüência	130MHz
Número da peça base	BCP56
Contagem de pinos	4
Configuração do elemento	Solteiro
Dissipação de energia	1.5W
Conexão de caso	COLETOR
Aplicação do transistor	AMPLIFICADOR
Ganhe produto de largura de banda	130MHz
Polaridade/tipo de canal	Npn
Tipo de transistor	Npn
Tensão do emissor de colecionador (VCEO)	80V
Corrente do coletor máximo	1a
Ganho atual de CC (HFE) (min) @ IC, VCE	40 @ 150mA 2V
Corrente - Corte de colecionador (MAX)	100na icbo
VCE Saturação (Max) @ ib, IC	500mv @ 50Ma, 500mA
Frequência de transição	130MHz
Tensão máxima de quebra	80V
Tensão da base do coletor (VCBO)	100V
Tensão da base do emissor (vebo)	5V
Temperatura de junção máxima (TJ)	150 ° C.
Altura	1,75 mm
Comprimento	6,5 mm
Largura	3,5 mm
Alcance SVHC	Sem svhc
Endurecimento da radiação	Não
Status do ROHS	ROHS3 compatível
Chumbo livre	Chumbo livre

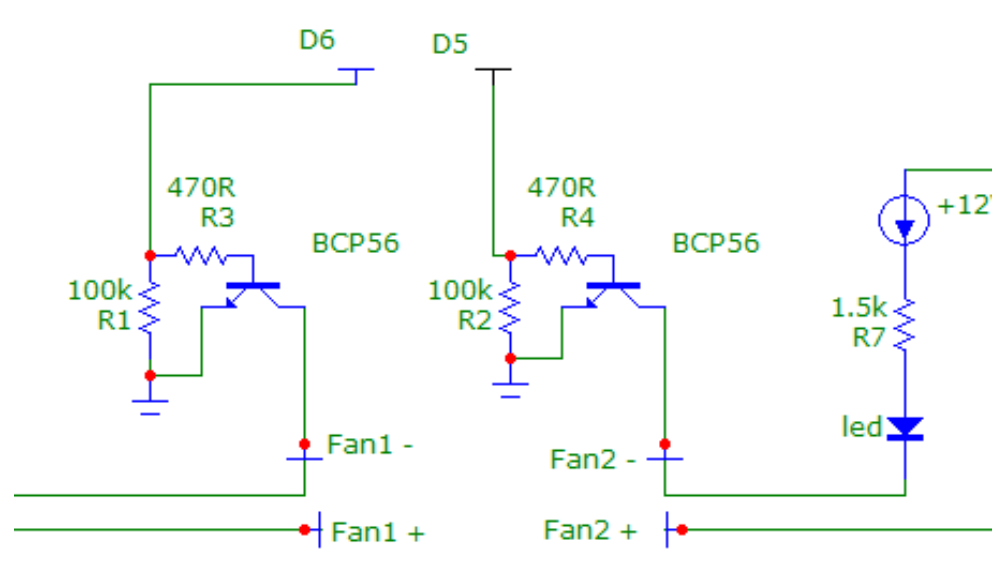

Diagrama funcional

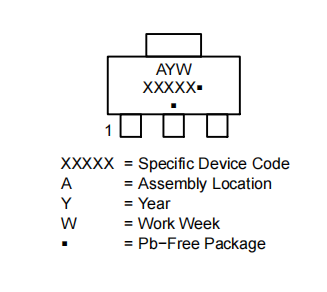

Marcas de identificação para BCP56

Alternativas

Número da peça	Descrição	Fabricante
BCP56E6327	PEQUENO BIPOLAR SINAL Transistor, 1a I (c), 80V V (Br) CEO, 1 elemento, npn, silício	Siemens
BCP56	PEQUENO BIPOLAR SINAL Transistor, 1a I (c), 80V V (Br) CEO, 1 elemento, npn, silício	Siemens
BCP56.135	Transistor de pequeno sinal do transistor, propósito geral bip Pequeno sinal	Semicondutores NXP
BCP56E6433	PEQUENO BIPOLAR SINAL Transistor, 1a I (c), 80V V (Br) CEO, 1 elemento, npn, silício	Siemens

Aplicações

Regulação da tensão

O transistor BCP56 mantém uma posição notável no domínio dos reguladores de tensão linear, gerenciando adequadamente a tensão de saída com precisão.Esse papel se torna especialmente relevante em situações em que componentes eletrônicos sensíveis devem ser protegidos por meio de regulação meticulosa de tensão.A integração do BCP56 nos circuitos destaca sua saída suave e de baixo ruído, que é avaliada para fornecer uma fonte de alimentação estável, mesmo que sua eficiência possa trocar levemente atrás dos reguladores de comutação.

Controle de carga

No domínio dos interruptores de baixo lado, o BCP56 se destaca em fornecer um controle eficiente on-off em um espectro de cargas.Essa flexibilidade se manifesta com destaque em aplicativos que exigem comutação de baixo custo e alta frequência.Ele simplifica as configurações de circuito, facilitando o gerenciamento versátil de componentes como motores e lâmpadas, mantendo a harmonia entre credenciais de desempenho e custo-efetividade.

Aplicações de bateria preocupadas com energia

Quando se trata de dispositivos movidos a bateria, o BCP56 mostra suas proezas em gerenciamento de energia, instrumental para estender a duração da bateria, garantindo um desempenho consistente.Gadgets e sensores remotos portáteis se beneficiam muito de seu eficiente uso de energia, demonstrando a necessidade de priorizar componentes que mantêm a funcionalidade sob diversas condições e otimizam o uso de energia.

Regulação dinâmica de energia

O BCP56 afirma seu valor nos circuitos de gerenciamento de energia encarregados da regulação adepta do fluxo de energia, major para distribuir energia para várias seções de circuito.Exemplos práticos demonstram o papel do BCP56 na distribuição de energia de ajuste dinamicamente em meio a vários trilhos de energia, aumentando a eficiência do sistema e reduzindo o desperdício de energia.

Conversão de energia eficiente

Como driver MOSFET, o BCP56 ajuda a controlar os MOSFETs de energia mais substanciais, major para gerenciar cargas pesadas em aplicações como inversores e fontes de alimentação.Ele suporta a comutação eficaz de MOSFETs com energia de acionamento portão suficiente e atraso mínimo, provando instrumental em cenários de potência de alta densidade.

Experiências de áudio aprimoradas

Na amplificação de áudio, a capacidade do BCP56 de manipular com eficiência a energia média torna uma escolha preferida para impulsionar os alto -falantes e os segmentos de saída de áudio.Sua implementação é dominante no aumento da fidelidade do sinal e na redução da distorção, garantindo uma experiência auditiva superior, usada em equipamentos de grau audiófilo, onde a precisão e a clareza são dominantes.

Adaptabilidade em designs compactos

A adequação do BCP56 se estende a aplicações de montagem de superfície média de potência, onde sua compactação é um ativo em projetos de espaço apertado.Esse aspecto se torna principalmente benéfico para a flexibilidade e integração do design nos eletrônicos modernos, onde sua capacidade de gerenciar uma potência considerável em uma pequena pegada é grave no desenvolvimento de dispositivos de próxima geração, variando de wearables a equipamentos de comunicação sofisticados.

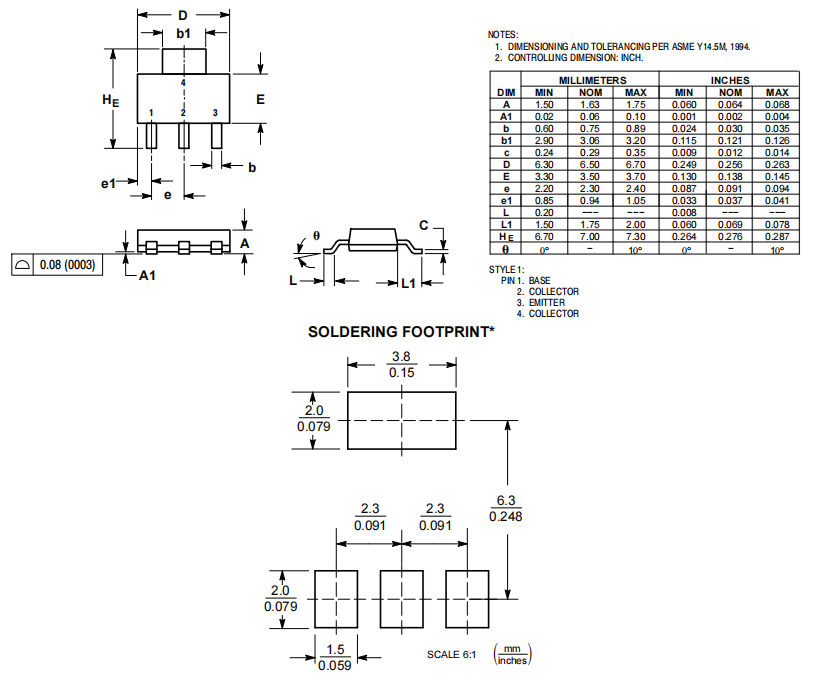

Pacote

Fabricante

No semicondutor, a negociação sob o símbolo da NASDAQ é o produtor do BCP56.Seu profundo compromisso com a eficiência energética percorre sua ampla gama de soluções de poder e gerenciamento de sinais.A empresa opera em uma plataforma global, com instalações de fabricação, vendas e design, cuidadosamente posicionadas na América do Norte, Europa e região da Ásia-Pacífico.Esse layout geográfico não apenas fortalece uma cadeia de suprimentos confiável, mas também permite a adaptação a variadas demandas de mercado com requinte.

A distribuição calculada das instalações transcende a mera logística e aumenta sua capacidade de resposta à demanda global.Ao manter os locais estratégicos em regiões -chave, em semicondutores capitaliza os conhecimentos e insights locais, alimentando a inovação.Essa presença generalizada garante a adaptação personalizada dos produtos às necessidades locais, aumentando o alcance do mercado e a satisfação do cliente.

PDF da folha de dados

BCP56T1G Data folhas de dados:

BCP56 Series.pdf
