Dominando o transistor de potência BD243 NPN para aplicações de energia

O transistor BD243 é um transistor de potência NPN proeminente, conhecido por seu desempenho robusto em diversas aplicações eletrônicas.Ele se destaca por sua capacidade de lidar com os níveis substanciais de tensão e corrente, tornando-o ideal para tarefas intensivas em energia.Este artigo investiga os complexos detalhes da série BD243, explorando suas especificações, aplicações práticas e como ele exemplifica a integração de aspirações no avanço da tecnologia.

Catálogo

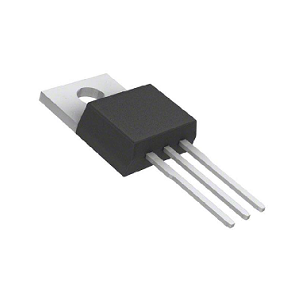

Visão geral dos transistores da série BD243

O BD243 série, com modelos incluindo BD243A, Assim, BD243B, e BD243C, incorpora uma variedade versátil de transistores de energia NPN alojados no pacote TO-220.Com um design que equilibra força e funcionalidade, esses componentes desempenham papéis importantes nos aplicativos de comutação e amplificação.Sua capacidade de gerenciar um colecionador atual de até 6A destaca com eficiência sua aplicabilidade em diversos contextos industriais.O BD243 suporta tensões de até 45V, o BD243A permite até 60V, o BD243b lida com até 80V e o BD243C pode sustentar tensões até 100V.Esse intervalo de opções de tensão oferece a flexibilidade de escolher o modelo exato que atenda aos requisitos do circuito, equilibrando o desempenho e a confiabilidade para atender à necessidade de precisão.

Explorando transistores de poder

Os transistores de potência desempenham funções como interruptores ou amplificadores.Esses dispositivos semicondutores, com seus três terminais característicos, lidam com correntes coletoras de maneira adequada além de 1a.Eles vêm nas variações NPN e PNP, cada uma oferecendo especificações exclusivas de energia e velocidade adaptadas a diferentes necessidades de aplicação.Examinar transistores de NPN e PNP revela vantagens distintas que atendem a necessidades específicas de velocidade ou energia em diferentes contextos.Os transistores NPN são geralmente preferidos para aplicações de alta velocidade devido à sua mobilidade superior de elétrons, enquanto os transistores de PNP são mais adequados para cenários de alta potência, capazes de lidar com cargas de corrente maiores.

Ao aplicar transistores de energia, é necessária uma consideração cuidadosa do gerenciamento térmico e da eficiência de energia.A dissipação de calor eficaz, alcançada através de dissipadores de calor bem projetados e estratégias de resfriamento, ajudam a manter a longevidade e o desempenho do dispositivo, especialmente em ambientes industriais, onde o gerenciamento térmico inadequado pode levar a interrupções operacionais.A seleção de material semicondutores é fundamental, pois afeta a funcionalidade do transistor, e fatores como classificações de tensão e frequências de comutação podem otimizar o desempenho em várias aplicações.

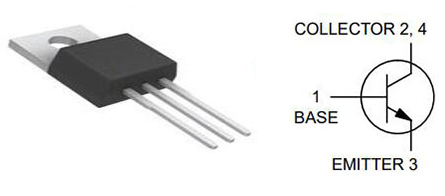

Configuração do pino BD243

Pino não	Nome da peça	Descrição
1	Base	A base controla o transistor.Uma pequena corrente entre A base e o emissor permitem que uma corrente maior flua entre o colecionador e emissor, semelhante à maneira como um pequeno interruptor pode controlar uma máquina grande.
2	Coletor	O coletor se conecta à fonte principal de energia e ajuda Livre -se do calor, como um dissipador de calor em um chip de computador.Isso mantém o transistor estável e eficiente.
3	Emissor	O emissor é a saída.Libera cobrança para concluir o circuito, semelhante a uma válvula que permite que o líquido flua apenas quando necessário Mantenha o sistema equilibrado.

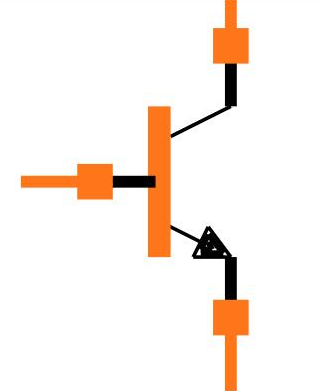

Símbolo e pegada BD243

Recursos do BD243

Composição e arquitetura estrutural

O BD243 é criado com foco no material de silício, alavancando uma configuração de transistor de junção bipolar NPN.Esse design ajuda a gerenciar a dissipação de energia, um fator que atrai muito os ambientes priorizando a eficiência e a longevidade.A forma e a substância do transistor emprestam uma robustez inerente.

Especificações de energia e tensão

Exclusivamente, o BD243 pode se dissipar até 65W, adequando -o a aplicações onde as demandas de energia são intensivas.Os picos de tensão do transistor-Base de coletores a 55V, com um limite de 45V emergente de colecionador.Tais especificações atestam sua robustez, particularmente valiosa em diversos sistemas eletrônicos que antecipam demandas variadas de carga.Esse design considera cuidadosamente cenários com flutuações de tensão comuns.

Capacidade de fluxo atual

Com um máximo de tensão de base emissores de 5V, esse transistor suporta uma capacidade de corrente de coletor que atinge 6a.Tais recursos são estimados em aplicações que necessitam de corrente substancial, como controle de controle ou fonte de alimentação.O delicado ato de equilibrar o fluxo de corrente com o gerenciamento térmico se revela como parte integrante da promoção da longevidade do dispositivo e da confiabilidade.

Gerenciamento de condições térmicas

Projetado para eficiência sob uma temperatura de junção de 150 ° C, o BD243 ressalta a essência de medidas de resfriamento apropriadas, como a instalação de dissipadores de calor, para evitar a excesso de térmica.As observações sugerem que manter as temperaturas bem abaixo desse limiar não apenas protege a funcionalidade, mas prolonga consideravelmente a vida operacional do dispositivo.

Resposta de frequência e características de ganho

Com uma frequência de transição de 3 MHz, o BD243 demonstra proficiência nas funções de comutação, um aspecto previsto no design eletrônico de ponta.A taxa mínima de transferência de corrente avançada de 30 destaca seu papel nas aplicações de amplificação, tranquilizando sua capacidade de manter a pureza do sinal e a consistência da amplificação.

Embalagem e idéias práticas

Entrada em um pacote TO220, o BD243 se beneficia da dissipação de calor aprimorada devido à área de superfície maior, além de simplificar a instalação.Esse arranjo é favorecido nos projetos que lidam com restrições de espaço e necessidades de regulação térmica.A indústria freqüentemente destaca o impacto da seleção de pacotes durante o ciclo de projeto, que afeta o desempenho do dispositivo e a simplicidade de integração.

BD243 Especificações técnicas

Detalhes técnicos, características e parâmetros do BD243, juntamente com componentes que possuem especificações semelhantes ao semicondutor BD243TU.

Tipo	Parâmetro
Pacote / caso	To-220-3
Pacote de dispositivo de fornecedor	To-220-3
Embalagem	Tubo
Status da peça	Obsoleto
Número da peça base	BD243
Tipo de transistor	Npn
Corrente - Corte de colecionador (MAX)	700µA
Tensão - colapso do emissor de colecionador (max)	45V
Tipo de montagem	Através do buraco
Corrente - Coletor (IC) (Max)	6a
Temperatura operacional	150 ° C TJ
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Poder - máx	65W
Ganho atual de CC (HFE) (min) @ IC, VCE	15 @ 3A, 4V
VCE Saturação (Max) @ ib, IC	1.5V @ 1A, 6A

Vantagens de alavancar BD243

Ganho atual superior e equilíbrio de largura de banda

Os transistores BD243 se destacam devido ao seu notável saldo de ganho atual e largura de banda, que atende a uma variedade diversificada de necessidades de amplificação.Em circuitos que visam eficiência e resiliência ao desempenho, esse equilíbrio ajuda a aumentar a clareza do sinal e a qualidade operacional consistente em períodos prolongados.Uma aplicação comum está em amplificadores de áudio, onde a fidelidade de áudio tem precedência.Manter um equilíbrio entre esses fatores leva a distorção mínima de áudio e oferece pureza na reprodução de som.

Perfil ecológico

A designação do BD243 como compatível com chumbo e ROHS ressalta seu status de semicondutor ambientalmente atencioso.Aderindo aos rigorosos padrões ecológicos internacionais, essas características promovem uma abordagem consciente da fabricação de eletrônicos.Empregar esses componentes pode diminuir notavelmente a pegada ecológica e cumprir exigir a conformidade moderna e contribuir para os empreendimentos de responsabilidade social corporativa.Pode elevar a imagem de uma empresa entre as partes interessadas ambientalmente conscientes.

Proficiência operacional e vida útil prolongada

O BD243 se destaca devido à sua combinação de baixa saída de ruído e maior eficiência, resultando em desempenho superior e consumo reduzido de energia, prolongando a vida útil dos dispositivos.O baixo ruído é especialmente bom em tecnologia de comunicação, onde a precisão e a clareza não podem ser comprometidas.Você pode confiar no desempenho sustentado e confiável, sob condições exigentes, onde outros componentes podem vacilar.

Durabilidade prolongada por meio de engenharia robusta

O design do BD243 é inerentemente robusto, promovendo uma vida operacional longa e reduzindo assim a frequência de substituições e manutenção, o que pode minimizar o tempo de inatividade.Essa resistência é benéfica em ambientes que exigem confiabilidade intransigente, como em equipamentos industriais ou infraestruturas críticas de comunicação.Com o tempo, a sólida construção do BD243 garante a estabilidade do sistema, mesmo quando se aproxima de seus limiares operacionais.

Aplicações e impactos do BD243

Papel no aprimoramento dos sistemas de gerenciamento de bateria (BMS)

O BD243 transcende a proteção básica da bateria em sistemas de gerenciamento de bateria.Seus habilidosos campeões atuais de gerenciamento prolongou a vida útil da bateria e o desempenho de pico, uma necessidade nos veículos elétricos e armazenamento de energia renovável.Com as indústrias sustentáveis ​​em ascensão, dissecar os papéis desses componentes oferecem informações valiosas.

Precisão em motoristas de motor

O comando do BD243 em correntes altas com precisão refinada o torna inestimável no circuito do motorista do motor.Essa característica é mantida nos domínios de fabricação e robótica, onde precisão acentuada e eficiência robusta são fortemente ponderadas.A resiliência do BD243 garante o desempenho consistente do dispositivo, apesar das condições operacionais flutuantes, reduzindo as falhas do sistema e as tempos de inatividade.

Avanços em carregadores de bateria

A dependência crescente de gadgets eletrônicos aumenta a necessidade de soluções sofisticadas de carregamento.O BD243 desempenha um papel em adaptadores de energia modernos, promovendo ciclos de carregamento acelerados e seguros.

Gerenciamento de comutação de carga industrial

Nos ambientes industriais, o BD243 é amplamente aplicado para gerenciar cargas de comutação abaixo de 6a.Sua contribuição para a proteção de circuitos e o gerenciamento de carga aumenta a segurança e a eficiência operacionais, espelhando a tendência para uma maior automação nos fluxos de trabalho industriais.Este ponto enfatiza o significado da seleção de componentes deliberados na criação de sistemas econômicos e confiáveis.

Excelência em sistemas de áudio de alta potência

A engenharia do sistema de áudio frequentemente depende da qualidade e confiabilidade de elementos como o BD243.Os amplificadores de áudio de alta potência dependem desse transistor para fornecer som de alta fidelidade sem comprovação.

Equivalentes do BD243

BD537, 2n5497, 2n6121, 2n6123, 2N6288, 2n6289, 2N6290, 2n6291, 2N6292, 2n6293, 2SC1107, 2SC1109, 2SD476, Assim, 2SD1412, BD291, BD293, BD295, RCA1C10, RCA1C14, 2SC1108, 2SC1110.

Exploração de transistores NPN e PNP

Saber a diferença entre os transistores NPN e PNP é importante para entrar em eletrônicos.Essas peças são usadas em muitos circuitos, atuando como amplificadores ou interruptores, e ajudam a garantir que um dispositivo funcione sem problemas e confiáveis.Um multímetro é uma ferramenta útil para verificar os transistores.Ao colocar o chumbo positivo na base (b) e o chumbo negativo no emissor (e), você pode descobrir não apenas o tipo de transistor, mas também se estiver funcionando corretamente.Para transistores de NPN, você deve ver uma queda de tensão entre 0,45V e 0,9V durante o teste.Esse intervalo mostra que o transistor está em boas condições de funcionamento.Testar transistores dessa maneira ajuda você a entender o quão saudável é o transistor.Ao testar um transistor PNP, você geralmente obtém uma leitura "OL" (acima do limite), o que mostra que a corrente flui na direção oposta em comparação com os transistores NPN.Ser capaz de ler esses resultados é útil para solucionar problemas e reparos.O uso desses métodos de teste pode ajudar a identificar problemas comuns em amplificadores de áudio e eletrônicos de energia.

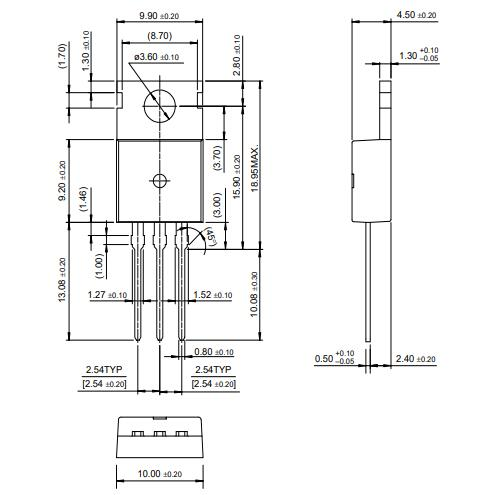

Pacote para BD243

Informações do fabricante do BD243

Onsemi, anteriormente conhecido como em semicondutor, é um distinto fornecedor americano especializado em semicondutores para uma variedade de aplicações.A forte reputação da empresa é reforçada por seu portfólio diversificado, que inclui dispositivos de gerenciamento de energia e gerenciamento de sinais.Ele desempenha um papel influente no mercado global de eletrônicos, atendendo a vários setores, incluindo automotivo e industrial, enquanto dirige o progresso tecnológico com suas soluções inovadoras.O papel estratégico de Onsemi no mercado de semicondutores mostra sua capacidade de acompanhar o ritmo de mudar rapidamente paisagens tecnológicas.A dedicação da empresa em otimizar a eficiência, a confiabilidade e o desempenho ganhou uma reputação favorável em uma ampla gama de campos.Onsemi está altamente envolvido com a sustentabilidade, refletindo um movimento global em relação às práticas ambientalmente conscientes.Essa dedicação é evidente na criação de produtos com eficiência energética que visam minimizar o impacto ecológico.À medida que a empresa procura, seu compromisso inabalável com a inovação e a sustentabilidade é previsto para impulsionar os avanços nos setores de tecnologia verde, ressoando com as metas ambientais globais e em evolução das necessidades de mercado.

PDF da folha de dados

BD243A folhas de dados:

TO220B03 PKG DREAKE.PDF

BD243/A/B/C.PDF

Onsemi rohs.pdf

Dimensões do quadro de chumbo 29/novembro/2007.pdf

BD243B Data folhas de dados:

TO220B03 PKG DREAKE.PDF

BD243/A/B/C.PDF
