IRLML2502 MOSFET: recursos, aplicações e especificações

O IRLML2502 é um MOSFET versátil e eficiente do canal n que é comumente usado em uma ampla gama de aplicações eletrônicas.Ele foi projetado para oferecer uma resistência ultra baixa, comutação rápida e desempenho confiável, mesmo em designs compactos.Esteja você trabalhando em dispositivos, sistemas de iluminação ou controles motores movidos a bateria, esse MOSFET se encaixa bem em ambientes onde o espaço é limitado e o desempenho é uma prioridade.Neste artigo, você explorará seus recursos, especificações e aplicações práticas, ajudando você a entender como esse componente pode aprimorar seus projetos.

Catálogo

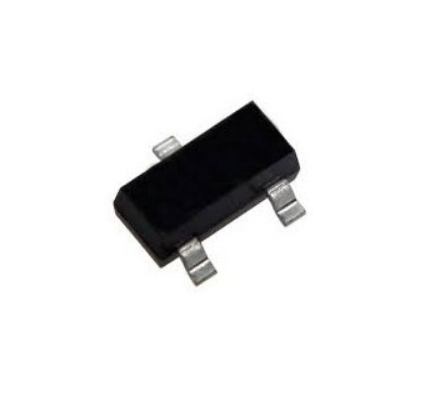

Visão geral do IRLML2502

IRLML2502 foi projetado com foco na eficiência e confiabilidade.Oferece uma resistência ultra baixa, o que o torna perfeito para situações em que reduzir a perda de energia é uma prioridade.Esse MOSFET de canal n é comumente usado em aplicações que requerem comutação rápida e desempenho estável sob várias condições.A tecnologia avançada por trás desse componente garante que ele tenha um bom desempenho, mesmo em designs compactos, graças à sua pequena pegada.A construção robusta do MOSFET permite lidar com ambientes exigentes, fornecendo desempenho consistente em uma variedade de aplicações.

Seu pacote Compact Micro3 ™ é particularmente útil para situações em que o espaço é apertado.Se você está trabalhando em um projeto em que o espaço é limitado - como em cartões eletrônicos portáteis ou PCMCIA - esse MOSFET pode ser o ajuste ideal.O baixo perfil do pacote facilita a integração em dispositivos finos, mantendo um bom gerenciamento térmico, o que ajuda a manter o dispositivo frio e operacional ao longo do tempo.

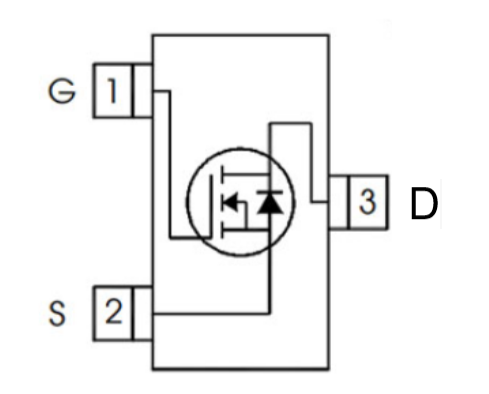

Configuração do pino IRLML2502

Modelos de design CAD IRLML2502

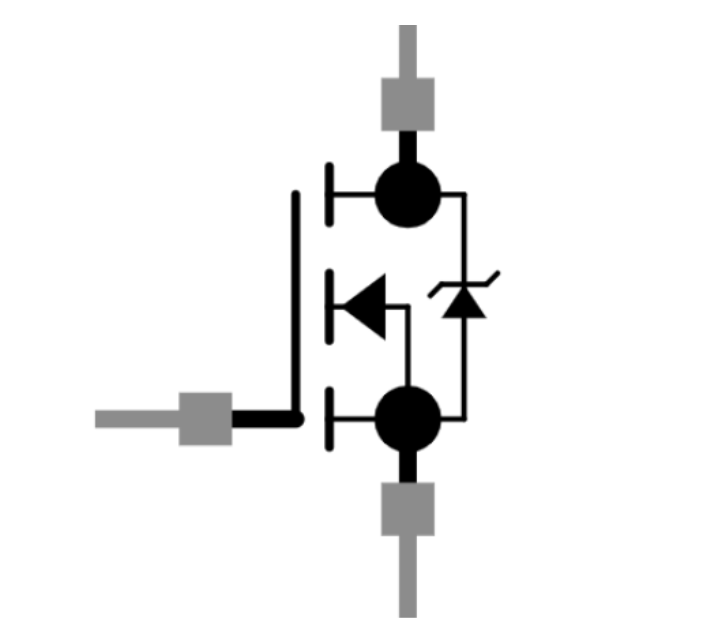

Símbolo IRLML2502

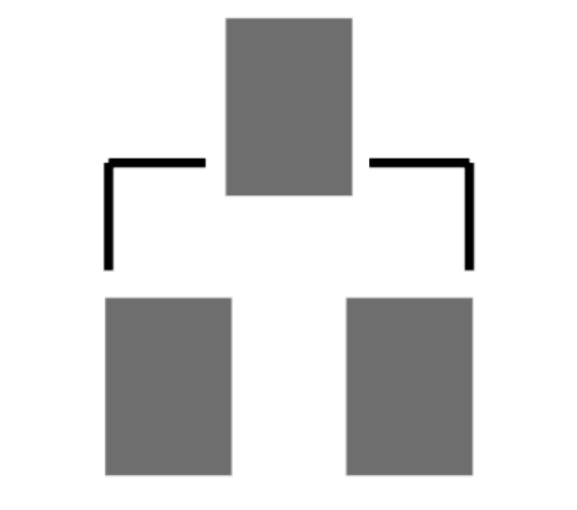

Pegada IRLML2502

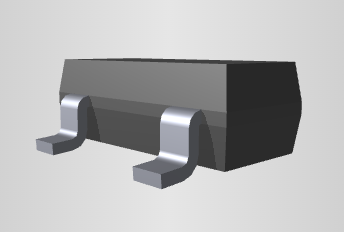

Modelo 3D IRLML2502

Recursos do IRLML2502

Ultra-baixa em resistência

Este MOSFET foi projetado com uma resistência ultra-baixa, o que ajuda a reduzir a perda de energia durante a operação.Você achará isso útil ao trabalhar em projetos que precisam de gerenciamento de energia eficiente.

N-Channel MOSFET

O IRLML2502 é um MOSFET de canal n, o que significa que controla a corrente aplicando uma tensão positiva ao portão.Esse tipo de MOSFET é amplamente utilizado para comutação e amplificação em vários circuitos.

Pegada SOT-23

Sua pequena pegada SOT-23 facilita a integração em designs compactos.Isso é especialmente útil se você estiver trabalhando com aplicativos com restrição de espaço ou precisar de um componente leve.

Baixo perfil (<1.1mm)

Com um perfil baixo inferior a 1,1 mm, esse MOSFET se encaixa bem em dispositivos finos.Esse recurso é ideal para eletrônicos e aplicações portáteis, onde todos os pouco do espaço são importantes.

Disponível em fita e carretel

O IRLML2502 está disponível em embalagens de fita e carretel, tornando -o conveniente para linhas de produção automatizadas.Isso garante a facilidade de manuseio e colocação durante a fabricação.

Comutação rápida

A capacidade de comutação rápida do MOSFET permite transições rápidas entre os estados ligados e desligados.Você achará esse recurso valioso ao trabalhar em circuitos que exigem operação em alta velocidade.

Estrutura de células planas para SOA amplo

Ele utiliza uma estrutura de células planas que aprimora sua área de operação segura (SOA).Isso garante uma operação confiável em condições variadas, ajudando a evitar possíveis danos causados ​​por correntes ou tensões excessivas.

Otimizado para ampla disponibilidade de parceiros de distribuição

Este MOSFET está amplamente disponível através de parceiros de distribuição, o que significa que você não terá problemas para obtê -lo para seus projetos.É uma escolha confiável com ampla disponibilidade.

Qualificação do produto de acordo com o Jedec Standard

O IRLML2502 foi qualificado seguindo os padrões JEDEC, para que você possa confiar em sua confiabilidade e desempenho para uso a longo prazo em várias aplicações.

Silício otimizado para troca de aplicações abaixo <100kHz

Seu design de silício é otimizado para aplicações que requerem comutação abaixo de 100kHz.Isso o torna uma excelente opção para circuitos de comutação de menor frequência.

Pacote de montagem de superfície padrão da indústria

O IRLML2502 vem em um pacote de montagem de superfície padrão do setor, o que facilita o trabalho na maioria dos projetos, garantindo a compatibilidade com sistemas e componentes existentes.

IRLML2502 Especificações importantes

Especificações técnicas, atributos, parâmetros e peças comparáveis ​​para IRLML2502tr 'da Infineon Technologies.

Tipo	Parâmetro
Tipo de montagem	Montagem na superfície
Pacote / caso	TO-236-3, SC-59, SOT-23-3
Montagem na superfície	Sim
Material do elemento transistor	Silício
Atual - dreno contínuo (id) @ 25 ℃	4.2a ta
Número de elementos	1
Temperatura operacional (máx.)	150 ° C.
Embalagem	Fita de corte (CT)
Série	HEXFET®
Publicado	2003
Código JESD-609	E3
Status da peça	Descontinuado
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Número de terminações	3
Código ECCN	Ear99
Acabamento terminal	Tin Matte (SN)
Recurso adicional	Alta confiabilidade
Posição terminal	DUAL
Forma terminal	Asa de gaivota
Temperatura de refluxo de pico (° C)	260
Time @ Peak Refllow Temper	30
Código JESD-30	R-PDSO-G3
Status de qualificação	Não qualificado
Configuração	Único com diodo embutido
Modo de operação	Modo de aprimoramento
Tipo de FET	N-canal
Aplicação do transistor	Comutação
Rds em (max) @ id, vgs	45mΩ @ 4.2a, 4.5V
VGS (th) (max) @ id	1.2V a 250μA
Capacitância de entrada (CISS) (max) @ vds	740pf @ 15V
Carga do portão (QG) (Max) @ VGS	12NC @ 5V
Escorra para a tensão de origem (VDSS)	20V
Código JEDEC-95	TO-236AB
Drene a corrente-max (ABS) (ID)	4.2a
Soldagem de drenagem na resistência-max	0,045Ω
Drenagem pulsada de corrente-max (IDM)	33a
DS de decomposição de tensão-min	20V
Dissipação de energia-max (ABS)	1.25W
Status do ROHS	Compatível não-RHS

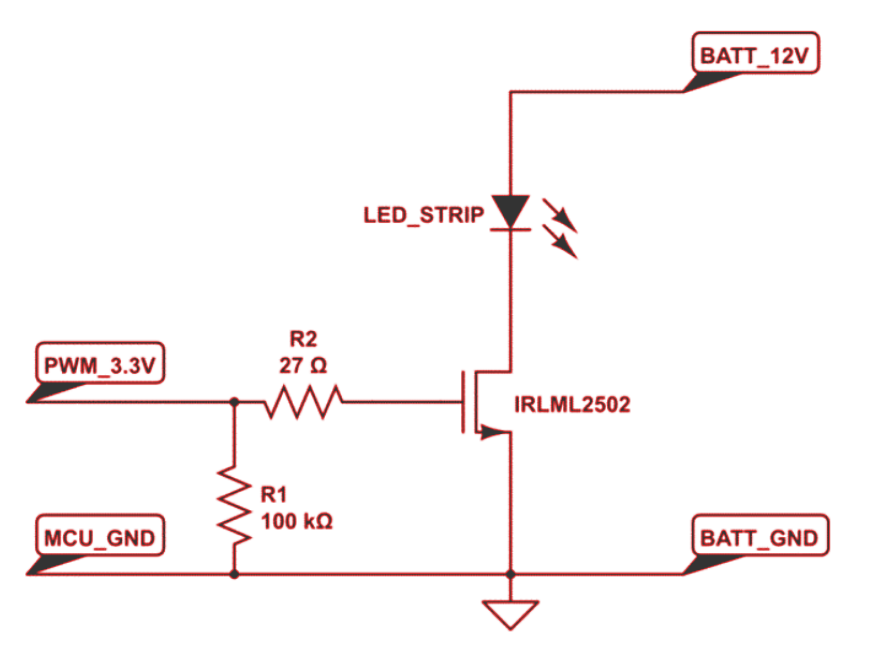

Diagrama de blocos funcionais IRLML2502

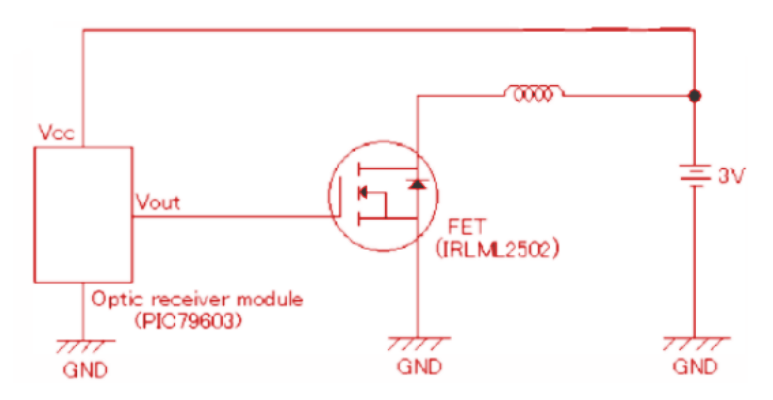

Exemplo de circuito elétrico IRLML2502

IRLML2502 Peças e alternativas semelhantes

Número da peça	Descrição	Fabricante
IRLML2502TR Transistores	Transistor de efeito de campo de potência, 4.2a i (d), 20v, 0,045Ohm, 1 elemento, canal n, silício, semicondutor de óxido de metal FET, micro-3	Retificador internacional
IRLML2502PBF Transistores	Transistor de efeito de campo de potência, 4.2a I (d), 20V, 0,045Ohm, 1 elemento, canal N, silicone, semicondutor de óxido de metal FET, TO-236AB, halogênio e chumbo, micro-3	Retificador internacional
IRLML2502 Transistores	Transistor de efeito de campo de potência, 4.2a i (d), 20v, 0,045Ohm, 1 elemento, canal n, silício, semicondutor de óxido de metal FET, micro-3	Retificador internacional
IRLML2502GTRPBF Transistores	Transistor de efeito de campo de potência, 4.2a I (d), 20V, 0,045Ohm, 1 elemento, canal n, silício, semicondutor de óxido de metal FET, TO-236AB, sem chumbo, micro-3	Infineon Technologies AG

Aplicações típicas do IRLML2502

Motores DC

Se você está trabalhando com a DC Motors, o IRLML2502 pode ser uma adição útil.Sua baixa resistência e velocidade de comutação rápida o tornam ótimo para controlar a velocidade e a eficiência do motor.Você descobrirá que ele pode lidar com as demandas dos aplicativos de motor, mantendo o desempenho suave e consistente.

Inversores

O IRLML2502 também é uma boa escolha quando se trata de inversores.Devido aos seus recursos rápidos de comutação, isso ajuda a converter com eficiência CC em AC.Você notará que esse MOSFET funciona bem nas configurações, onde você precisa de desempenho confiável ao longo do tempo.

SMPS

Para fontes de alimentação em modo de comutador (SMPS), este MOSFET oferece baixa perda de energia e alta eficiência que você pode precisar.Seu pacote de baixo perfil e compacto facilita a integração nos designs SMPs, especialmente quando você está lidando com espaços apertados.

Iluminação

Nas aplicações de iluminação, o IRLML2502 pode ajudar a controlar a energia que vai para LEDs ou outras fontes de luz.Você encontrará sua eficiência e capacidade de lidar com correntes mais altas úteis ao trabalhar com sistemas de iluminação pequenos e grandes.

Interruptores de carga

Os recursos de baixa resistência e alta corrente do MOSFET o tornam uma forte escolha para interruptores de carga.Esteja você controlando a energia para diferentes partes de um dispositivo ou alternando entre cargas, esse componente garante uma operação suave.

Aplicativos movidos a bateria

Se você estiver projetando dispositivos movidos a bateria, o IRLML2502 oferece a eficiência necessária para prolongar a duração da bateria.Sua baixa perda de energia significa que o seu dispositivo pode funcionar por mais tempo em uma única carga, tornando-o ideal para eletrônicos portáteis ou outros sistemas operados por bateria.

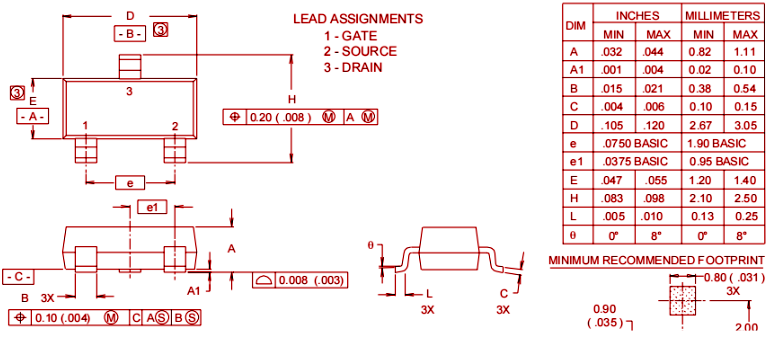

Informações do pacote IRLML2502

Informações do fabricante para IRLML2502

A Infineon Technologies, anteriormente conhecida como Siemens Semiconductor, traz uma riqueza de experiência à mesa.Com seu foco na inovação e adaptabilidade, a Infineon se tornou um provedor líder de componentes microeletrônicos.Sua ampla gama de produtos foi projetada para atender às necessidades de vários setores, desde eletrônicos de consumo até aplicações industriais.Esse MOSFET se beneficia do compromisso da Infineon com a fabricação e o desenvolvimento de produtos de alta qualidade.A empresa continua a evoluir na indústria de microeletrônica em constante mudança, oferecendo componentes que atendem às demandas da tecnologia moderna.Seu extenso portfólio de produtos inclui não apenas circuitos integrados, mas também dispositivos semicondutores discretos, garantindo que você possa encontrar soluções adaptadas aos requisitos específicos do seu projeto
